Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [3/26] Технические данные котла vitoplex 100
Технические характеристики
Диапазон номинальной тепловой мощ-
ности
от кВт 110 151 201 251 311 401 501
до кВт 150 200 250 310 400 500 620
Диапазон номинальной тепловой
нагрузки
от кВт 121 166 221 276 342 441 551
до кВт 165 220 275 341 440 550 682
Идентификатор изделия CE‐0085 BP 0365
Допустимая температура подачи
(соответствует температуре срабатывания
защитного ограничителя температуры)
°C 110
Допустимоеизбыточноерабочее
давление
бар 5
Аэродинамическое сопротивление Па 60 120 130 230 250 230 310
мбар 0,6 1,2 1,3 2,3 2,5 2,3 3,1

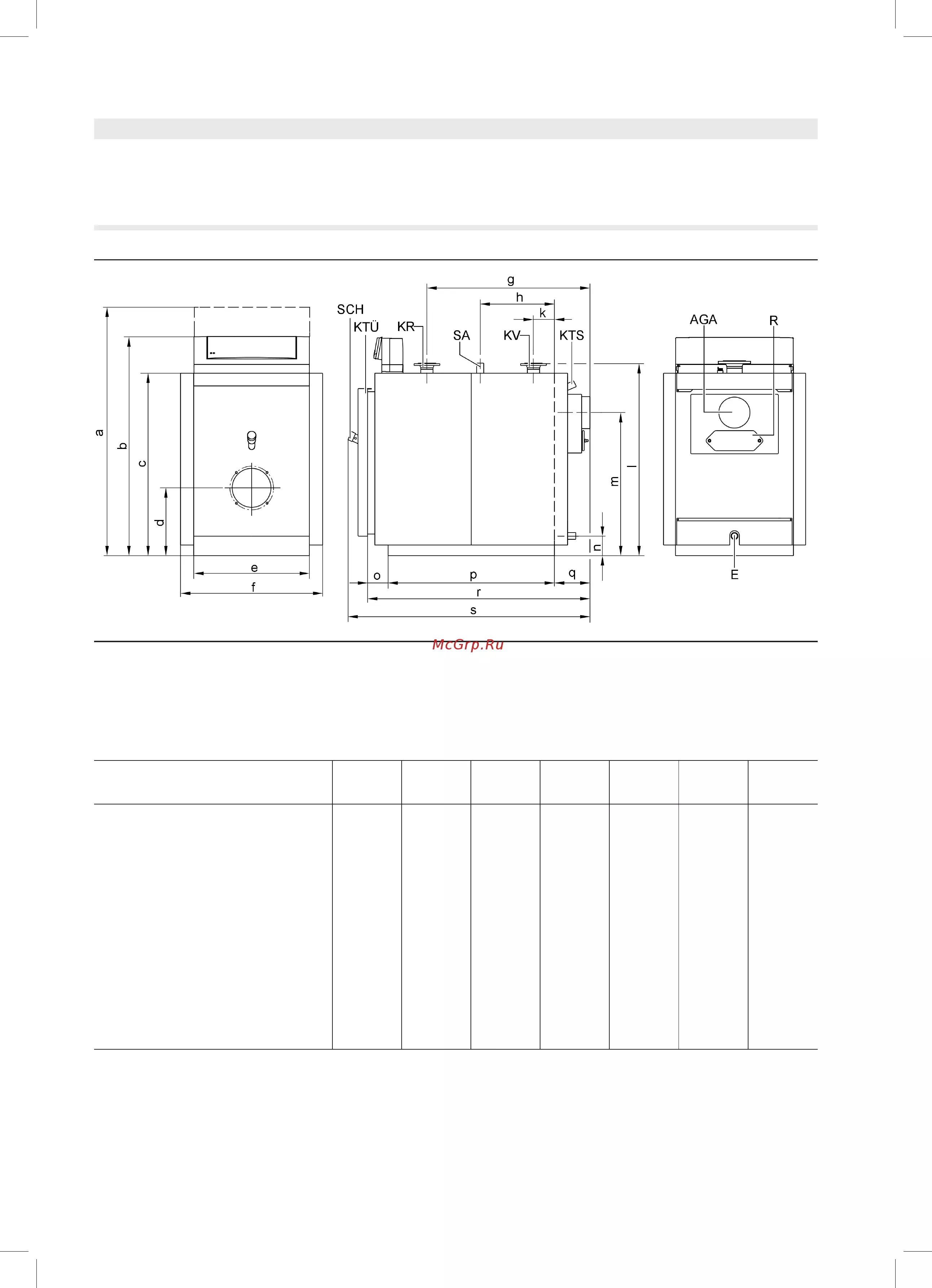

Размеры котлового блока
Длина (размер r)
*
1
мм 1245 1385 1385 1565 1730 1730 1830
Ширина (размер e) мм 650 650 730 730 800 800 865
Высота (спатрубком)(размер l) мм 1120 1120 1195 1195 1365 1365 1420
Габаритные размеры
Общая длина (размер s) мм 1350 1490 1490 1670 1840 1840 1940
Общая ширина (размер f) мм 800 800 880 880 950 950 1015
Общая высота (размер b) мм 1290 1290 1360 1360 1530 1530 1585
Сервисная высота (с контроллером в
сервисном положении)(размер a)
мм 1460 1460 1530 1530 1700 1700 1760
Высота звукопоглощающих подкладок
котла (нагруженных)
мм 37 37 37 37 37 37 37
Фундамент
Длина мм 1000 11 00 1100 1300 1400 1400 1500
Ширина мм 800 800 900 900 950 950 1050
Диаметр камеры сгорания мм 460 460 500 500 585 585 640
Длина камеры сгорания мм 865 1005 1005 1185 1305 1305 1405
Масса котлового блока кг 370 415 475 525 730 785 940
Полная масса кг 415 460 525 580 790 845 1005
водогрейного котла с теплоизоляцией и
регулятором котлового контура
Объем котловой воды л 200 230 280 340 490 460 535
Присоединительные патрубки водо-
грейного котла
пoдающей и обратной магистрали PN 6 D N 65 65 65 65 100 100 100
Патрубок аварийной линии (предохра-
нительный клапан)
R(наруж.
резьба)
1¼ 1¼ 1¼ 1¼ 1½ 1½ 1½
Вентиль опорожения R(наруж.
резьба)
1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼
Параметры уходящих газов
*
2
Температура (при температуре котловой
воды 75 °C)
‐ при номинальной тепловой нагрузке °C 215 215 215 215 215 215 215
‐ при частичной нагрузке °C 140 140 140 140 140 140 140
Массовый расход (при использовании
легкого котельного топлива EL и природ-
ного газа)
‐ при номинальной тепловой нагрузке кг/ч 230 307 384 476 614 767 951
‐ при частичной нагрузке кг/ ч 138 184 171 286 369 460 571
Требуемый напор Па/мбар 0000000
Патрубок подсоединения газохода Ø мм 180 180 200 200 250 250 250
Нормативный КПД
при температуре отопительной системы 75/
60 °C
%86(H
s
)/92(H
i
)
Потери на поддержание готовности q
B,70
% 0,45 0,40 0,35 0,30 0,25
5829 326-3 GUS
VITOPLEX 100 VIESMANN 3
*1
при снятой двери котла.
*2
Расчетные значения для проектирования системы удаления продуктов сгорания по EN 13384 в расчете на содержание
13 % CO
2
при использовании легкого котельного топлива EL и 10 % CO
2
при использовании природного газа. Общие резуль-
таты измерения температуры уходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 60 % от номинальной тепло-
вой нагрузки. При другой величине частичной нагрузки (в зависимости от режима работы горелки) рассчитать массовый
расход уходящих газов соответствующим образом.
Технические данные котла Vitopl ex 100
