Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [15/26] Указания по проектировани
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [15/26] Указания по проектировани](/views2/1474184/page15/bgf.png)

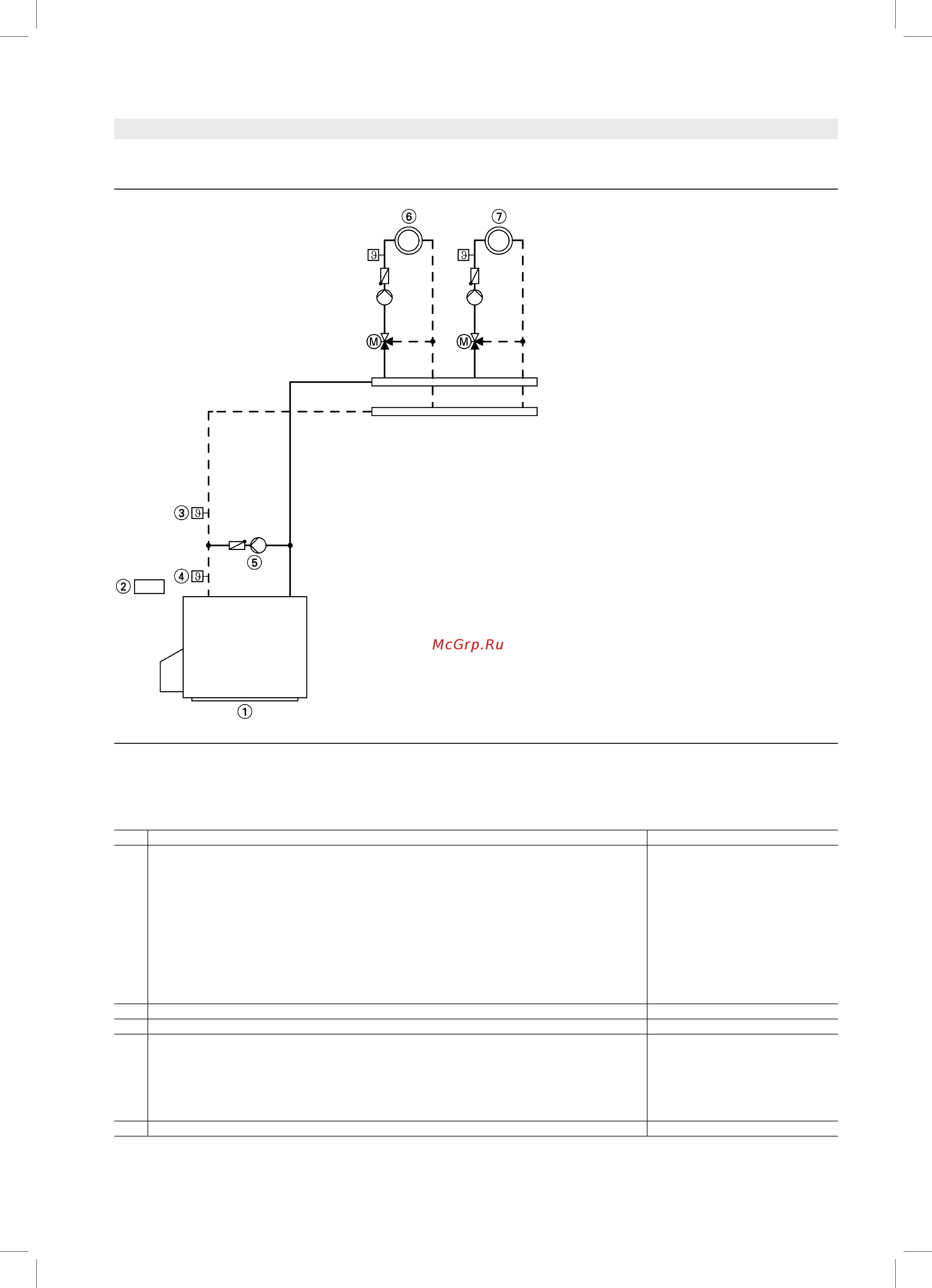

Гидравлическая монтажная схема
Необходимое оборудование
(для стандартных установок ‐ оснащение дополнительной
системотехникой см. в папке с техническими паспортами)
Поз. Обозначение № заказа
1 Водогрейный котел как в прайс‐ листе Viessmann
2 Vitotronic 100 (тип GC3) как в прайс‐ листе Viessmann
3 Терморегулятор T2
– Погружной термостатный регулятор (с погружной гильзой длиной 200 мм)
или
Z001 887
– Погружной термостатный регулятор (с погружной гильзой длиной 150 мм) Z001 888
4 Терморегулятор T1
– Погружной термостатный регулятор (с погружной гильзой длиной 200 мм)
или
Z001 887
– Погружной термостатный регулятор (с погружной гильзой длиной 150 мм) Z001 888
5 Подмешивающий насос BP поставляется заказчиком
6 Отопительный контур I поставляется заказчиком
7 Отопительный контур II поставляется заказчиком
Вспомогательное оборудование
8 Коммутационная коробка для внешних приборов безопасности поставляется заказчиком
9 Ограничитель минимального давления SDB 7224 458
qP Ограничитель максимального давления SDB 7224 450
qQ Ограничитель уровня воды (устройство контроля заполненности котлового блока
водой)WB
9529 050
qW Переключающий контакт для деблокирования горелки поставляется заказчиком
5829 326-3 GUS
VITOPLEX 100 VIESMANN 15
Указания по проектированию (продолжение)
