Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [5/26] Технические данные котла vitoplex 10
Монтаж
A Водогрейный котел
B Горелка
C Звукопоглощающие подкладки котла

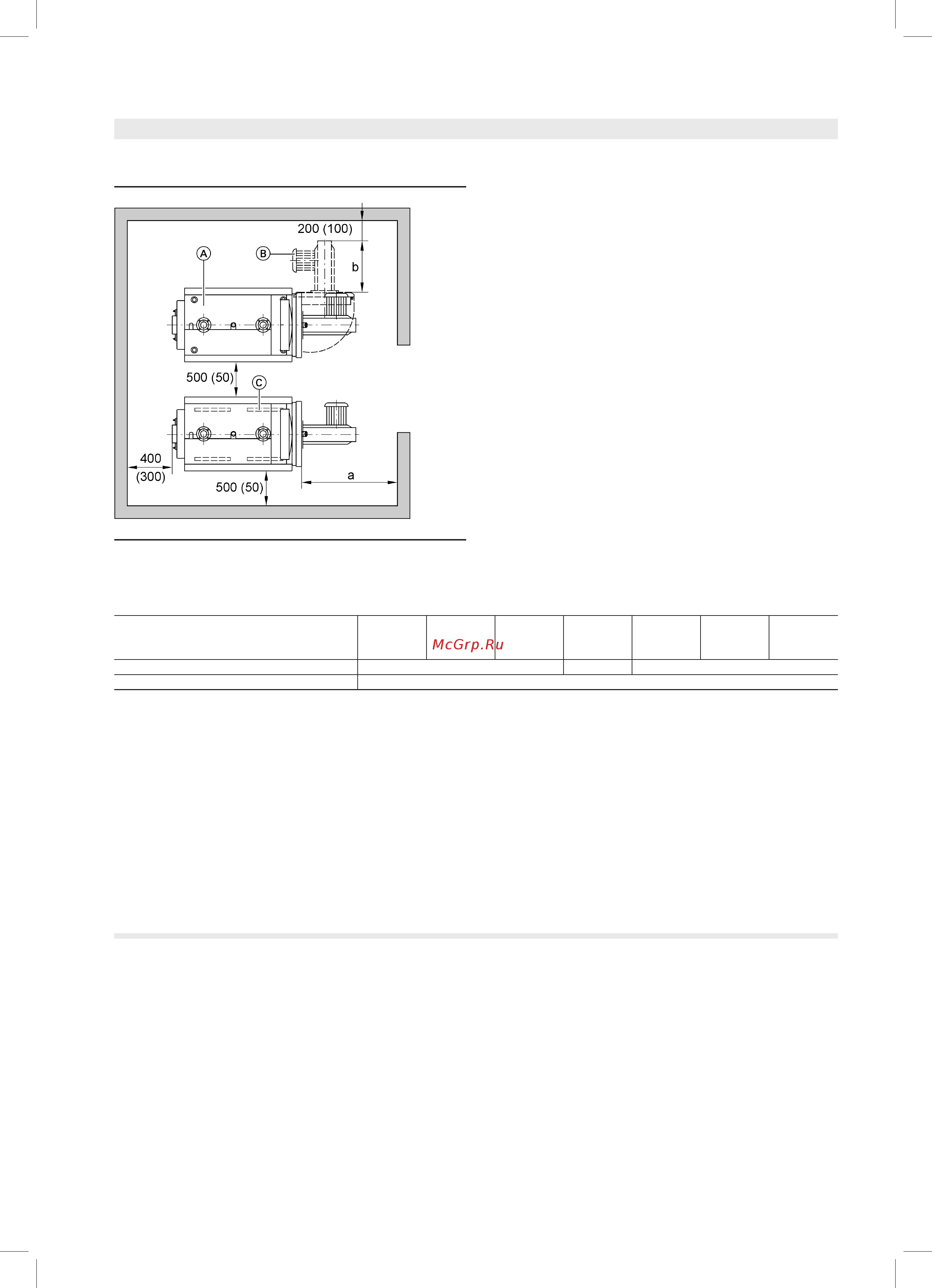

Для простоты монтажа и техобслуживания должны быть
соблюдены указанные размеры; при ограниченном про-
странстве для монтажа достаточно выдержать минимальные
расстояния (указанные в скобках). В состоянии при поставке
дверь котла смонтирована таким образом, что поворачи-
вается влево. Шарнирные болты можно переставить так,
чтобы дверь котла поворачивалась вправо.
Диапазон номинальной
тепловой мощности
от кВт 110 151 201 251 311 401 501
до кВт 150 200 250 310 400 500 620
a мм 1100 1250 1500
b мм Конструктивная длина горелки
Разме-
р a:
данное расстояние перед котлом должно быть
обеспечено для демонтажа турбулизаторов и очистки
газоходов.
Монтаж
&
Не допускается загрязнение воздуха галогенсодержащими
углеводородами
(например, входящими в состав аэрозолей, красок, раство-
рителей и моющих средств)
&
Не допускается сильное запыление
&
Не допускается высокая влажность воздуха
&
Обеспечить защиту от замерзания и надлежащую вентиля-
цию
При несоблюдении этих требований возможны сбои и
повреждения установки.
В помещениях, в которых возможно загрязнение воздуха
галогенированными углеводородами, водогрейный котел
можно устанавливать только при условии, что предприняты
достаточные меры для поступления незагрязненного воздуха
для сжигания топлива.
Монтаж горелки

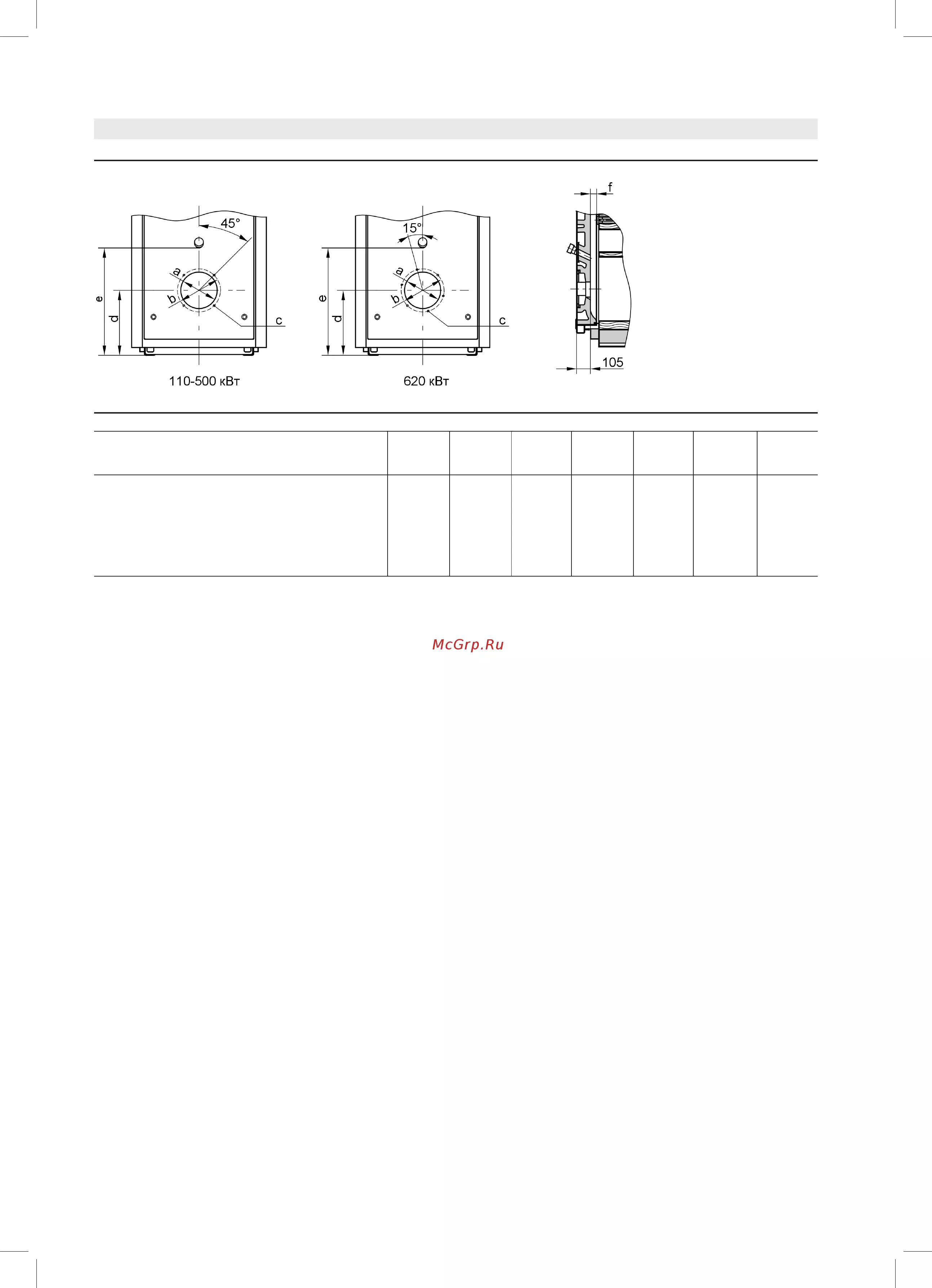

Окружность центров отверстий для крепления горелки,
отверстия для крепления горелки и отверстие для ввода
трубы горелки соответствуют стандарту EN 303‐ 1.
Горелку можно установить непосредственно на поворотную
дверь котла. При отклонении присоединительных размеров
горелки от размеров, указанных в стандарте EN 303‐ 1, можно
использовать отдельные плиты горелки (см. принадлежности
водогрейного котла).
По желанию (за дополнительную плату) плиты горелки могут
быть подготовлены уже на заводе‐изготовителе. Для этого
просим при заказе указать изготовителя горелки и ее тип.
Труба горелки должна выступать из теплоизоляции двери
котла для горелки. Должна быть обеспечена требуемая длина
трубы горелки минимум 140 мм.
Если используется горелка с более короткой трубой, необ-
ходимо путем испытаний проверить безотказность работы.
