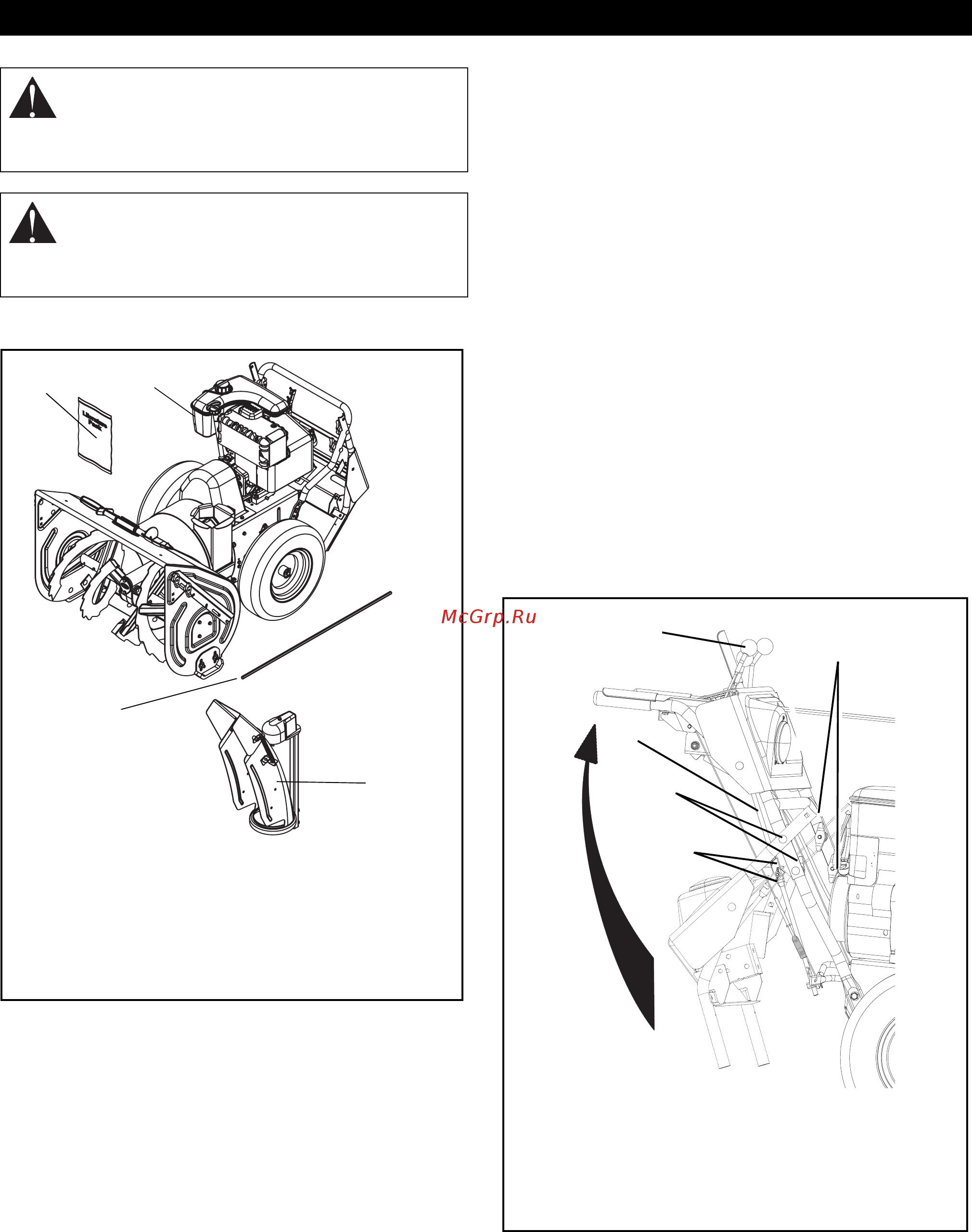

СБОРКА СБОРКА А А ПРЕДУПРЕЖДЕНИЕ ОСТЕРЕГАЙТЕСЬ ТРАВМ Перед началом работ полностью прочтите и изучите раздел Техника безопасности Необходимые инструменты Плоскогубцы Гаечные ключи с открытым зевом 3 8 7 16 1 2 9 16 дюйма и или разводной гаечный ключ ПРЕДУПРЕЖДЕНИЕ Падение или переворачивание упакованной машины может привести к травмированию людей или повреждению машины Шинный манометр Развернуть рукоятку Рисунок 4 1 Снять нижнюю ручку с барашковой головкой и ослабить затяжку верхней ручки на узле рукоятки СОДЕРЖИМОЕ УПАКОВКИ 2 Ослабить затяжку барашковых гаек на переключающем штоке 3 Переместить рукоятку переключения скоростей в первую прорезь на панели для переднего хода 4 Повернуть рукоятки в рабочее положение 5 Установить и затянуть все ручки с барашковой головкой и барашковые гайки на узле рукоятки и переключающем штоке 1 Снегоочиститель 4 Комплект 2 Выпускной желоб документации с 3 Шток желоба дополнительными срезными болтами Рисунок 3 АО 11
