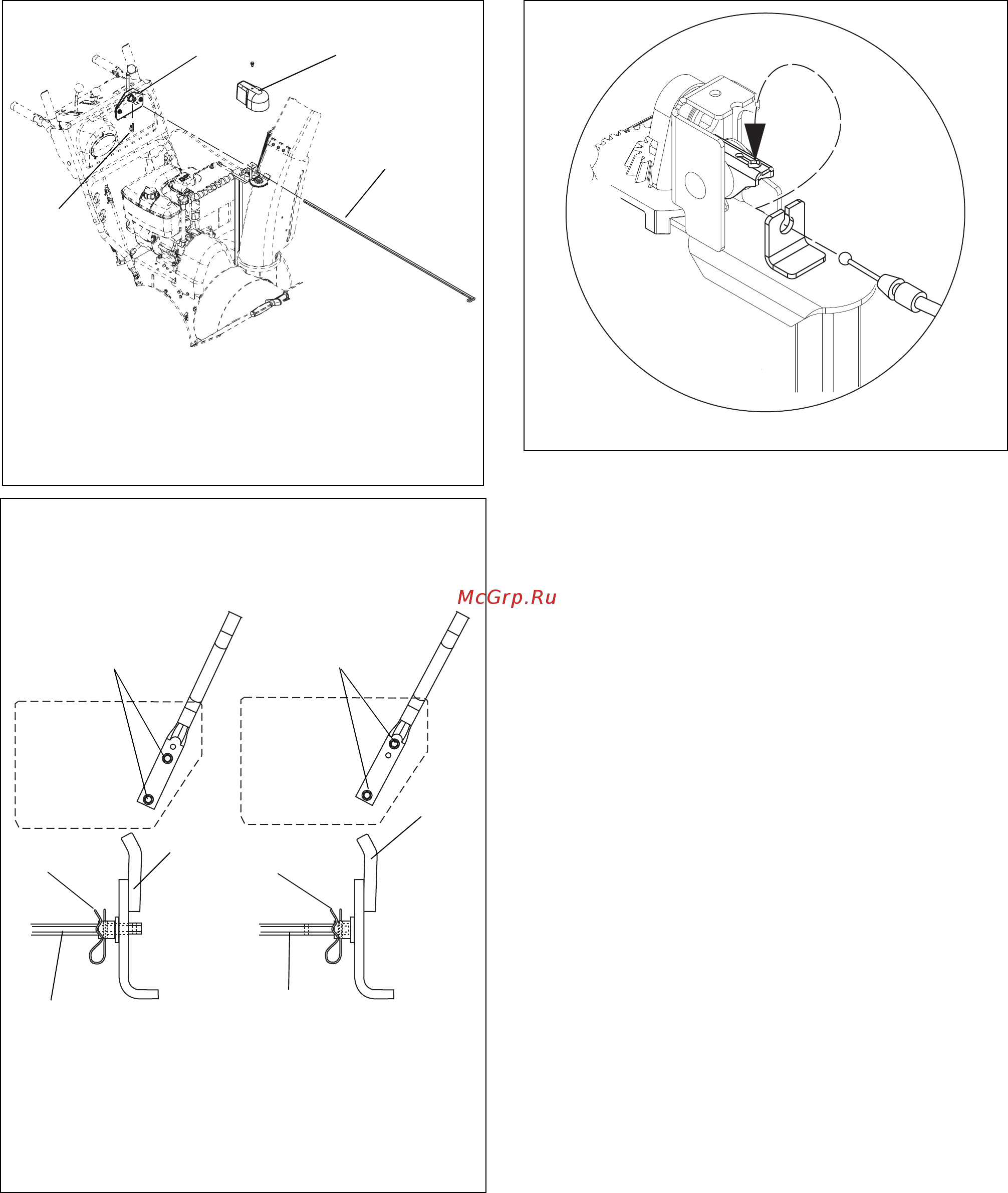

1 Шток желоба 2 Крышка редуктора З Узел управления 4 Шпилька РИСУНОК 6 037060 Смотрите расположения отверстий для крепежных деталей чтобы определить какое отверстие подходит для фиксирования выпускного желоба к узлу управления 7 Установить обратно крышку редуктора снятой на шаге 1 ВАЖНО При затяжке крепежных деталей основания выпускной желоб следует повернуть влево чтобы обеспечить зазор между выпускным желобом и кожухом ремня 8 Затянуть крепежные элементы основания с моментом затяжки 15 31 фунтов на фут 20 42 Н м 9 Проверить что выпускной желоб поворачивается влево и вправо когда Вы перемещаете рычаг управления выпускным желобом влево и соответственно вправо Дистанционное управление отражателем ПРИМЕЧАНИЕ Соединить конец тросика с тросовым анкером на выпускном отражателе перед прикреплением троса к тросовой скобе на выпускном желобе 1 Проложить тросик дистанционного управления отражателем вдоль левой стороны основания желоба 2 Вставить цилиндрическую гильзу на конце тросика в скобу на левой стороне отражателя Рисунок 9 1 Узел управления желобом 2 Шпилька 3 Шток желоба 4 Крепежные детали для монтажа рукоятки 3 Удерживать уплотнение во время прокладки тросика через скобу на левой стороне выпускного желоба а затем вдавить тросовый фитинг в скобу Рисунок 7 4 Надежно одеть уплотнение поверх конца тросового фитинга для предотвращения попадания воды внутрь тросика 6 Вставить фитинг тросика фиксации желоба в скобу на основании желоба а затем подсоединить этот тросик к стопорному зубцу путем вставки тросикового конца с шариком в прорезь на зубце 5 Проверить ход отражателя При необходимости отрегулировать гайку на конце тросика под рукояткой для получения полной длины хода См ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ОТРАЖАТЕЛЕМ на стр 29 ПРИМЕЧАНИЕ Придавить вниз стопорный зубец усилием своего пальца для совмещения прорези и тросикового конца с шариком Ни 13
