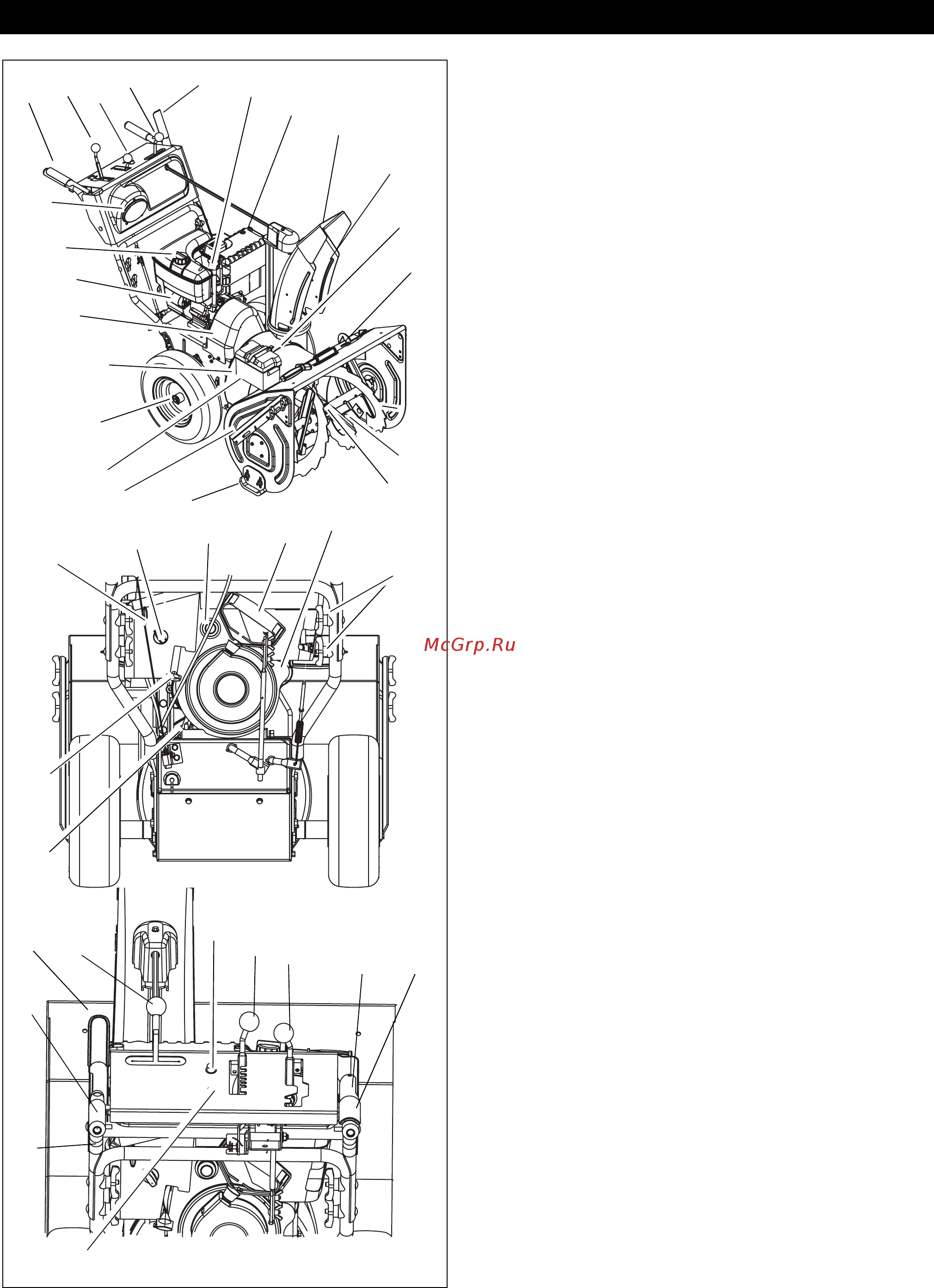

ОРГАНЫ УПРАВЛЕНИЯ И ЭЛЕМЕНТЫ МАШИНЫ 1 Рычаг выключения сцепления 2 Переключатель скорости 3 Дистанционное управление дефлектора 4 Управление желобом 5 Рычаг сцепления тяговой муфты 6 Маслоналивное отверстие щуп для измерения уровня 7 Защитное устройство глушителя 8 Отражатель выпускного желоба 9 Выпускной желоб 10 Крыльчатка 11 Инструмент для прочистки 12 Шнек 13 Лопасть скребка 14 Коробка передач шнека 15 Рукоятка ручного тросового стартера 16 Электрический стартер 17 Ручки с барашковой головкой 18 Нагреваемые ручки 19 Ключ зажигания 926307 308 20 Блокировка дистанционного диффенциала колес 926300 301 306 307 308 21 Выключатель нагреваемых ручек 926300 301 302 304 306 307 308 22 Пробка маслоспускного отверстия 23 Дроссельная заслонка остановка двигателя 24 Ключ зажигания нажимно отжимной 926300 301 302 304 305 306 25 Ручка управления заслонкой 26 Топливоподкачивающая груша 27 Направляющая 28 Фреза для заносов 29 Крышка аккумуляторной батареи и аккумуляторная батарея 926307 308 30 Штифт блокировки оси 926305 31 Кожух ремня 32 Секция электромагнитного клапана 926307 308 33 Запорный топливный клапан 34 Топливный бак и пробка 35 Фара Ни 15
