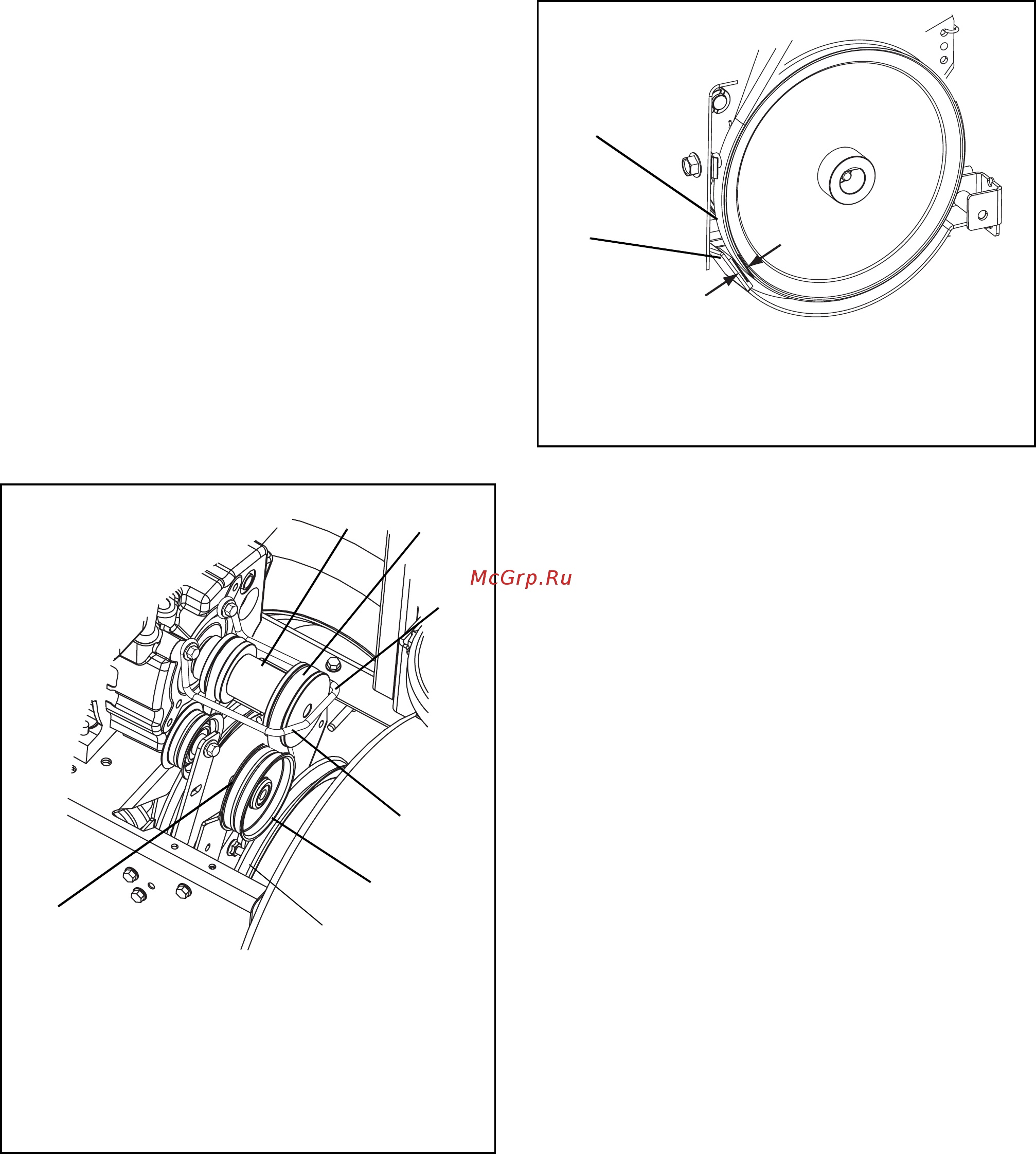

2 При необходимости переставить направляющий шкив на рычаге направляющего шкива ремня навесного приспособления для регулировки растяжения пружины а Снять кожух ремня и отпустить регулировочную гайку направляющего шкива Ь Для увеличения растяжения пружины переместить направляющий шкив ближе к шкиву двигателя с Для уменьшения растяжения пружины переместить направляющий шкив дальше от шкива двигателя б Затянуть регулировочную гайку направляющего шкива 1 Приводной ремень 2 Тормозная колодка и накладка ПРИМЕЧАНИЕ Перемещение направляющего шкива примерно на 1 8 дюйма 3 мм изменит длину растяжения пружины примерно на 1 8 дюйма 3 мм Рисунок 31 4 Повторять шаги 1 3 до тех пор пока длина растяжения пружины и зазор тормоза не будут находиться в пределах заданных значений 5 Проверьте зазор направляющей ремня Рисунок 34 Когда рычаг сцепления включен направляющая ремня на стороне которая противоположна направляющему шкиву ремня должна находиться на расстоянии менее чем 1 8 дюйма 3 мм от ремня но не должна касаться ремня При необходимости следует отрегулировать направляющую ремня 6 Установите нижнюю крышку на место 7 Снова установить кожух ремня РЕГУЛИРОВКА СЦЕПЛЕНИЯ ТЯГОВОЙ МУФТЫ 1 Шкив двигателя 2 Ремень привода навесного приспособления 3 Направляющая ремня 4 Направляющий шкив ремня навесного приспособления 5 Шкив навесного приспособления 6 Регулировочная гайка направляющего шкива Рисунок 30 Если привод проскальзывает то необходимо отрегулировать сцепление тяговой муфты для компенсации износа фрикционного диска Для наладки тяговой муфты 1 Переместите переключатель скоростей в положение наибольшей скорости вперед 2 Установите машину в положение для технического обслуживания 053320 3 Измерьте длину пружины сцепления тяговой муфты в верхней части тягового тросика См Рисунок 32 3 Проверьте тормоз При отпущенном рычаге сцепления тормоз должен касаться ремня навесного приспособления 4 При удерживании рычага сцепления тяговой муфты прижатого к рукоятке снова измерить длину пружины Пружина должна быть на 1 2 11 16 дюйма 12 7 17 5 мм длиннее чем при задействованном рычаге Когда рычаг сцепления включен тормоз должен находиться на расстоянии более чем 1 6 мм 1 16 дюйма от ремня Рисунок 31 Пи 31
