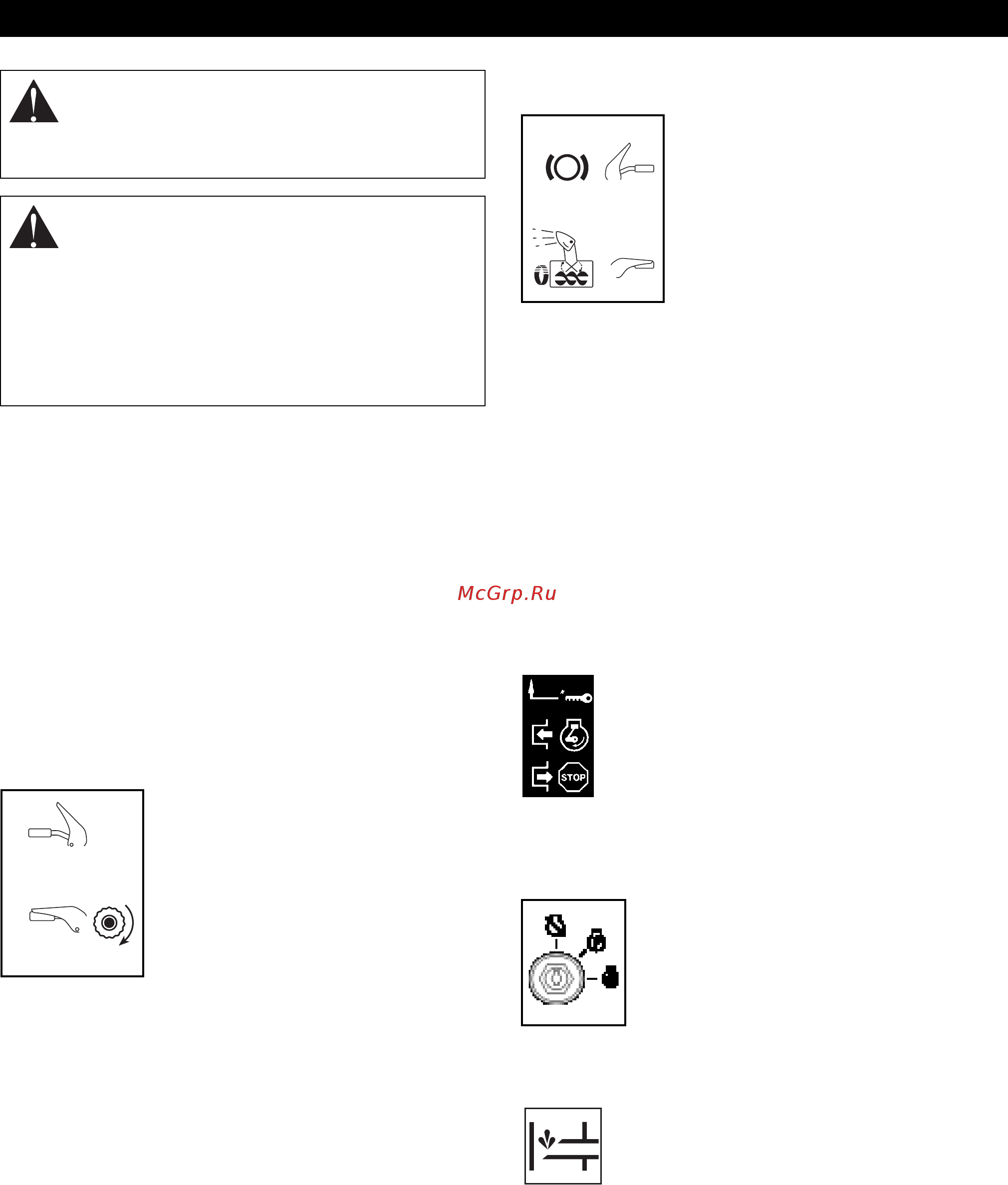

ЭКСПЛУАТАЦИЯ А А Муфта сцепления привода навесного приспособления Правый рычаг ПРЕДУПРЕЖДЕНИЕ ОСТЕРЕГАЙТЕСЬ ТРАВМ Перед началом работ полностью прочтите и изучите раздел Техника безопасности 2 О ПРЕДУПРЕЖДЕНИЕ Во избежание получения травм рук и ног необходимо выключить сцепление и двигатель и дождаться полной остановки движения перед выполнением очистки или во время работы на снегоочистителе 1 OL2691 Руки и ноги должны находиться на удалении от шнека и крыльчатки ОРГАНЫ УПРАВЛЕНИЯ И ЭЛЕМЕНТЫ МАШИНЫ См Рисунок 10 относительно расположения всех органов управления и элементов Блокировка одновременной работы двух рычагов Если сцепление привода навесного приспособления а затем сцепление тяговой муфты включаются то сцепление привода навесного приспособления остается включенным рычаг вниз даже если рычаг отпущен Для останова работы навесного приспособления следует отпустить рычаг сцепления тяговой муфты и обе муфты сцепления выключатся ВАЖНО Если ремень скрипит при задействовании рычага сцепления привода навесного приспособления то возможно что примерзла крыльчатка в корпусе шнека Следует немедленно отпустить рычаг сцепления привода навесного приспособления и переместить машину в отапливаемое помещение для оттаивания ПРИМЕЧАНИЕ Если ремень скрипит при свободном вращении крыльчатки то смотрите ЗАМЕНА РЕМНЯ ПРИВОДА НАВЕСНОГО ПРИСПОСОБЛЕНИЯ на стр 32 Замок зажигания 120 В или 240 В запуск на двигателе Замок зажигания имеет в два положения 1 Stop стоп ключ вынут Муфта сцепления тяговой муфты Левый рычаг Прижать рычаг сцепления тяговой муфты к рукоятке 1 для включения привода колес ходового механизма Скорость движения вперед будет зависит от толщины слоя снега и от его влагосодержания 2 Run работа ключ вставлен ПРИМЕЧАНИЕ НЕ ПОВОРАЧИВАЙТЕ ключ после того как он вставлен Замок зажигания 12 В запуск на приборной панели Замок зажигания управляется с помощью вынимаемого ключа Замок имеет три положения Отпустить рычаг 2 для останова движения ПРИМЕЧАНИЕ При перемещении к очищаемому участку или от него необходимо нажать на рукоятки с достаточной силой для того чтобы слегка поднять агрегат над поверхностью Следует задействовать сцепление тяговой муфты без задействования сцепления привода навесного приспособления 11рижать рычаг сцепления привода навесного приспособления к рукоятке 1 для включения привода навесного приспособления Отпустить оба рычага сцепления 2 для отключения мощности и приложения тормозного усилия к навесному приспособлению 1 Стоп 2 Работа 3 Запуск Топливоподкачивающая груша OS 1321 RU 16 Нажатие на подкачивающую грушу подает топливо для облегчения запуска двигателя Смотрите ЗАПУСК И ВЫКЛЮЧЕНИЕ на стр 20
