Овен СП270 [10/145] Главное окно программы конфигуратор

2.2. Главное окно программы «Конфигуратор»

После задания параметров проекта на мониторе ПК открывается главное

окно программы (см. рис. 5).

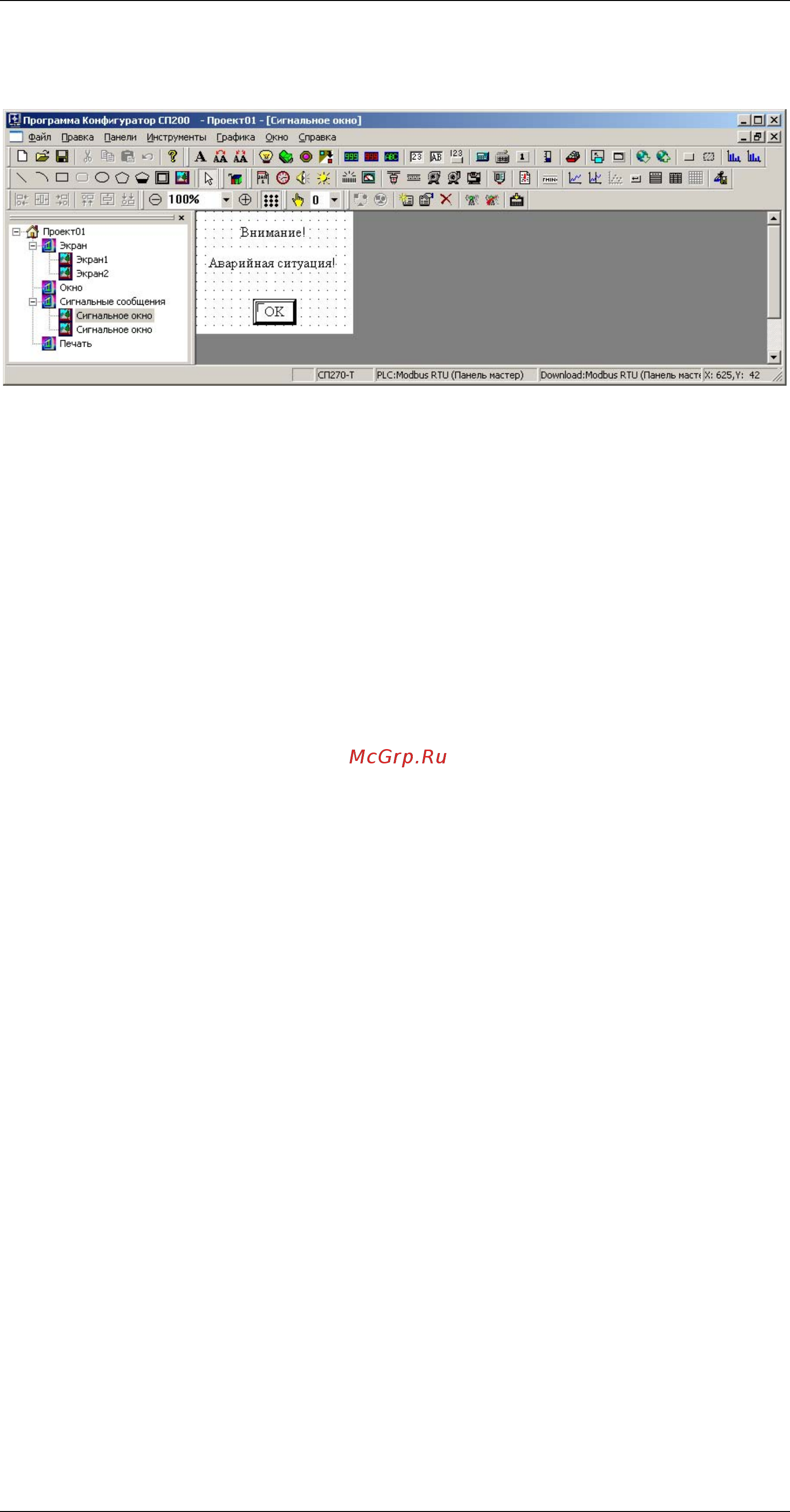

Рисунок 5. Главное окно программы 8 конфигуратора

Главное окно программы включает:

 Главное меню программы

 Панели инструментов программы

 Область отображения структуры текущего проекта

 Область отображения текущего компонента проекта

 Строку состояния

Вид главного окна программы может быть настроен таким образом, чтобы

он был максимально удобен для выполнения текущих задач пользователя. Под

робное описание настроек интерфейса приведен в Приложении 2.

Перечисление команд главного меню программы, кнопок панелей инстру

ментов главного окна программы и горячие клавиши, которые могут быть ис

пользованы при работе с программой, приведены в Приложении 3.

2.3. Последовательность работы в программе

Работа над проектом в программеконфигураторе включает:

1. Задание параметров текущего проекта.

2. Формирование структуры текущего проекта (добавление в проект но

вых компонентов или удаление компонентов из проекта).

3. Редактирование компонентов проекта (добавление в проект новых

элементов, редактирование параметров элементов, удаление элемен

тов из проекта).

Задание значений параметров проекта, его структура и содержание его

компонентов производятся при создании проекта, но могут дополняться и изме

няться в процессе редактирования.

Редактирование проекта завершается его сохранением в файл и загрузкой

в панель оператора.

В процессе редактирования проекта программаконфигуратор обеспечи

вает использование специализированного эмулятора панели оператора, который

позволяет увидеть на мониторе ПК то, как будет выглядеть и функционировать

редактируемый проект на сенсорном экране панели оператора (сенсорные свой

ства экрана панели оператора на мониторе не эмулируются).
