70

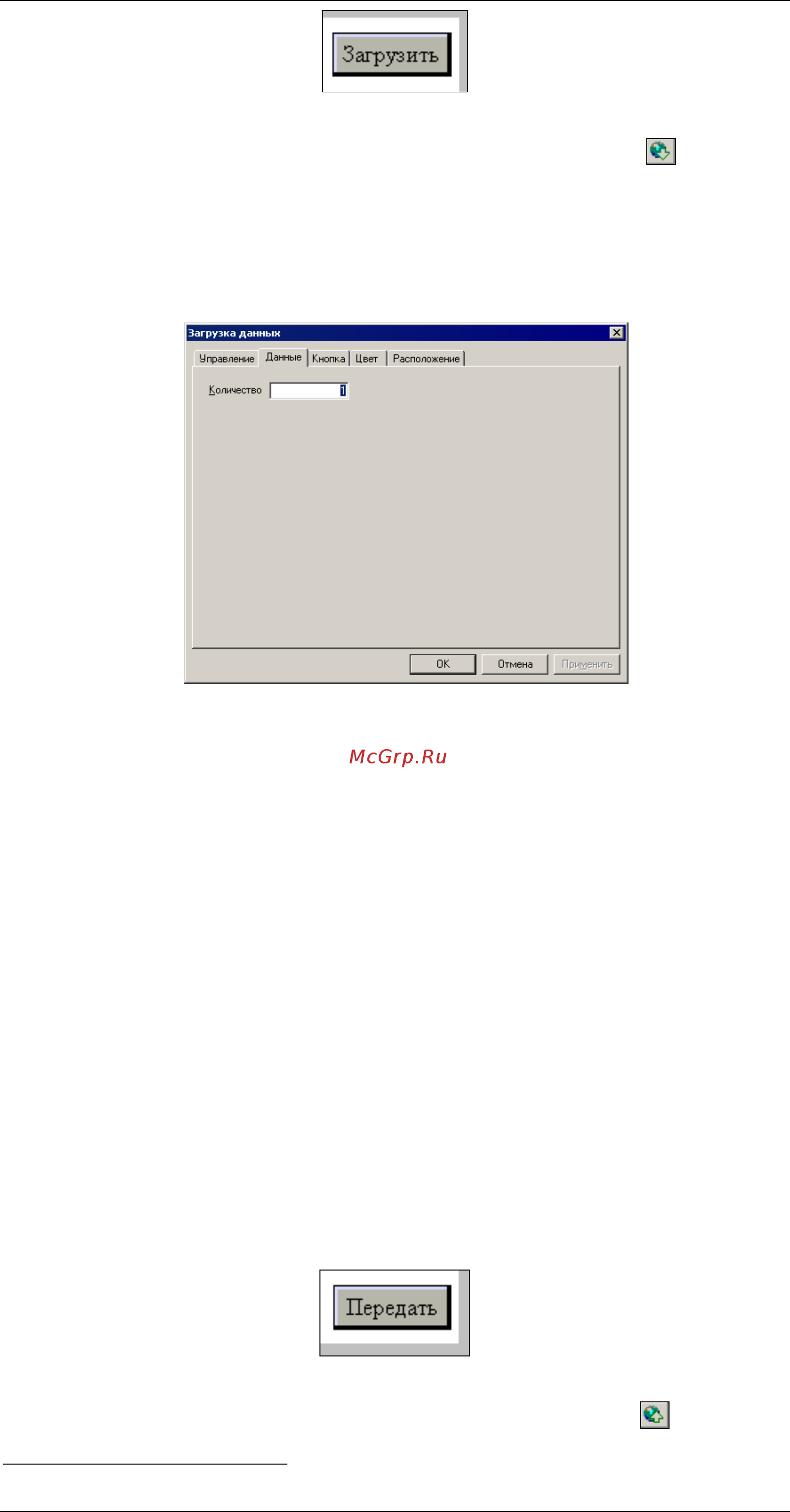

Рисунок 103
Для того чтобы вставить элемент, следует нажать кнопку («Загрузка
данных») панели инструментов или выбрать команду «Инструменты | Загруз
ка/передача данных | Загрузка данных с ПЛК» главного меню.
Указатель мыши приобретет вид рамки будущего элемента. Следует пози
ционировать указатель на требуемом месте и нажать левую кнопку мыши. Эле
мент будет добавлен на экран или в окно проекта. Одновременно откроется окно
задания свойств элемента (см. рис. 104).
а)
Рисунок 104
На вкладке «Данные» (см. рис. 104, а) в поле «Количество» задается количе
ство передаваемых данных
8
.
На вкладке «Кнопка» задается вид отображаемой на экране кнопки, текст
надписи на кнопке и параметры его отображения.
ли не установлен – будет.
видеть в
поле
е внешнего вида
элеме
ы и другие типовые операции (см. пп.
4.1.12
ляет собой кнопку, нажатие которой
запус
вляться в компоненты «Экран» и «Окно» проекта.
Если флажок переключателя «Скрыть кнопку» установлен, то кнопка не бу
дет отображаться на экране (будет скрыта)
9
; ес
Выбор позиции переключателя «Обычная / Нажатая» позволяет у
ниже переключателя вид редактируемой кнопки в нажатом и ненажатом со
стояниях. Это позволяет выбрать требуемый вариант при выбор
нта, отличающегося от заданного по умолчанию (приемы изменения внеш
него вида элемента описаны в п. 4.1.13).
Работа с группой полей «Использовать текст» описана в п. 4.1.14.
Работа с группой полей «Пароль» описана в п. 4.1.19.
Работа с вкладками «Управление», «Расположение», «Цвет» выполняется
типовыми способами (см. пп. 4.1.7, 0, 4.1.10, соответственно).
С элементом могут быть выполнен
4.1.19).
5.22. Передача данных
Элемент «Передача данных» представ
кает выгрузку данных из определенного регистра в ПЛК (см. рис. 105). Эле
мент может вста
Рисунок 105
Для того чтобы вставить элемент, следует нажать кнопку («Передача
8
В текущей версии программы данный элемент не применяется.
9
Скрытые элементы могут использоваться в процессе настройки работы панели оператора.
