101

жаем

по часовой стрелке,

«Обратное» – против.

В группе полей «Графика» задается толщина указателя (стрелки) в пикселях

(в поле «Указатель») и количество штрихов основной (поле «Главная») и вспомо

гательной (поле «Ведомая») шкал прибора.

В группе полей «Контроль» задаются:

 максимальное (поле «Max») и минимальное (поле «Min») допустимые

значения отображаемой величины;

 необходимость (установкой флажка в поле соответствующего переклю

чателя) отображения на шкале соответствующего диапазона значений

(отображаются цветом) и заданием соответствующего значения:

 «Верх. авария» – уровень значения величины, достигшей максималь

но допустимого (аварийного) значения;

 «Верх. предупр. (предупреждение)» – уровень значения величины,

при котором оператору следует обратить внимание на близость дос

тигнутого значения к максимально допустимому (аварийному) значе

нию;

 «Нижн. авария» – уровень значения величины, достигшей минимально

допустимого (аварийного) значения;

 «Нижн. предупр. (предупреждение)» – уровень значения величины,

при котором оператору следует обратить внимание на близость дос

тигнутого значения к минимально допустимому (аварийному) значе

нию;

ого элемента.

В группе полей «Направление» выбором требуемой позиции переключателя

задается направление перемещения указателя (стрелки) шкалы при возрастании

отображаемой величины: «Прямое» соответствует движению

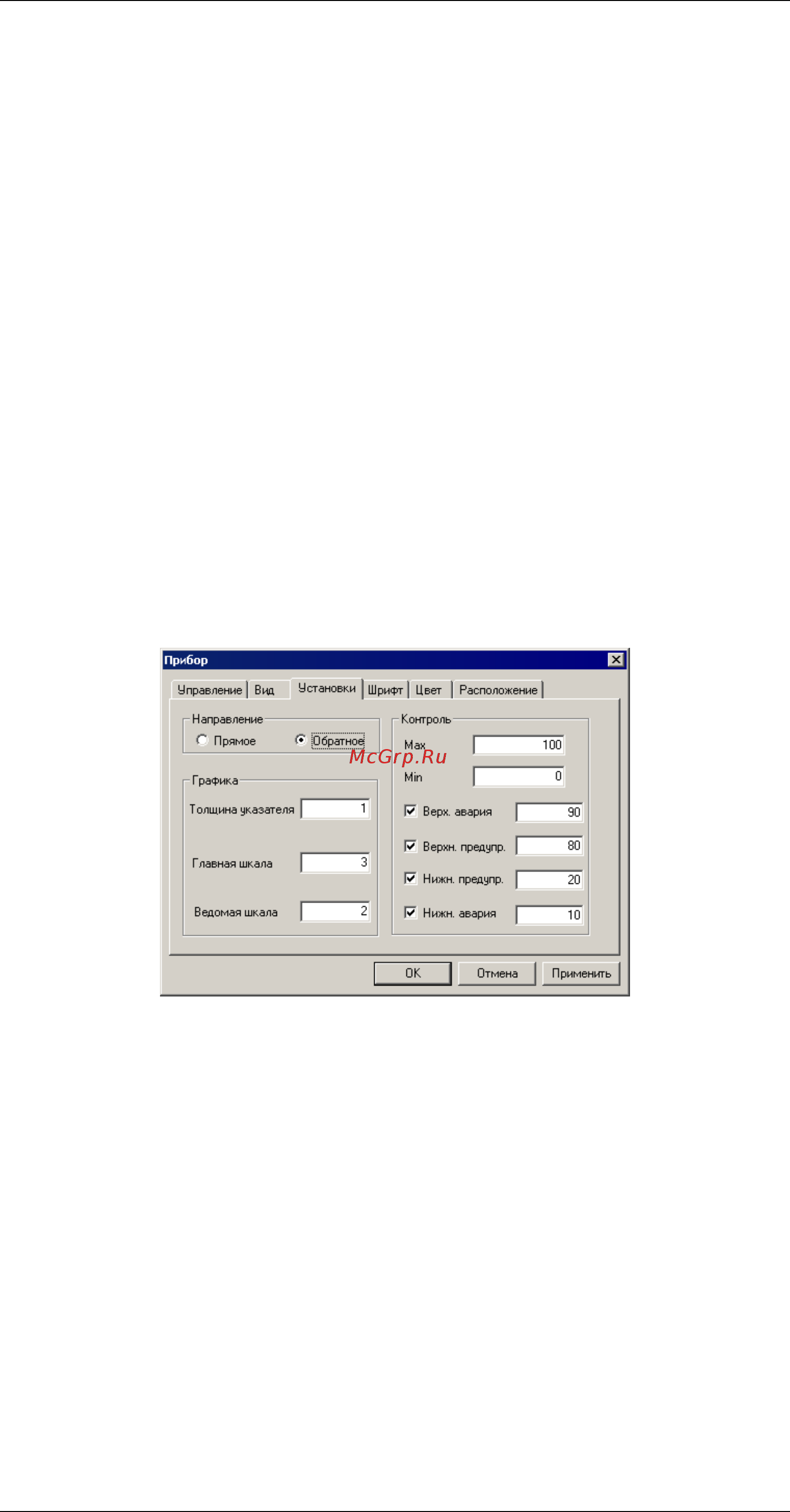

Рисунок 162

Работа с вкладками «Управление», «Расположение», «Цвет» и «Шрифт» вы

полняется типовыми способами (см. пп. 4.1.7, 0, 4.1.10 и 4.1.11 соответственно).

С элементом могут быть выполнены и другие типовые операции (см. пп.

4.1.12  4.1.19).

5.41. Клапан

Элемент «Клапан» (имитатор управляющего устройства на трубопроводе –

клапана, вентиля, задвижки, крана) отображает текущее состояние ячейки с кон

кретным адресом – одно из двух, соответствующих открытому (см. рис. 163, а),

или закрытому (см. рис. 163, б) состояниям клапана. Используемый по умолча

нию вид элемента соответствует используемому по умолчанию виду элемента

«Канал» (см. п. 5.42). Элемент может работать как в качестве сенсорного пере

ключателя, так и в качестве элемента, управление которым производится с по

мощью другого элемента проекта.
