а) б)

Рисунок 163

Для того чтобы вставить элемент, следует нажать кнопку («Клапан») па

нели «Инструменты | Приборы | Клапан»

а. Следует пози

инструментов или выбрать команду

главного меню.

Указатель мыши приобретет вид рамки будущего элемент

ционировать указатель на требуемом месте и нажать левую кнопку мыши. Эле

мент будет добавлен на экран или в окно проекта. Одновременно откроется окно

задания свойств элемента (см. рис. 164).

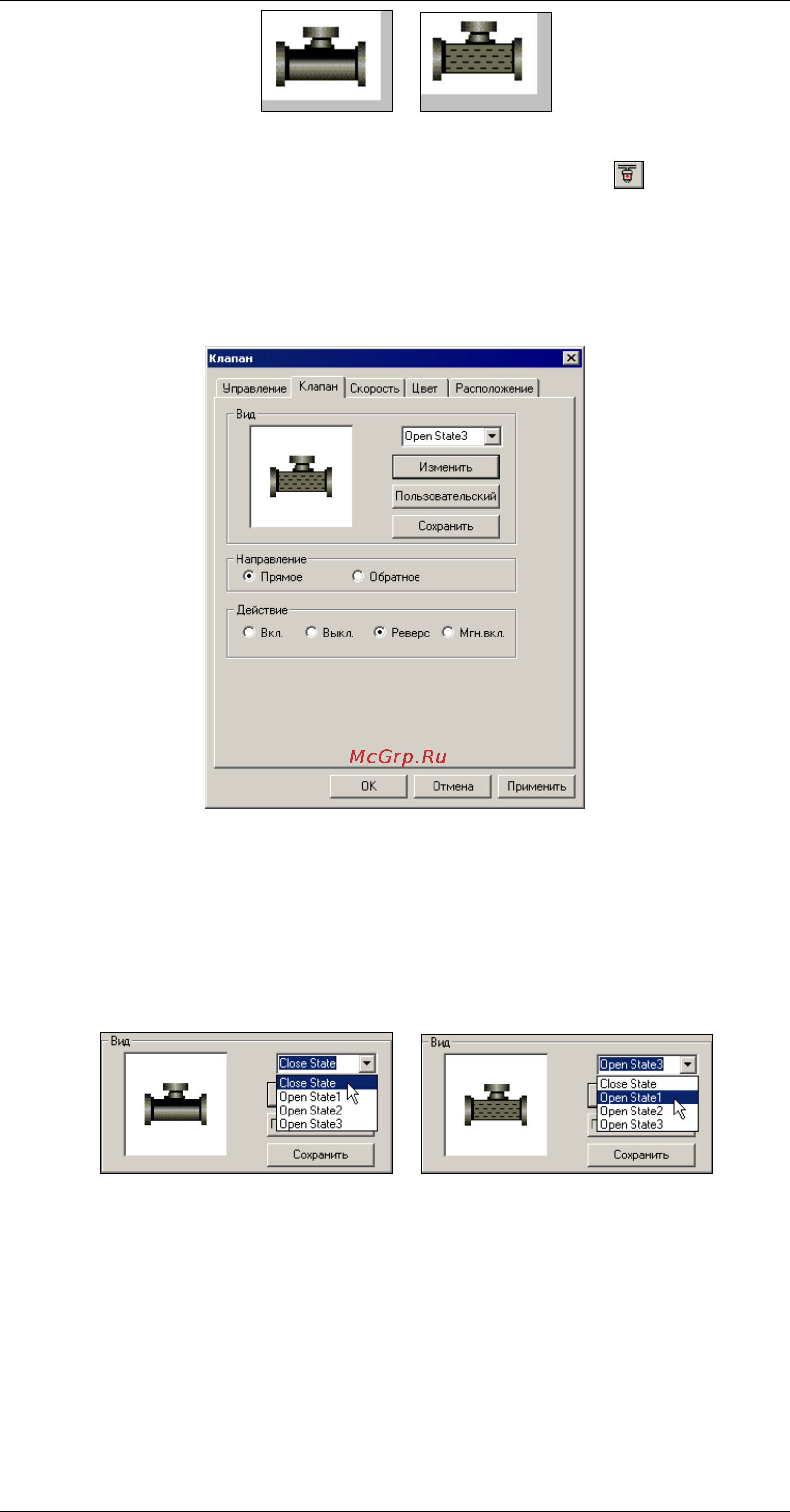

Рисунок 164

На вкладке «Клапан» (см. рис. 164) задаются параметры отображения эле

мента.

В группе полей «Вид» можно просмотреть и, при необходимости, изменить

вид отображаемого элемента, соответствующий доступным его состояниям. Тре

буемое состояние выбирается из раскрывающегося списка в поле в верхней час

ти группы полей; заданный вид элемента при этом отображается в левой части

группы полей (см. рис. 165, а, б).

а)

б)

Рисунок 165

При необходимости изменить применяемый в проекте вид элемента следу

ет:

1) Выбрать из раскрывающегося списка в поле в верхней части группы

полей; требуемый режим работы элемента.

2) Нажать кнопку «Изменить». Откроется окно «Иллюстрация» (см. рис.

166).

3) В окне «Иллюстрация» – выбрать требуемый рисунок: выделить тре

буемый элемент в галерее изображений. Нажать кнопку «ОК» окна.

Для отказа от выбора – нажать кнопку «Отмена».

При необходимости использовать рисунки, не входящие в галерею

изображений, следует нажать кнопку «Пользовательский». Дальней
