Овен СП270 [23/145] Свойства компонента типа сигнальное окно

3.12.1.3 Свойства компонента типа «Сигнальное окно»

Для компонента типа «Сигнальное окно» (см. рис. 24) – в группе полей «Ок

но» задаются название окна, текст комментария и размеры (высота и ширина)

окна в пикселях при его отображении на экране панели. В группе полей «Управ

ление» задаются адрес устройства (подробнее о задании адресов см. п. 4.1.7) и

номер бита, который отвечает за появление данного аварийного окна.

В группе полей «Период» из раскрывающегося списка в поле «Показывать»

задается необходимость повторного вывода и периодичность повторного вывода

окна (варианты – «Не повторять» и повторять через интервал от «через 5 секунд»

до «через 30 минут», см. рис. 24, б)

Если значение бита указанного в поле «Регистр» равно 1 (true), то появляет

ся аварийное окно. При сбросе значения регистра в 0 (false) окно не исчезает:

сигнальное окно исчезает только в том случае, если произошло квитирование

аварии (оператор нажал кнопку «ОК» окна). Если аварию квитировали, а состоя

ние бита осталось прежним (равным 1) то окно появится вновь через заданный в

параметре «Период повтора» промежуток времени.

Сигнальные окна выводят на экран заранее заданные сообщения.

В один момент времени может быть вызвано несколько сигнальных окон, но

расположение окон позволяет оператору видеть только одно окно. При квитиро

вании сообщения (нажатии кнопки «ОК» окна) на экран выводится следующее

сигнальное окно.

На одном сигнальном окне возможно отображение одного или нескольких

сообщений.

а)

б) в)

в)

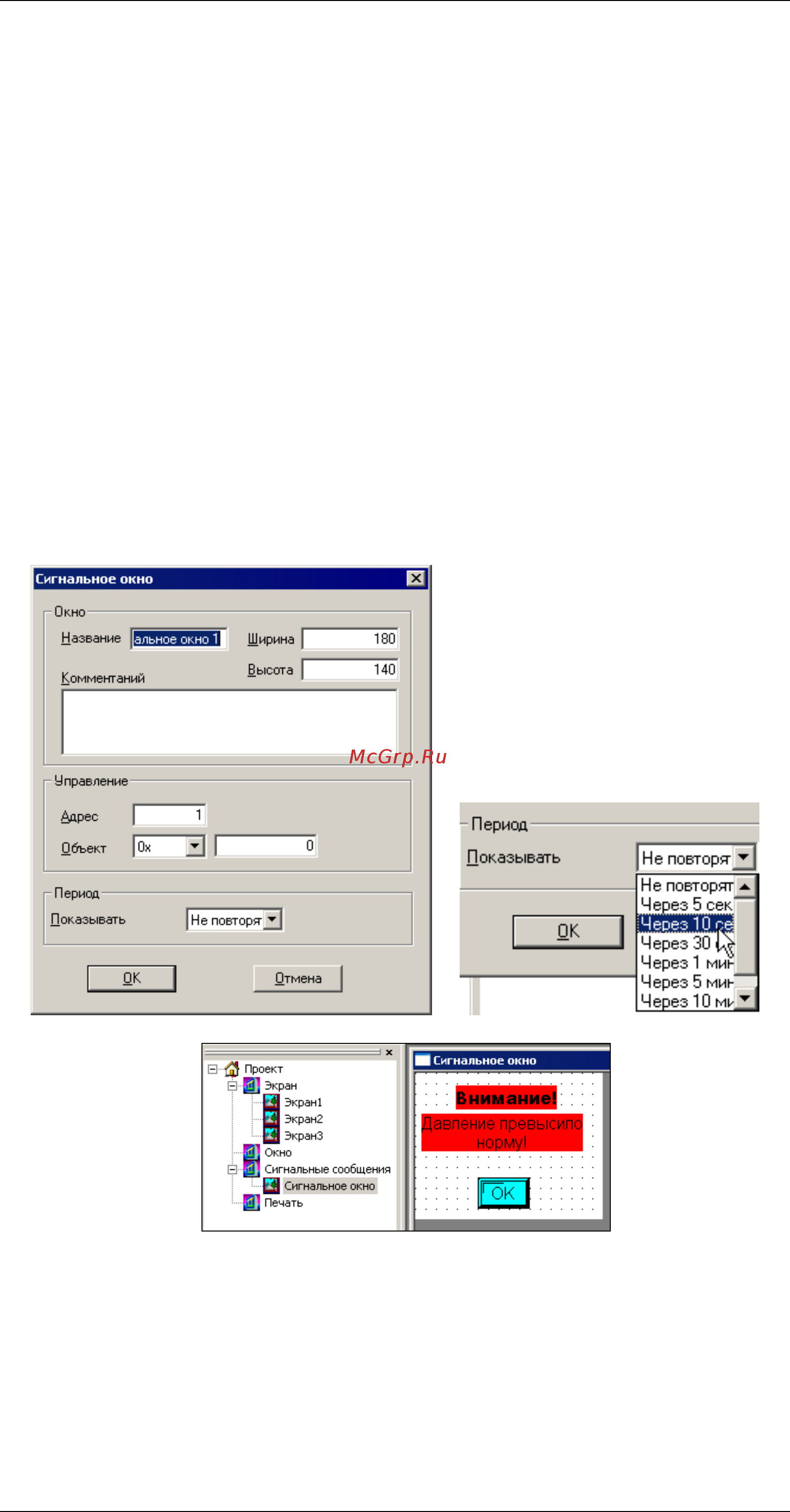

Рисунок 24. Окно «Сигнальное окно» (свойства компонента проекта)

О редактировании элементов (см. рис. 24, в) сигнального окна см. п. 5.1

(текстовые элементы) и п. 5.20 (кнопка окна).

3.12.1.4 Свойства компонента типа «Окно печати (Print

window)»

В текущей версии программы и панели данный компонент не не использу

ется.
