а)

б)

в)

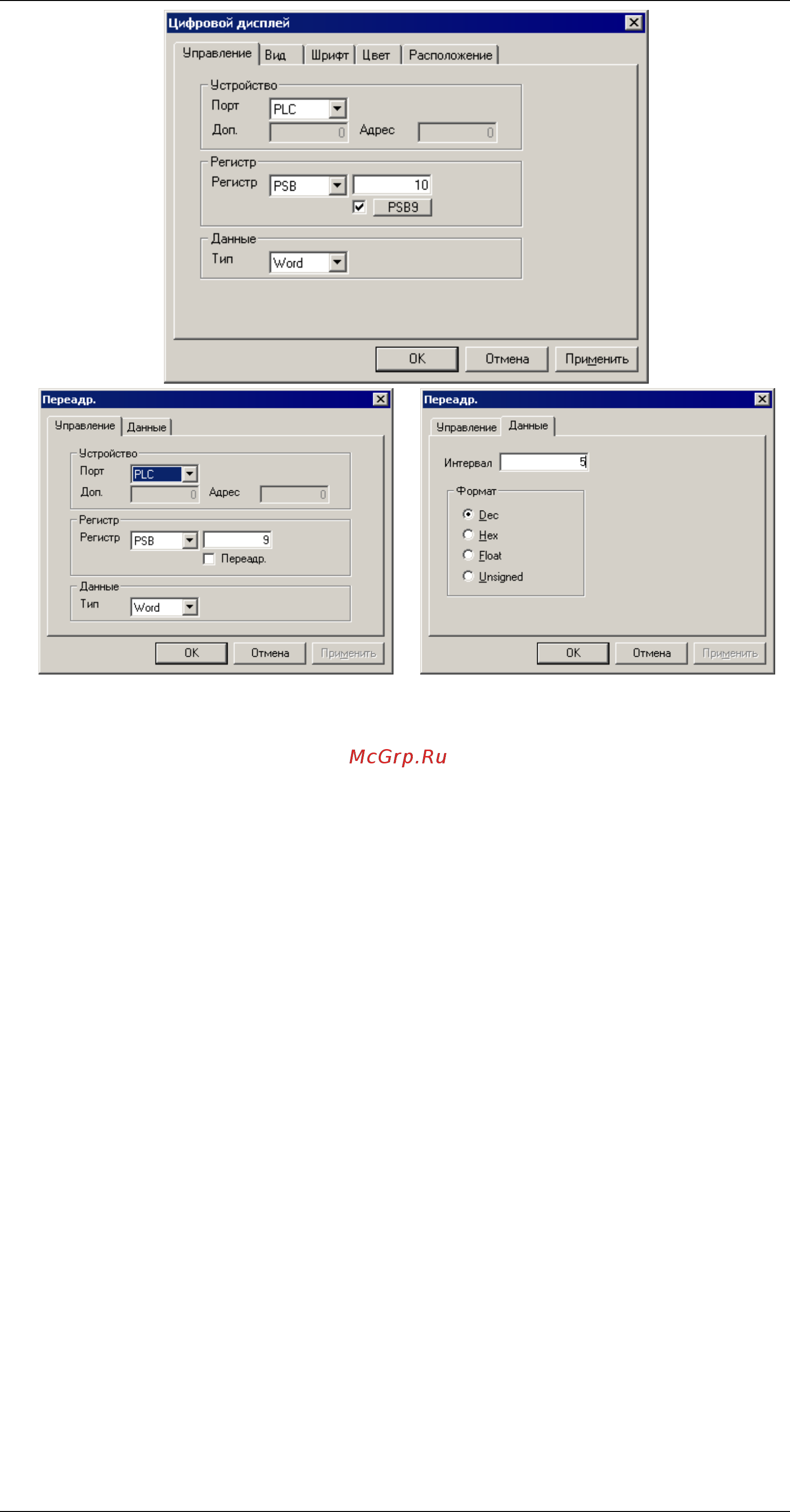

Рисунок 31

2. Нажимается кнопка «Применить». Окно закрывается.

3. После этого нажимается кнопка «Применить» окна «Цифровой дис

плей» (свойств элемента). Окно закрывается.

4. После этого элемент «Цифровой дисплей» будет получать значение не

из регистра Р10, а из регистра, адрес которого вычисляется по фор

муле:

10+3Р9*t (1)

где: 10 – адрес текущего регистра;

3Р9 – значение 9го (переадресующего) регистра;

t – интервал, указанный в параметре «Время (интервал)»

на вкладке «Данные».

Таким образом, при t = 1, если значение переадресующего регистра

(Р9) = 1, то на дисплей будет выводиться значение с 11го регистра, если значе

ние 9го регистра равно 3, то индикаторе будет выводиться значение из 13го ре

гистра и т.д. Такой подход работы с регистрами удобен при работе с массивами:

в переадресующем регистре задается номер «ячейки» массива, а на индикатор

выводится значение этой «ячейки».

4.1.7.2 Работа по протоколу Modbus.

Панели оператора поддерживают несколько режимов работы по протоколу

Modbus:

 Modbus RTU Master – работа по протоколу Modbus RTU, панель выполня

ет функцию мастера сети;

 Modbus RTU Slave – работа по протоколу Modbus RTU, функцию мастера

сети выполняет ПЛК, панель работает в подчиненном режиме (Slave);

 Modbus ASCII Master – работа по протоколу Modbus ASCII, , панель вы

полняет функцию мастера сети.

4.1.7.2.1. При работе панели по протоколу Modbus в режиме мастера сети,

в конфигураторе на вкладке «Управление» (см. рис. 32) пользователю, в поле «Ре

гистр» группы полей «Регистр» доступны дополнительные команды для связи с

ПЛК (см. рис. 32):

 4х – запрос к ПЛК будет производиться по функции 0х04
