Овен СП270 Руководство по конфигурированию онлайн [31/145] 402165

(Read Input Registers);

 3х – запрос к ПЛК будет производиться по функции 0х03

(Read Holding Registers);

 0х – запрос к ПЛК будет производиться по функции 0х01

(Read Coil Status);

 1х – запрос к ПЛК будет производиться по функции 0х02

(Read Input Status).

а)

б)

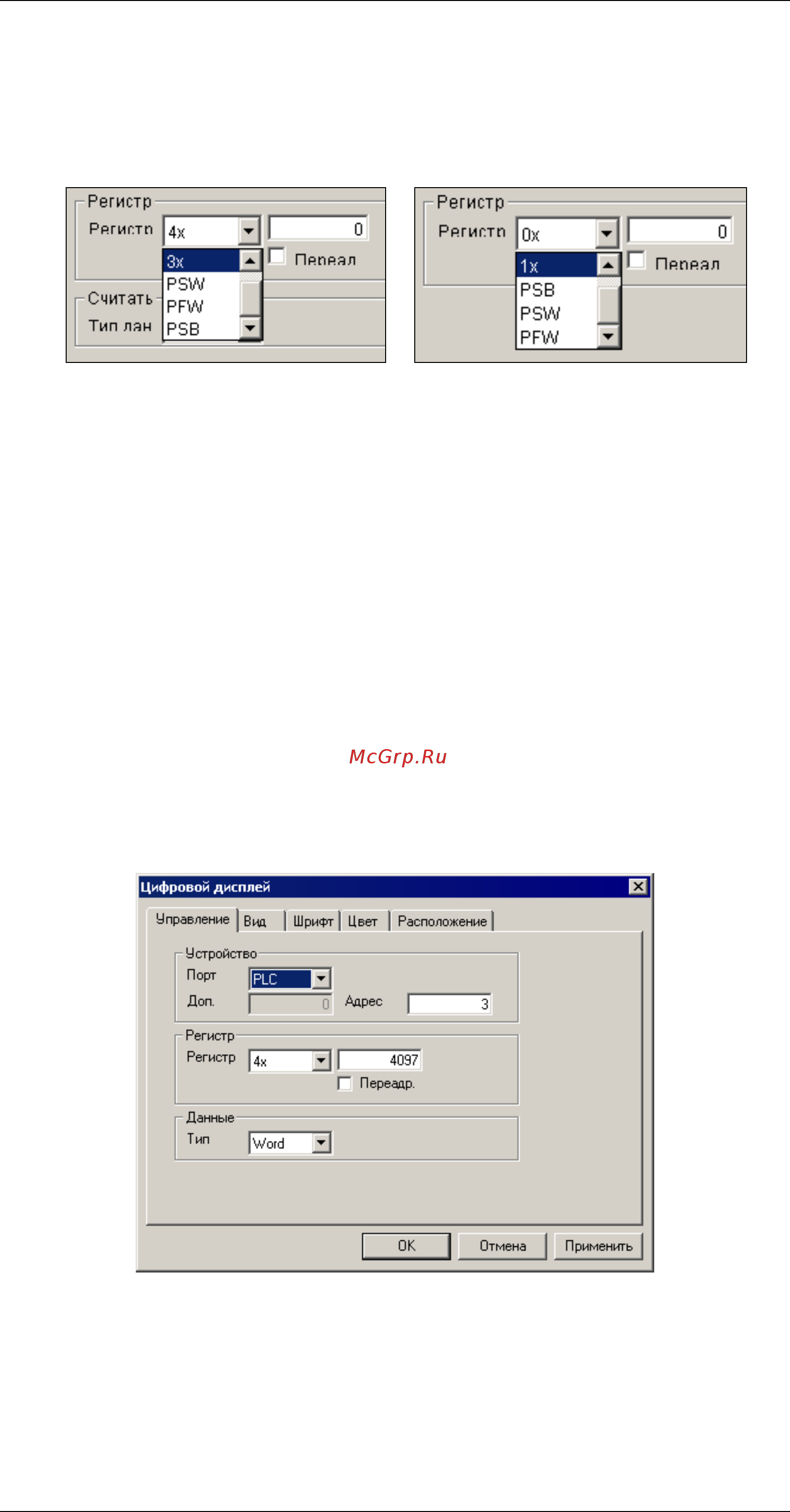

Рисунок 32

Эти пункты становятся активны в зависимости от типа переменных, с кото

рыми необходимо работать.

Команды 3х и 4х доступны при работе с цифровыми индикаторами, графи

ками и любыми другими элементами, которые могут отображать на экране пане

ли более двух состояний, т.е. работа панели сводится к работе с регистрами

ПЛК (см. рис. 32, а).

Команды 0х и 1х доступны при работе с кнопками, сигнальными окнами и

любыми другими элементами, которые могут отображать на экране панели не

более 2х состояний. Т.е. работа панели сводится к работе с битами ПЛК (см.

рис. 32, б).

При записи значения регистра в ПЛК панель формирует посылку с функци

ей записи 0х06, или с функцией 0х05 – если необходимо записать значение бита.

Пример.

1. С помощью панели необходимо опросить и отобразить на цифровом

дисплее значение регистра с адреса 1001hex (4097dec) с ПЛК, имею

щего адрес 3hex(3dec), ПЛК отвечает на запросы по функции 0х04.

На экран панели добавляется Цифровой дисплей (см.п.5.8); вкладка

«Управление», настраивается как указано на рис. 33.

Рисунок 33

После загрузки проекта в панель, по порту PLC будет выдаваться запрос:

03 04 10 01 00 01 65 28

Где: [03] – адрес устройства

[04] – функция чтения

[10 01] – адрес читаемого регистра

[00 01] – количество запрашиваемых регистров
