5. Элементы проекта

Работа с редактируемым проектом заключается в том, что в область ото

бражения компонентов проекта вводятся требуемые элементы (текст, регистр,

пиктограммы кнопок, графики и др.). Для этих элементов задаются необходимые

параметры и свойства.

После того, как редактируемый проект (представляющий собой определен

ную совокупность экранов) загружен в панель, экраны, включенные в проект, ото

бражаются на сенсорном экране панели и входящие в их состав элементы ис

пользуются в процессе управления ПЛК.

Ниже приведены описания сп поль

зования элементов экрана.

5.1. Текст

Элемент «Текст» предназначен для отображения на экране панели неизме8

няемых текстов (например, подписей около переключателей, наименований ре

жимов и т.п.). Элемент может вставляться во все компоненты проекта.

Для того чтобы вставить элемент, следует нажать кнопку

особов создания, редактирования и ис

(«Текст») пане

ли инструментов или выбрать команду «Инструменты | Текст | Простой» главного

меню.

Указатель мыши приобретет вид рамки будущего текстового поля. Следует

позиционировать указатель на требуемом месте и нажать левую кнопку мыши.

Элемент будет добавлен на экран или в окно проекта. Одновременно откроется

окно задания свойств элемента (см. рис. 59).

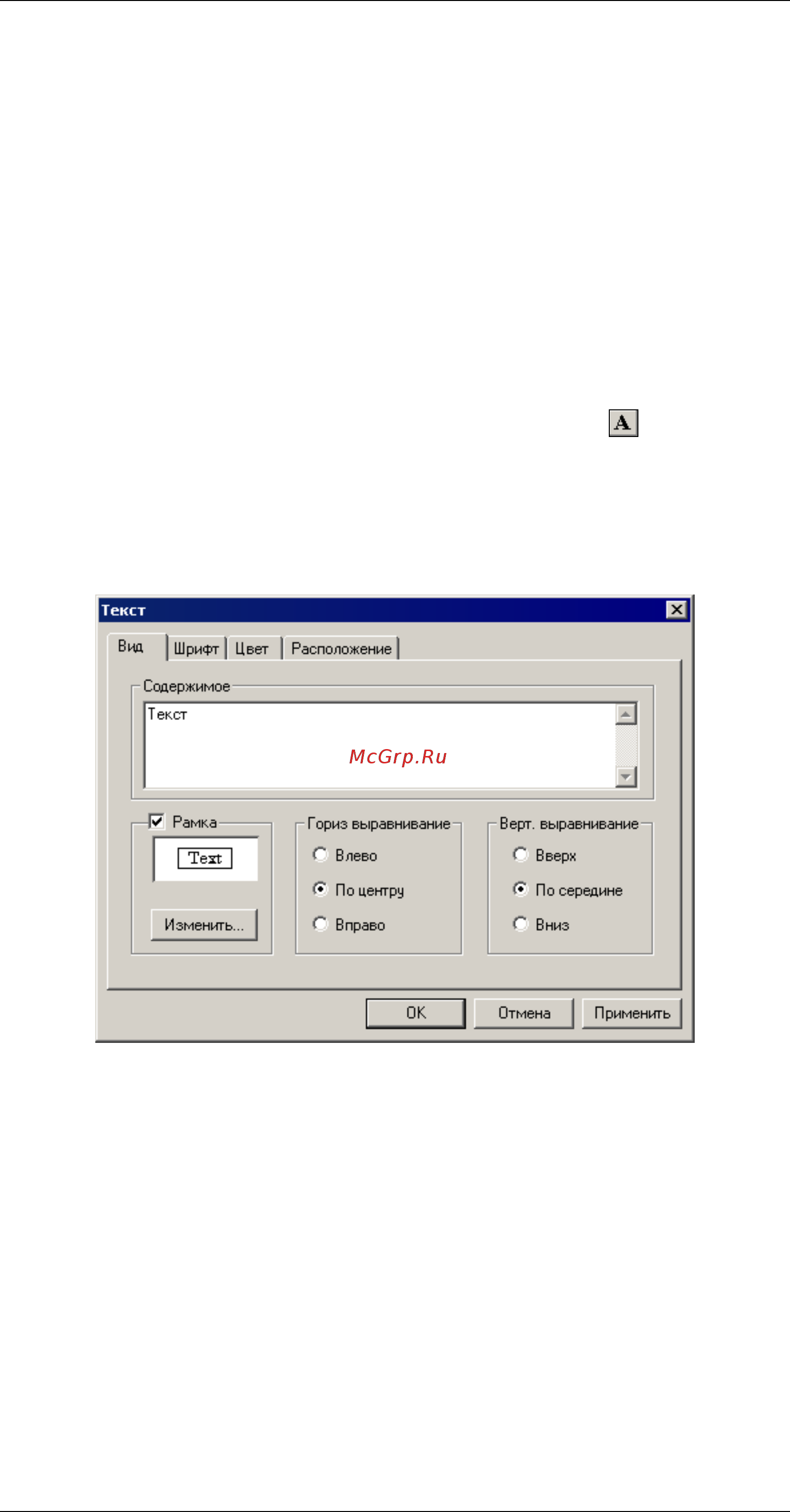

Рисунок 59

На вкладке «Вид» задается отображаемый на экране текст и параметры его

отображения.

Собственно отображаемый текст водится в поле «Содержимое», причем

разбивка текста на абзацы, заданная в этом поле, сохраняется при отображении

введенного текста на экране.

В группах полей «Выравнивание по вертикали» и «Выравнивание по гори

зонтали» выбором требуемой позиции переключателя задается необходимый тип

выравнивания текста (в пределах поля элемента): «Влево / По центру / Вправо»

по горизонтали, и «По верху / По середине / По низу» – по вертикали.

Если флажок «Вид» установлен, то введенный текст будет отображаться в

рамке. По умолчанию используется рамка, отображаемая одинарной черной ли

нией.

При необходимости изменить рамку следует нажать кнопку «Изменить…».

Откроется окно «Иллюстрация» (см. рис. 46), на вкладках которого отображены

доступные типы рамок. Среди них следует выбрать требуемую и нажать кнопку

«ОК» окна. Выбранная рамка будет использована при отображении текста.

Работа с вкладками «Расположение», «Цвет», «Шрифт» выполняется типо
