53

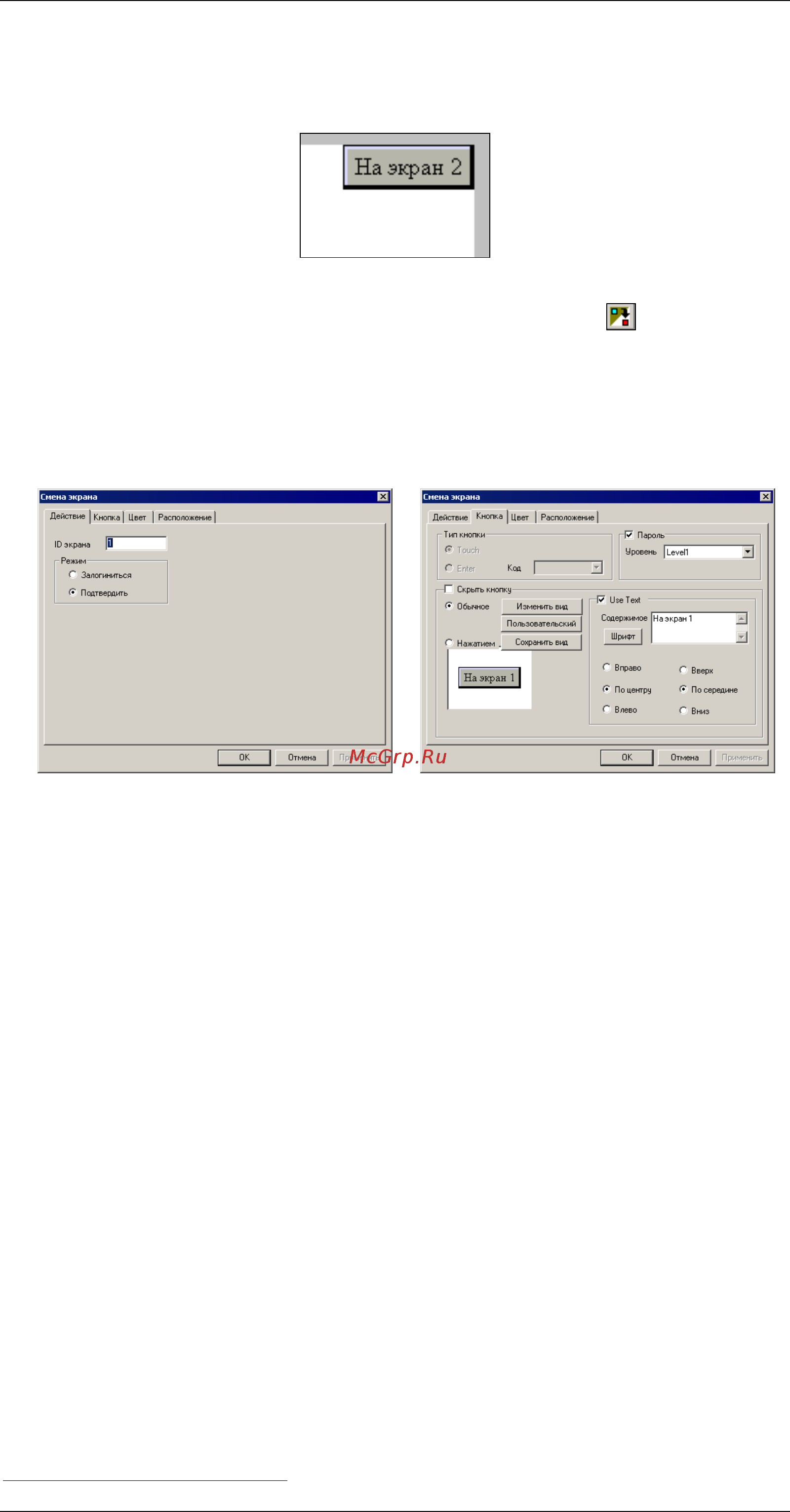

5.7. Переключатель экранов
Элемент «Переключатель экранов» предназначен для отображения на экра
не панели кнопки, переключающей панель на отображение требуемого экрана
проекта см. рис. 70). Элемент может вставляться во все компоненты проекта.
Рисунок 70
Для того чтобы вставить элемент, следует нажать кнопку («Переход к эк
рану») панели инструментов или выбрать команду «Инструменты | Действия | Пе
реключатель экранов» главного меню.
Указатель мыши приобретет вид и будущего переключателя. Следует
позиционировать указатель на требуемом месте и нажать левую кнопку мыши.
Элемент будет добавлен на экран роекта. Одновременно откроется
окно з
рамк
или в окно п
адания свойств элемента (см. рис. 71).
а)
б)
Рисунок 71
кнопка не бу
дет от
ыми спо
собам
На вкладке «Действие» (см. рис. 71, а) в поле «Экран №» задается иденти
фикатор экрана, на который совершается переход по нажатию данной кнопки.
Выбором требуемой позиции переключателя «Подтвердить / Не подтвер
адается способ функционирования кнождать» з пки:
Если выбрана позиция «Подтвердить» переключателя, то при нажатии
кнопки перехода к экрану всплывает окно, в котором требуется ввести
пароль доступа (если на вкладке «Кнопка» пароль не используется, то
необходимо ввести пароль второго уровня доступа).
Если выбр ана позиция «Не подтверждать», то переключатель будет дей
ствовать согласно тому, что указано на вкладке «Кнопка» в группе «па
роль».
На вкладке «Кнопка» (см. рис. 71, б) задается вид отображаемой на экране
кнопки, текст надписи на кнопке и параметры его отображения.
Если флажок переключателя «Скрыть кнопку» установлен, то
ображаться на экране (будет скрыта)
4
; если не установлен – будет.
Выбор позиции переключателя «Обычная / Нажатая» позволяет увидеть в
поле ниже переключателя вид редактируемой кнопки в нажатом и ненажатом со
стояниях. Это позволяет выбрать требуемый вариант при выборе внешнего вида
элемента, отличающегося от заданного по умолчанию (приемы изменения внеш
него вида элемента описаны в п. 4.1.13).
Работа с группой полей «Использовать текст» описана в п. 4.1.14.
Работа с группой полей «Пароль» описана в п. 4.1.19.
Работа с вкладками «Расположение» и «Цвет» выполняется типов
и (см. пп. 0 и 4.1.10 соответственно).
С элементом могут быть выполнены и другие типовые операции (см. пп.
4.1.12 4.1.19).
4
Скрытые элементы могут использоваться в процессе настройки работы панели оператора.
