Овен СП270 [85/145] Прямая линия

вать минимуму шкалы (например, «0», если в шкале будут отображаться

значения в процентах).

 В поле «Число» указывается число штрихов на оси шкалы элемента.

В группе полей «Формат» задается формат отображаемых данных:

 Dec – десятичный;

 Hex – шестнадцатиричный;

 Float – стандартное 4байтовое плавающее число в IEEEформате;

 Unsigned – беззнаковый.

В группе полей «Шаблон» задается шаблон отображения данных:

 Ломаная – в виде линии графика, проходящего через точку, размеще

пп. 0, 4.1.10, 4.1.7 соответственно).

С элементом могут быть выполнены и другие типовые операции (см. пп.

4.1.12  4.1.19).

5.27. Прямая линия

Элемент «Прямая линия» предназначен для графического отображения на

экране панели прямых линий, например, используемых для разбиения экрана на

области (см. рис. 129). Элемент может вставляться в компоненты «Экран» и «Ок

но» проекта.

ние которой на вертикальной оси рисунка пропорционально значению

данных (см. рис. 127, б).

 Точки – в виде точки, размещение которой на вертикальной оси ри

сунка пропорционально значению данных (см. рис. 127, в).

 Столбцы – в виде столбца, высота которого пропорциональна значе

нию данных (см. рис. 127, а).

Работа с вкладками «Расположение», «Цвет», «Управление (Управление)»

выполняется типовыми способами (см.

Для того чтобы вставить элемент, следует нажать кнопку

(«Прямая ли

ния») панели инструментов или выбрать команду «Графика | Линия» главного ме

ню.

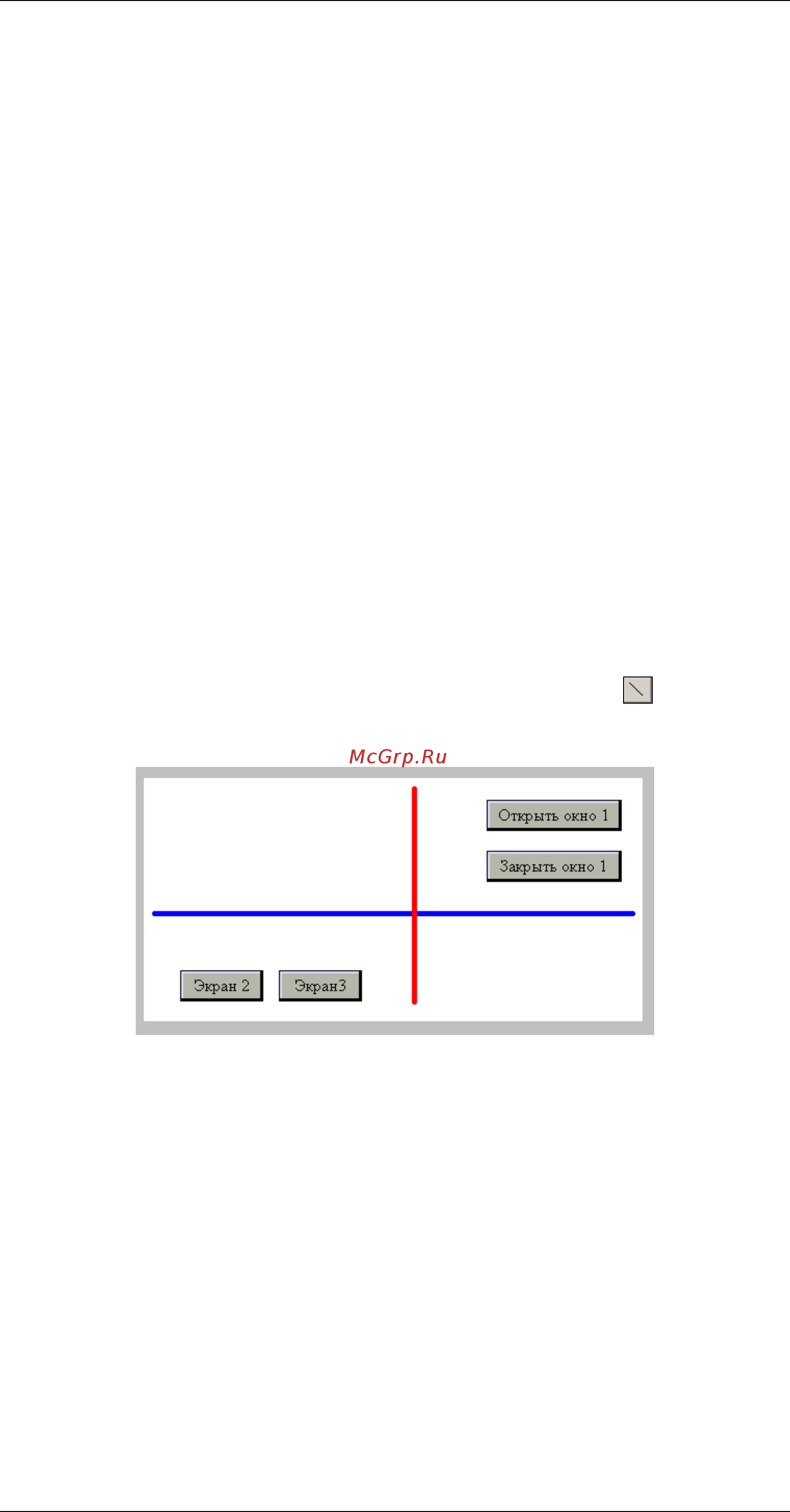

Рисунок 129

Указатель мыши приобретет вид крестика, перемещая который с помощью

мыши, можно установить размещение будущего элемента. Следует позициони

ровать указатель на требуемом месте и нажать левую кнопку мыши. Элемент бу

дет добавлен на экран или в окно проекта. Одновременно откроется окно задания

свойств элемента (см. рис. 130).
