Овен СП270 [57/145] Текстовый индикатор

чение», доступных, если установлен флажок в поле соответствующего переклю

чателя «Проверка» (в группах полей «Max» – для верхней границы диапазона и

«Min»

5.10. Текстовый индикатор

Элемент «Текстовый индикатор» предназначен для отображения на экране

панели поля, представляющего собой текстовый индикатор, на котором отобра

жается символьное значение, например, вводи ое с помощью элемента «Ввод

текста» (см. п. 5.12), см. рис. 76. Элемент может вставляться в компоненты «Эк

ран» и «Окно» проекта.

– для нижней границы диапазона).

Работа с вкладками «Управление», «Расположение», «Цвет», «Шрифт» вы

полняется типовыми способами (см. пп. 4.1.7, 0, 4.1.10, 4.1.11 соответственно).

С элементом могут быть выполнены и другие типовые операции (см. пп.

4.1.12  4.1.19).

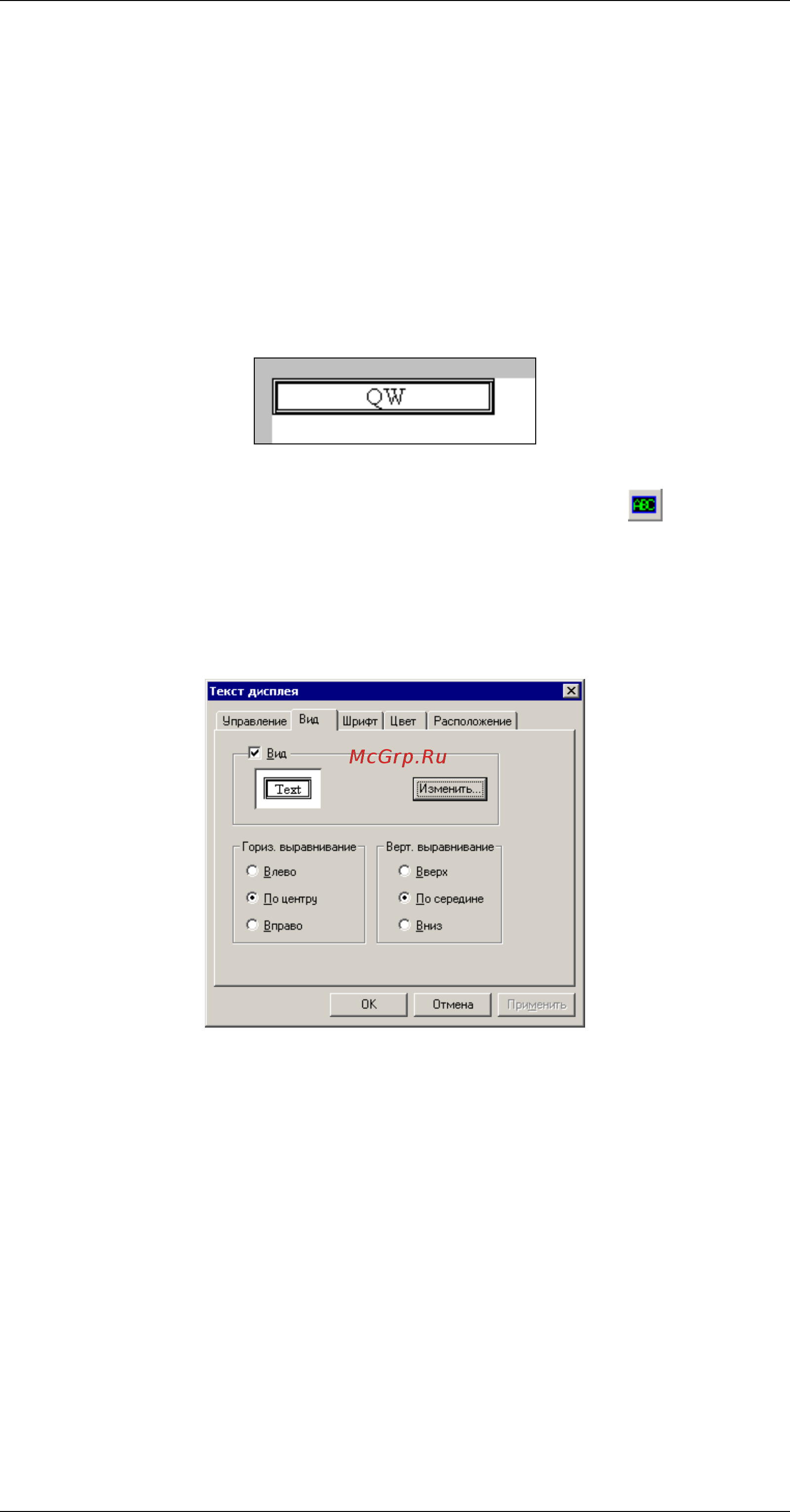

Рисунок 76

Для того чтобы вставить элемент, следует нажать кнопку («Текстовый

индикатор») панели инструментов или выбрать команду «Инструменты | Индика

тор | Текстовый» главного меню.

Указатель мыши приобретет вид рамки будущего индикатора. Следует по

зиционировать указатель на требуемом месте и нажать левую кнопку мыши. Эле

мент будет добавлен на экран или в окно проекта. Одновременно откроется окно

задания свойств элемента (см. рис. 77).

Рисунок 77

На вкладке «Вид» (см. рис. 77) задается вид отображаемого на экране ин

дикатора и параметры его отображения.

Выбором позиции переключателя «Формат» задается формат данных, вы

водимых на индикатор:

 Dec – десятичный;

 Hex – шестнадцатиричный;

 Float – стандартное 4байтовое плавающее число в IEEEформате;

 Unsigned – беззнаковый.

В группе полей «Длина бита» задаются:

 Общая длина бита в поле «Общая»

 Длина части бита с плавающей точкой в поле «Части с пл. точкой».

В группах полей «Выравнивание по вертикали (Верт. выравнивание)» и

«Выравнивание по горизонтали (Гориз. выравнивание)» выбором требуемой по

зиции переключателя задается необходимый тип выравнивания текста (в преде

лах поля элемента): «Влево / По центру / Вправо» по горизонтали, и «По верху /

По середине / По низу» – по вертикали.

Если флажок «Вид» установлен, то индикатор будет отображаться в рамке.

По умолчанию используется рамка, отображаемая одинарной черной линией.
