С элементом могут быть выполнены и другие типовые операции (см. пп.

4.1.12  4.1.19).

5.50. Хронологический график

Элемент «Хронологический график» (см. рис. 200) предназначен для ото

бражения на экране панели графика (графиков), отображающих в режиме реаль

ного времени изменения значений в определенной ячейке (ячейках) памяти. С

помощью «хронологического графика» можно просмотреть историю изменения

данной ячейки.

График сопровождается хронологическими метками, указывающими, в ка

кой момент времени наблюдалось то или иное значение отображаемой величины.

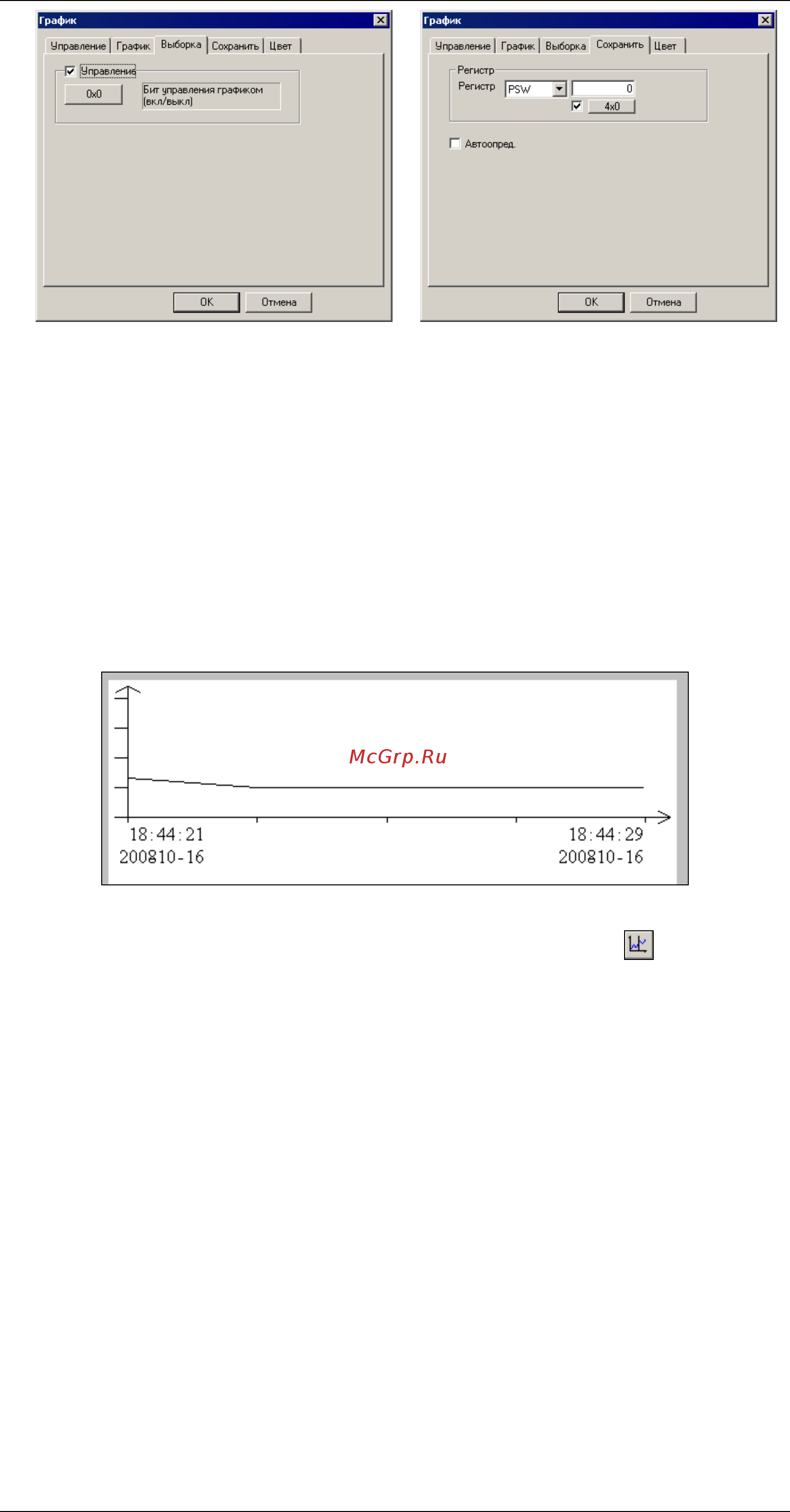

Рисунок 200

Для того чтобы вставить элемент, следует нажать кнопку («Хронологи

ческий график») панели инструментов или выбрать команду «Инструменты | Дан

ные | График архивных данных» главного меню.

Указатель мыши приобретет вид рамки будущего элемента. Следует пози

ционировать указатель на требуем нажать левую кнопку мыши. Эле

мент будет

ом месте и

добавлен на экран или в окно проекта. Одновременно откроется окно

задания свойств элемента «Настройка графика исторических данных» (см.

рис. 201).
