 PSW – оперативная память панели, один адрес занимает один регистр

типа word, максимальный размер зависит от свободной оперативной

памяти (4 кбайт);

 PFW – энергонезависимая память панели, один адрес занимает один ре

гистр типа word, максимальный размер зависит от свободной энергоне

зависимой памяти (4 Мбайт);

 PSB – оперативная память панели, один адрес занимает один бит, мак

симальный размер зависит от свободной оперативной памяти (4 кбайт).

При установке флажка в поле переключателя «Переадресация» становится

доступна кнопка, расположенная справа от переключателя (см. рис. 30, а).

По нажатию этой кнопки открывается дополнительная форма ввода (см.

рис. 30, б), в которой можно задать дополнительный номер регистра для перена

правления в этот регистр информации из связанного регистра.

Внимание!

Все значения вводятся в десятеричном формате.

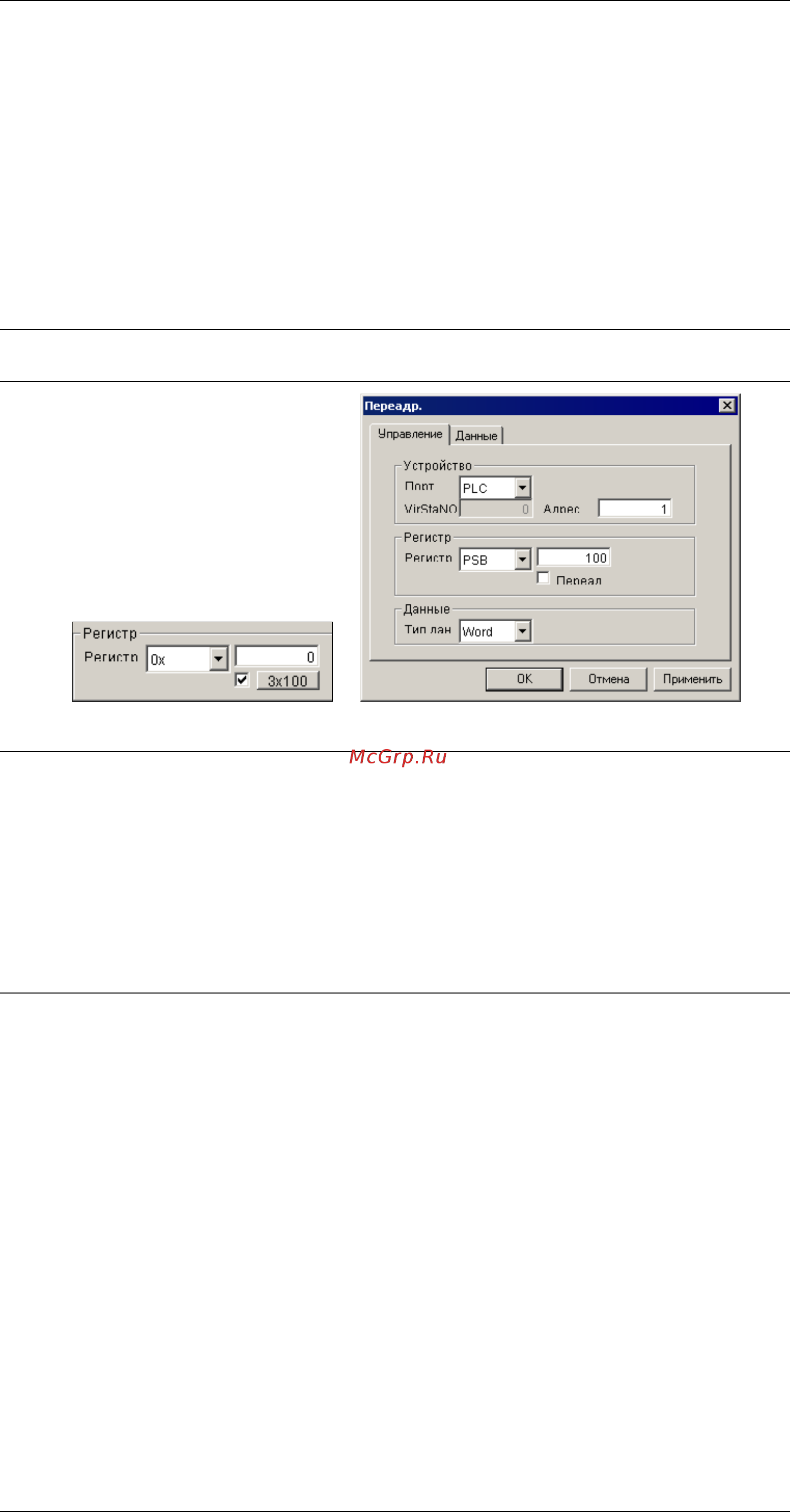

а) б)

Рисунок 30

Примечания.

1. Не рекомендуется часто записывать данные в память PFW т.к. память имеет

ограниченные ресурс перезаписей (50000 циклов).

2. При использовании внутренней памяти панели поле задания адреса ПЛК ста

новится неактивным.

3. В том случае, если все порты связи используются в режиме slave пользователю

не предоставляется выбора способов связи, кроме как обращения к внутренней

памяти.

4. Не рекомендуется использовать адреса регистров внутренней памяти меньше

чем 256.

Пример.

1. Редактируется элемент «Цифровой дисплей».

Для него задается вид адресации и адрес регистра = 10 (Р10) (см. рис.

31, а). Устанавливается флажок переключателя «Переадресация». При

нажатии появившейся кнопки открывается дополнительное окно «Пе

реадресация» (см. рис. 31, б), в котором на вкладке «Управление» ука

зывается вид и адрес переадресующего регистра: 9(Р9), а на вкладке

«Данные», в поле «Время», указывается интервал (см. рис. 31, в). Пе

реключатель «Формат объекта» устанавливается в требуемую пози

цию.
