133

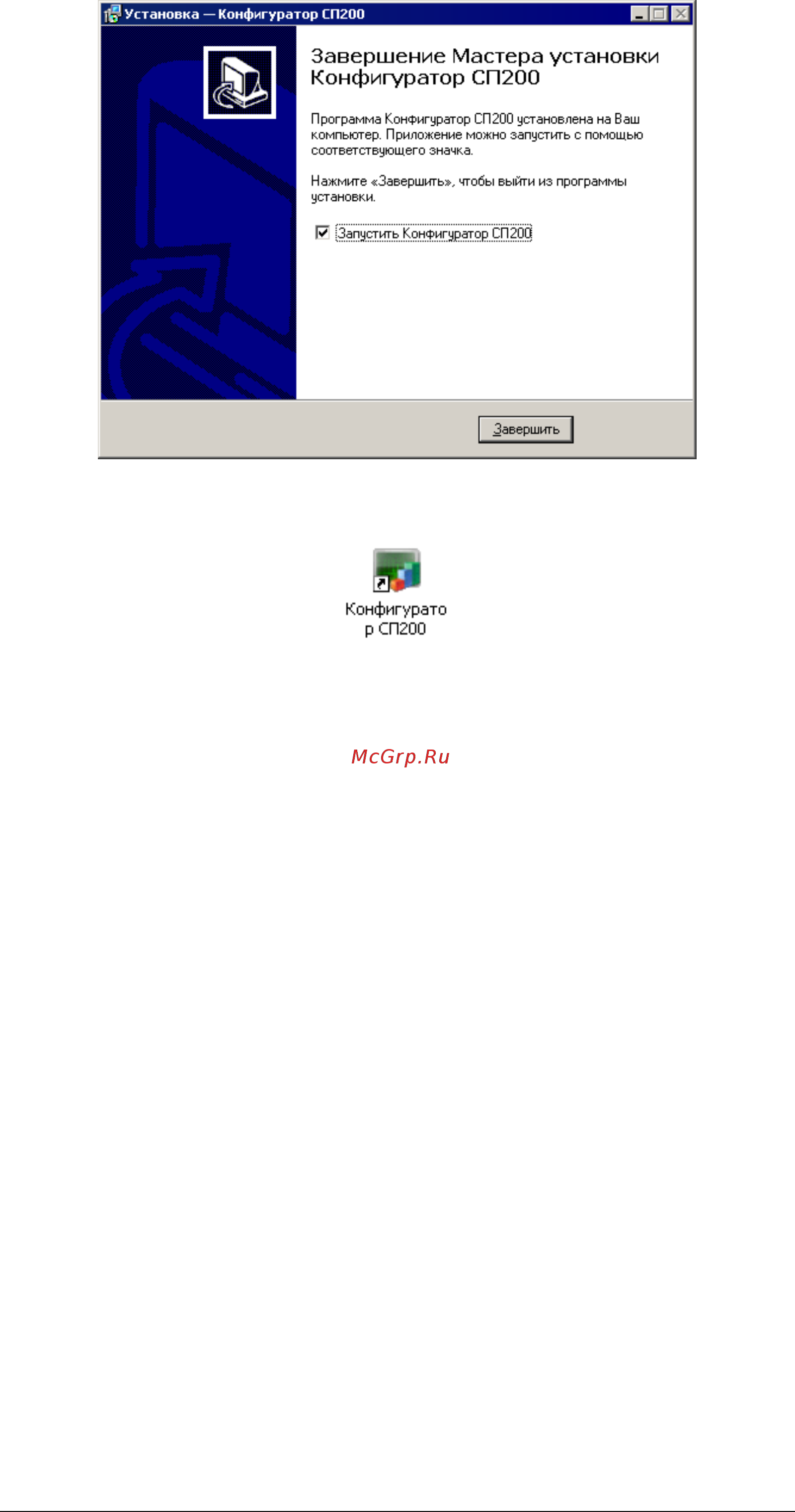

Рисунок 220
На этом процедура установки программы конфигуратора завершается.
Рисунок 221
Для запуска программы следует выбрать команду «Пуск | Программы |
OWEN | Конфигуратор | Конфигуратор» или щелкнуть левой кнопкой мыши на
иконке программы (см. рис. 221).
