UTILISATION
9
Le CORE peut être utilisé comme un monoculaire ou attache frontale pour la
vision de jour. La conception originale permet au monoculaire d'être
rapidement converti en attache et vice-versa.
8.1. CORE comme monoculaire.
Description détaillée du monoculaire CORE peut être trouvée dans la section 9
"OPERATION. CALIBRATION ".
8.2. CORE en attache frontale.
Le CORE en attache est conçu pour utiliser un appareil de jour à la fois de
nuit et de jour, en cas d'intempéries (brouillard, fumée, pluie, etc.).
Pour convertir le monoculaire en attache et pour le monter sur un appareil
de jour, veuillez suivre les instructions suivantes:

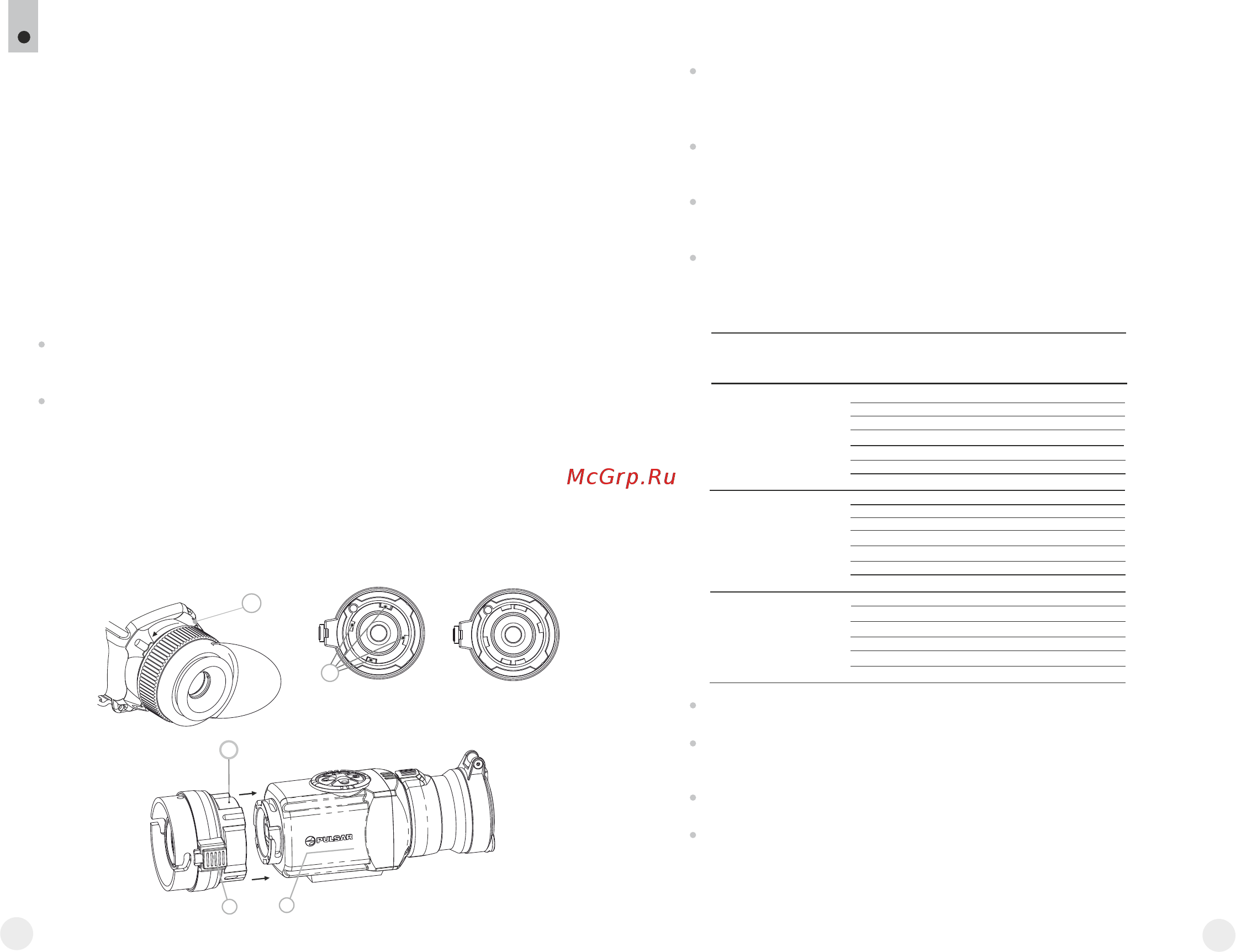

Étape 1. Montage de l’oculaire d’attache sur l’habitacle du CORE
Tournez la bague de verrouillage de l'oculaire (5) dans le sens
antihoraire jusqu'à ce que vous entendiez un clic et retirez l'oculaire (Fig.
4).
Montez sur l'appareil comme suit:l’oculaire d’attache
- Assurez-vous que les reliefs (A) de soient situés au-l’oculaire d’attache
dessus des reliefs inférieurs (Fig. ).5
- Localise de sorte que le verrou (B) soit parallèle au z l’oculaire d’attache
logo Pulsar (L) sur le corps de l’appareil (Fig. ).6
- Insérez dans le corps de l’appareil jusqu'à la butée l’oculaire d’attache
et fixez-le en tournant la bague de verrouillage (7) de l’adaptateur de type
bayonette dans le sens horaire.
Fig.5
Correcte
5
Incorrecte
Fig.6
Fig.4
А
L
B
7
Etape 2. Installation de l’adaptateur pour couvercle sur un appareil
de jour (en utilisant les adaptateurs pour couvercle en metal
DN42/50/56 mm” (SKU#79124/79125/79126)
Sélectionnez un adaptateur/clapet de protection avec un insert
(acheté séparément) du diamètre requis, selon le diamètre extérieur
de l’objectif de votre appareil de jour (voir tableau ci-dessous pour
reference).
Les chiffres de 42 mm, 50 mm ou 56 mm qui figurent dans la
designation de l’adaptateur, correspondent au diamètre de l’objectif de
l’appareil de jour.
Mesurez le diamètre extérieur de l’habitacle de l’objectif de votre
appareil de jour et sélectionnez un insert, selon les données du
tableau ci-dessous.
Exemple: si le diamètre de l’objectif est égal à 42mm et le diamètre
extérieur mesuré de l’objectif est de 47,2mm, il convient d’utiliser un
insert portant la marquage de Ø 47.
Retirez le couvercle (13) de l’adaptateur en effectuant une rotation
dans le sens anti-horaire.
Installez l'insert (14) dans l'adaptateur (15) jusqu’au fond (Fig.4).
Important! Avant d’inserer l’insert, verifiez que sa partie plus
étroite soit en avant.
Installez fermement l'adaptateur avec l'insert sur la lentille de l'objectif
(18) d’un appareil de jour (fig.7).
Enclenchez le levier (19) de la position OUVERTE d'origine à la
position FERMEE (Fig. 7).
Vérifier que l'adaptateur soit installé fermement sur l'objectif. Si vous
découvrez qu'il y a un jeu, veuillez:
Diamètre intérieur
de l'insert, mm
42
50
56
59,7-60,6
60,7-61,6
61,7-62,6
60
61
62
62,7-63,6
63
64
63,7-64,6
65
64,7-65,6
46,7-47,6
47,7-48,6
48,7-49,6
47
48
49
49,7-50,6
50
54,7-55,6
55,7-56,6
56,7-57,6
55
56
57
57,7-58,6
58
59
58,7-59,6
45,5
45,5
46
46
46,5
46,5
51,6
51,6
53,4
53,4
Tableau de compatibilité des inserts pour les appareils diurnes
Diamètre de la lentille de
l'appareil diurne, mm
Diamètre extérieur du
boîtier de l'objectif de
l'appareil, mm
25
24
