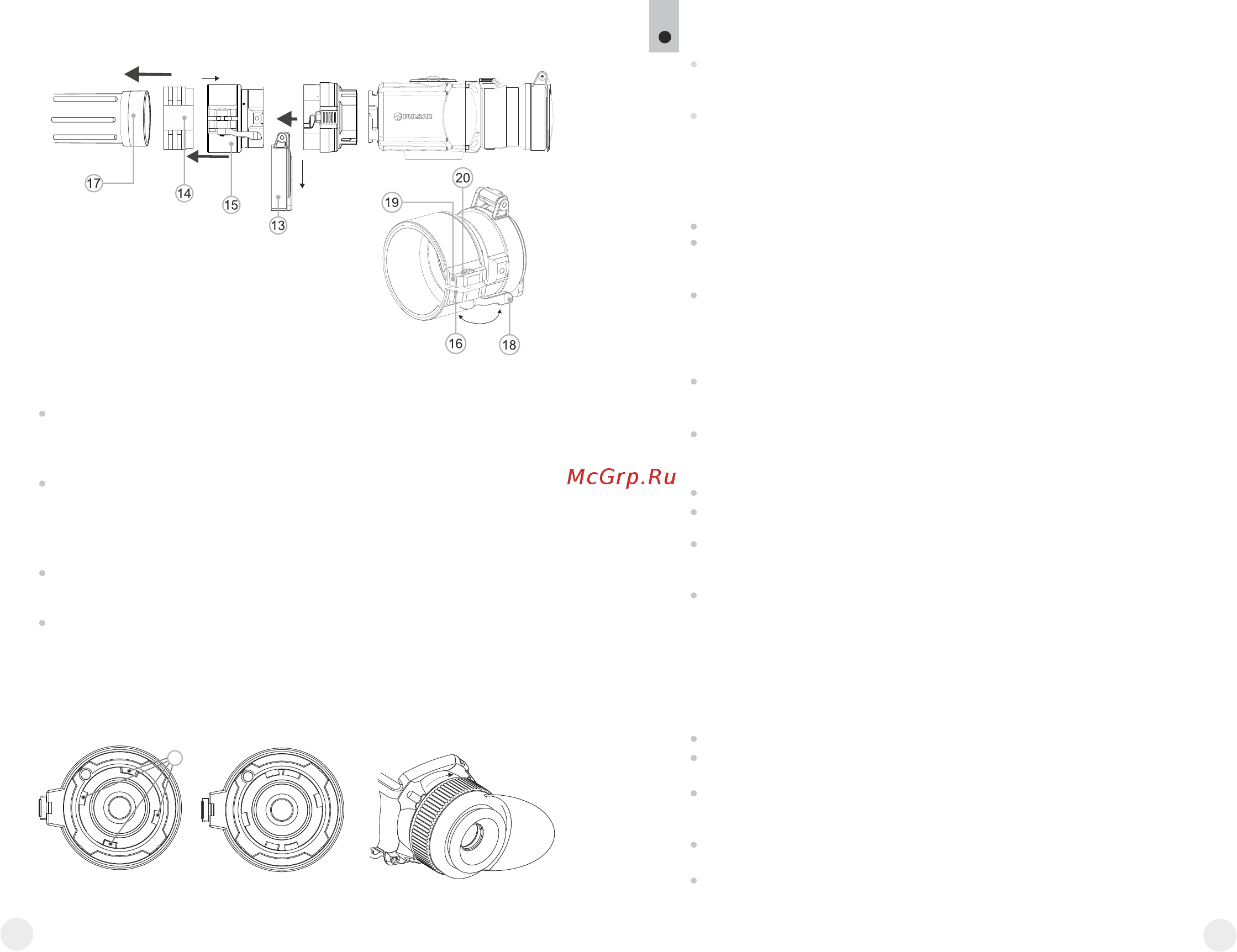

Etapa 3. Instalar el CORE en el dispositivo diurno
Inserte firmemente el CORE con montado en el el ocular del visor acoplable
tapa-adaptador de tal manera que los dientes en el cuerpo del adaptador
entren en las ranuras del . Gire la unidad Core a la ocular del visor acoplable
izquierda hasta escuchar un clic.
Apriete el tornillo (2 ) con llave hexagonal, para asegurarse que al girar 0 una
la palanca, el adaptador con el casquillo encaja bien en el objetivo del
dispositivo diurno.
Para montar el ocular en el CORE, asegúrese de que los salientes inferiores
(C) del ocular coinciden con los salientes amarillas inferiores
(Fig. 8).
Inserte el ocular en el cuerpo del monocular y gire el anillo de bloqueo (5)
hacia la derecha (o en el sentido de las agujas del reloj).
59
58
¡Atención! Antes de la instalación se recomienda engrasar el
cuerpo del dispositivo diurno y la superficie interna del casquillo.
Instalar el ocular en el CORE
CORRECTO
INCORRECTO Fig.8
С
abiertocerrado
Atención! Asegúrese que la línea de horizonte del dispositivo
diurno está paralelo al borde superior/inferior de la pantalla del
monocular CORE.
Fig.7
En el regimen de calibración automática el dispositivo se calibra de forma
independiente de acuerdo con el algoritmo del programa. El sensor se
cierra por la compuerta interna automáticamente. En éste regímen se
permite la calibración manual usando el botón “ON/OFF”.
Encienda el dispositivo, abra la tapa del objetivo.
Mantenga pulsado el botón “MODE” (12) por dos segundos para entrar en
el menú.
Use los botónes de navegación “LEFT” (10) y “RIGHT” (11) para
seleccionar la opción Cal. Seleccione el modo A. Pulse el botón “MODE”
para confirmar.
En el momento de calibración automatica la imagen se hiela durante 1-2
segundos. Ud. va a oir el sonido de la compuerta interno.
Nota: el tiempo entre las calibraciones depende de calentamiento del
sensor. Al encender el dispositivo, la calibración puede tener lugar más
frecuentemente.
EMPLEO. CALIBRACIÓN
10
Abra la tapa del objetivo (1).
Pulse brevemente el botón “ON/OFF” (9) para encender el dispositivo,
mantenga pulsado el botón “MODE” (12) dos segundos para entrar en el
menú.
Use los botónes de navegación “LEFT” (10) y “RIGHT” (11) para
seleccionar el punto Cal. Seleccione el modo M. Pulse el botón MODE para
confirmar. Para salir del menú, mantenga pulsado el botón MODE dos
segundos o espere unos 10 segundos – la salida ocurrirá
automáticamente.
Cierre la tapa del objetivo. Pulse brevemente el botón “ON/OFF” para
calibrar. La imagen se congela durante 1-2 segundos. Luego abra la tapa
del objetivo. La calibración está terminada.
Si en la pantalla aparecen defectos de la imagen (imagen congelada, rayas
verticales etc.) vuelva a calibrar de nuevo con la tapa del objetivo cerrada.
Enciende el dispositivo, abra la tapa del objetivo.
Mantenga pulsado el botón “MODE” (12) por dos segundos para entrar en
el menú.
Use los botónes de navegación “LEFT” (10) y “RIGHT” (11) para
seleccionar la opción Cal. Seleccione el modo H. Pulse el botón MODE
para confirmar.
Pulse brevemente el botón “ON/OFF” para calibrar. La imagen se congela
durante 1-2 segundos. Ud. va a oir el sonido de la compuerta interna. La
calibración está terminada.
Pulse brevemente el botón “ON/OFF” (9) para encender el visor. En el
caso de una descarga completa de las baterías el pictograma parpadea
en la barra de estado.
Lleve a cabo la calibración de la imagen. La calibración permite equilibrar
el fondo de temperaturas del microbolómetro y eliminar los defectos de la
imagen.
Hay tres regímenes de calibración: manual (M), semi-automático (H) y
automático (А).
Regímen de calibración manual (silencioso)
Regímen de calibración semi-automático
Regímen de calibración automática
