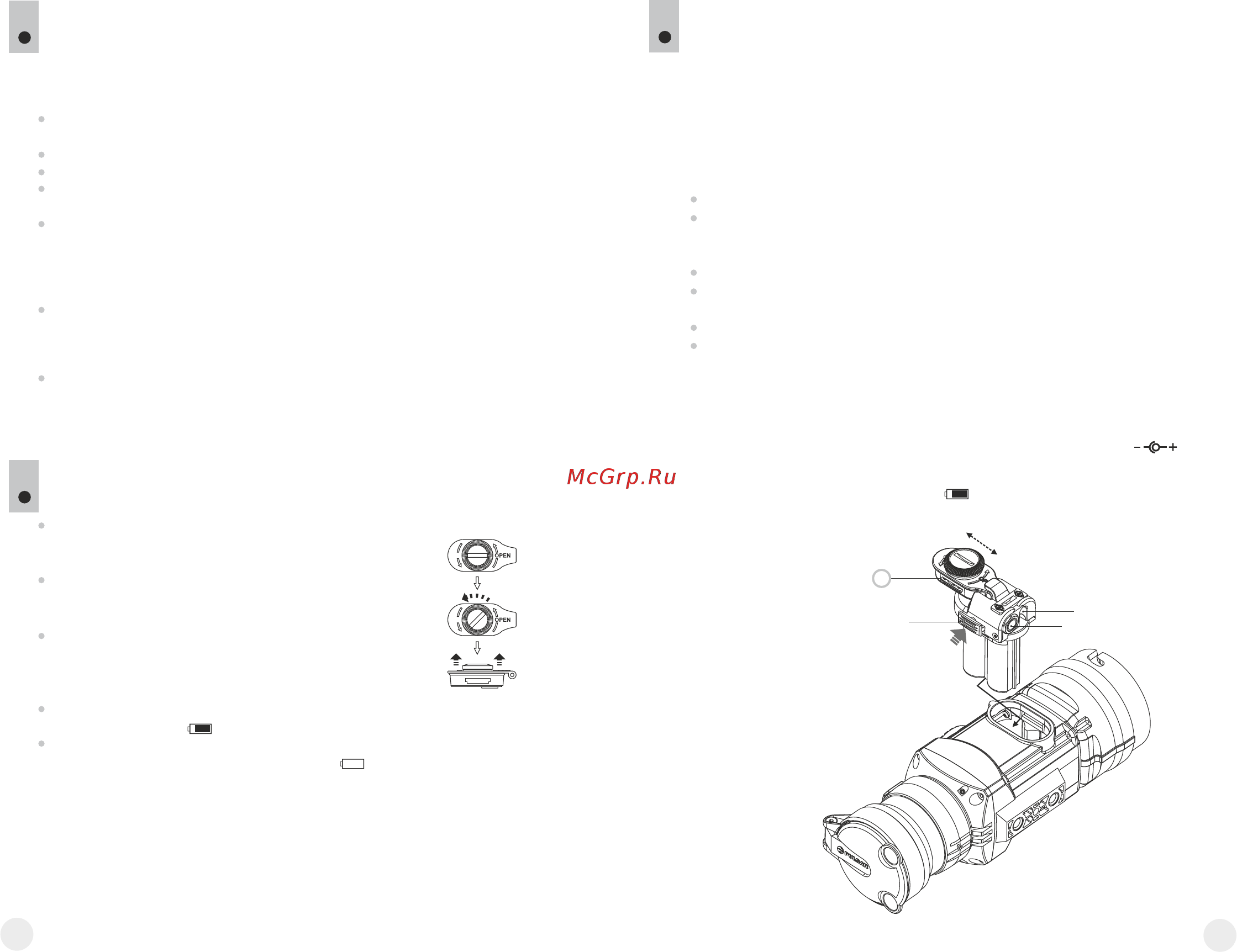

УСТАНОВКА БАТАРЕЙ
7
Поверните ручку крышки контейнера
батарей (6) против часовой стрелки до упора
и снимите ее.
Установите две батареи типа CR123A в
соответствии с маркировкой на крышке
контейнера батарей и внутри контейнера.
Установите крышку контейнера батарей на
место и надавите на нее до щелчка.
Убедитесь в том, что крышка закрылась
с обеих сторон.
Уровень заряда отображается
в строке статуса ( ).
При полном разряде батарей
в строке статуса мигает пиктограмма .
Примечание: не используйте разнотипные элементы питания
или батареи с разным уровнем заряда.
Перед началом эксплуатации прибора убедитесь, что Вы установили и
настроили прибор согласно инструкциям раздела 8 “Эксплуатация”.
Храните прибор с закрытой крышкой объектива и в чехле.
Выключите прибор после использования.
Самостоятельно ремонтировать и разбирать гарантийный прибор
запрещается!
Прибор может эксплуатироваться в широком диапазоне температур.
Если прибор эксплуатировался на холоде и был внесен в теплое
помещение, не вынимайте его из чехла в течение не менее 2-3 часов,
это позволит предотвратить появление конденсата на внешних
оптических элементах.
Для обеспечения безотказной работы, предупреждения и устранения
причин, вызывающих преждевременный износ или выход из строя узлов
и деталей, необходимо своевременно проводить технический осмотр и
обслуживание прибора.
ВНИМАНИЕ! Запрещается направлять объектив прибора на
интенсивные источники тепла, такие как солнце. Это может
вывести электронные компоненты прибора из строя. На
повреждения, вызванные несоблюдением правил эксплуатации,
гарантия не распространяется.
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ
6
Прибор предназначен для длительного использования. Для обеспечения
долговечности и полной работоспособности необходимо придерживаться
следующих рекомендаций:
Открыть:
86
Внимание: не используйте перезаряжаемые аккумуляторы, т.к. при их
использовании индикация заряда отображается неверно и возможно
внезапное отключение прибора во время работы.
Переходник внешнего питания (входит в комплект) позволяет
использовать в качестве внешнего источника питания:
- power bank (выходное напряжение 5В, штекер USB) либо
- аккумуляторную батарею EPS3I или EPS5 (выходное напряжение
12В; штекер стандарта 2,1 мм).
Порядок подключения:
Внимание! При работе от источника внешнего питания индикация
разряда батареи (пиктограмма ) не отражает актуальный
уровень заряда.
ВНЕШНЕЕ ПИТАНИЕ
8
Откройте и снимите крышку контейнера батарей (см. раздел 7).
Установите переходник внешнего питания в контейнер батарей
монокуляра (см.рис.3). Убедитесь в том, что защелки (С)
адаптера защелкнулись с обеих сторон.
Закрепите крышку (6) на адаптере (см. рис.3).
Подключите Ваш power bank к разъему USB (5V) либо
блок питания EPS3I/EPS5 к разъему внешнего питания (12V).
Включите прибор кратким нажатием кнопки “ON/OFF” (9).
Для того чтобы извлечь переходник внешнего питания, нажмите
на защелки с обеих сторон и достаньте его.
Примечание. При использовании собственного источника питания в
штекере питания, подключаемом к прибору, центральный контакт
должен быть “+”.
Возможная маркировка на штекере или источнике питания
Рис. 2
87
Рис. 3
6
5V
12V
PUSH
C
