91
90

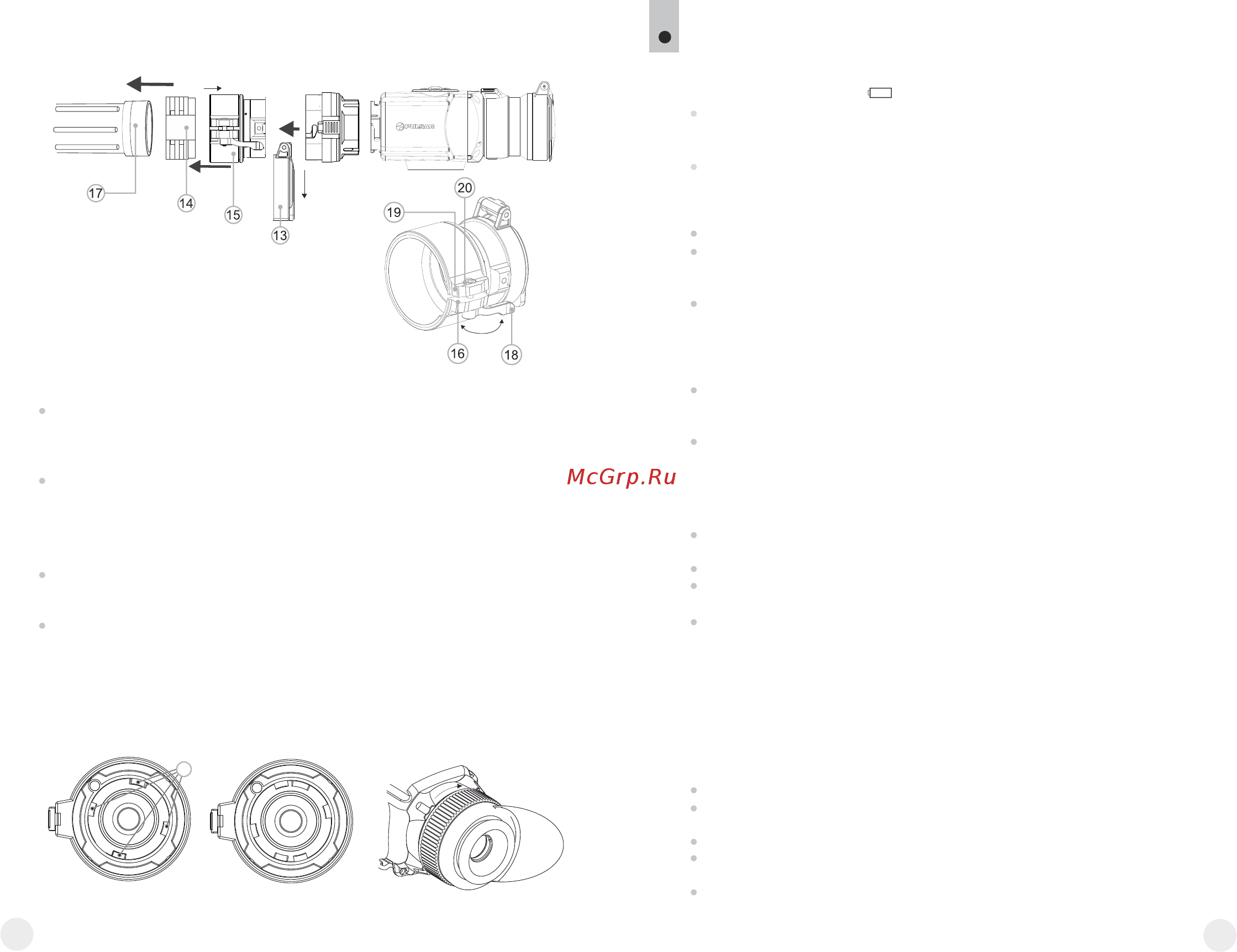

Этап 3. Установка прибора CORE на дневной прибор
Плотно вставьте прибор CORE с установленным окуляром насадки в
крышку-адаптер таким образом, чтобы штифты в корпусе адаптера
вошли в пазы окуляра насадки. Поверните прибор CORE против часовой
стрелки до щелчка.
C помощью шестигранного ключа подожмите винт (20), чтобы при
повороте рычага адаптер с вкладышем плотно прилегали к объективу
дневного прибора.
Установка окуляра на прибор CORE
Для установки окуляра на монокуляр убедитесь в том, что верхние
выступы (С) окуляра совмещены с нижними выступами желтого цвета,
(рис. 8).
Вставьте окуляр в корпус прибора и поверните стопорное кольцо (5)
окуляра по часовой стрелке.
Перед установкой крышки-адаптера рекомендуется обезжирить корпус
объектива дневного прибора и внутреннюю поверхность вкладыша.
правильно
неправильно
- Затяните стопорный винт (19).
С
открыто
закрыто
Убедитесь в том, что линия горизонта дневного прибора
находится параллельно нижнему/верхнему краю дисплея
монокуляра CORE.
РАБОТА С ПРИБОРОМ. КАЛИБРОВКА.
10
Включите прибор нажатием кнопки “ON/OFF” (9). В случае разряда
батарей пиктограмма в строке статуса начнет мигать.
Откройте крышку (1) объектива.
Включите прибор кратким нажатием кнопки “ON/OFF” (9), нажмите и
удерживайте кнопку “MODE” (12) в течение двух секунд для входа в
меню.
Кнопками навигации “LEFT” (10) и “RIGHT” (11) выберите пункт Cal.
Кнопками навигации выберите режим “М”. Нажмите кнопку “MODE”
для подтверждения. Для выхода из меню нажмите и удерживайте
кнопку “MODE” в течение двух секунд или подождите 10 секунд для
автоматического выхода.
Закройте крышку объектива. Для калибровки кратко нажмите кнопку
“ON/OFF”. Изображение застынет на 1-2 секунды. Затем откройте
крышку объектива. Калибровка произведена.
В случае появления на дисплее артефактов (застывшего
изображения, вертикальных полос и т.п.) повторно произведите
калибровку.
Включите прибор, откройте крышку объектива.
Нажмите и удерживайте кнопку “MODE” (12) в течение двух секунд
для входа в меню.
Кнопками навигации “LEFT” (10) и “RIGHT” (11) выберите пункт Cal.
Кнопками навигации выберите режим “H”. Нажмите кнопку “MODE”
для подтверждения.
Для калибровки кратко нажмите кнопку “ON/OFF”. Изображение
застынет на 1-2 секунды, и Вы услышите звук внутренней шторки.
Калибровка произведена.
При использовании автоматического режима прибор калибруется
самостоятельно согласно программному алгоритму. Сенсор
закрывается внутренней шторкой автоматически. В данном режиме
допускается калибровка прибора пользователем с помощью кнопки
“ON/OFF”.
Включите прибор, откройте крышку объектива.
Нажмите и удерживайте кнопку “MODE” в течение двух секунд для
входа в меню.
Кнопками навигации “LEFT” (10) и “RIGHT” (11) выберите пункт Cal.
Кнопками навигации выберите режим “A”. Нажмите кнопку “MODE”
для подтверждения.
В момент автоматической калибровки изображение застынет на 1-2
секунды, и Вы услышите звук внутренней шторки.
Ручной (бесшумный) режим калибровки
Произведите калибровку изображения. Калибровка позволяет
выровнять температурный фон микроболометра и устранить
недостатки изображения.
Доступны три режима калибровки: ручной (M), полуавтоматический
(H) и автоматический (А).
Полуавтоматический режим калибровки
Автоматический режим калибровки
Рис. 7
Рис. 8
