Pulsar Core FXQ50 [46/52] Эксплуатация
![Pulsar Core FXQ50 [46/52] Эксплуатация](/views2/1484724/page46/bg2e.png)
Подробное описание использования монокуляра CORE находится
в разделе 9 “РАБОТА С ПРИБОРОМ. КАЛИБРОВКА”.
ЭКСПЛУАТАЦИЯ
9
Прибор CORE может использоваться в качестве монокуляра или
насадки на дневной прибор. Оригинальная конструкция позволяет
быстро трансформировать монокуляр в насадку и обратно.
8.2. CORE в качестве насадки.
8.1. CORE в качестве монокуляра.
CORE в качестве насадки предназначен для использования дневного
прибора как ночью, так и днем в сложных погодных условиях (туман,
смог, дождь).
Для трансформации монокуляра в насадку и установки на дневной
прибор необходимо выполнить описанные ниже инструкции:

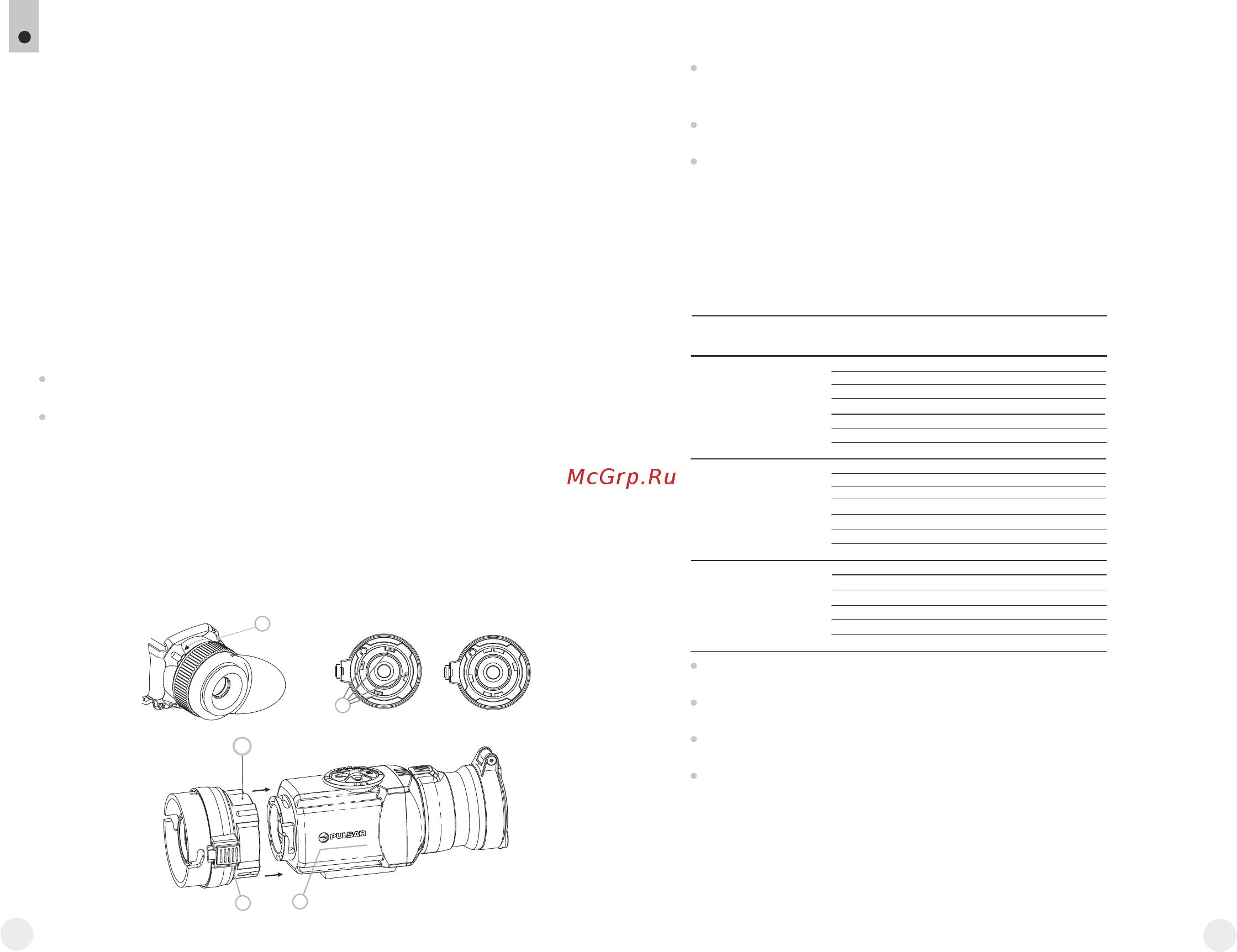

Этап 1. Установка окуляра насадки на прибор CORE.
Поверните стопорное кольцо (5) окуляра против часовой стрелки
до щелчка и снимите окуляр (рис. 4).
Установите окуляр насадки на прибор, для этого:
- Убедитесь в том, что выступы (A) окуляра насадки находятся над
нижними выступами (рис. 5).
- Позиционируйте окуляр насадки таким образом, чтобы защелка
(B) находилась параллельно логотипу Pulsar (L) на корпусе
монокуляра (рис.6).
- Вставьте окуляр насадки в корпус прибора до упора и
зафиксируйте его, повернув стопорное байонетное кольцо (7) по
часовой стрелке.
правильно
неправильно
5
L
B
7
А
Этап 2. Установка крышки-адаптера на дневной прибор
(с использованием металлических “Крышек-адаптеров
DN42/50/56 мм” (SKU#79124/79125/79126)
Подберите крышку-адаптер с вкладышем (приобретается
отдельно) нужного диаметра в зависимости от наружного
диаметра объектива Вашего дневного прибора.
Обозначение 42 мм / 50 мм / 56 мм в наименовании адаптера
означают световой диаметр объектива дневного прибора.
Измерьте внешний диаметр корпуса объектива Вашего дневного
прибора и выберите вкладыш, руководствуясь данными в
таблицах.
Пример. Если световой диаметр Вашего дневного прибора
составляет 42 мм, а измеренный внешний диаметр объектива
47,2 мм, Вам необходимо использовать вкладыш, на котором
нанесена маркировка “Ø 47”
Таблица подбора вкладышей для дневных приборов
- Ослабьте шестигранным ключом (S=2mm) стопорный винт (19).
- Затяните винт (20) шестигранным ключом (S=4mm) с усилием,
необходимым для обеспечения плотной посадки адаптера на
объективе.
Световой диаметр
объектива дневного
прибора, мм
Внешний диаметр
корпуса объектива
дневного прибора, мм
Внутренний диаметр
вкладыша, мм
42
50
56
59,7-60,6
60,7-61,6
61,7-62,6
60
61
62
62,7-63,6
63
64
63,7-64,6
65
64,7-65,6
46,7-47,6
47,7-48,6
48,7-49,6
47
48
49
49,7-50,6
50
54,7-55,6
55,7-56,6
56,7-57,6
55
56
57
57,7-58,6
58
59
58,7-59,6
45,5
45,5
46
46
46,5
46,5
51,6
51,6
53,4
53,4
Снимите крышку (13) с адаптера, повернув ее против часовой
стрелки.
Установите вкладыш (14) в адаптер (15) до упора (рис.4)
Вкладыш должен устанавливаться суженной частью вперед!
Установите до упора адаптер с вкладышем на объектив (17)
дневного прибора (рис.7).
Переведите рычаг (18) из первоначального положения
“открыто” в положение “закрыто” (рис.7). Проверьте, плотно ли
адаптер прилегает к объективу.
В случае наличия люфта сделайте следующее:
Рис. 4
Рис. 5
Рис. 6
88
89
