INSERIMENTO DELLE BATTERIE
7
Girare la manopola del vano batteria (6) in senso
antiorario a fondo e rimuoverlo.
Inserire due batterie CR123A secondo la
marcatura sul у all'interno del coperchio del vano
batteria.
Rimettere il coperchio della batteria alla sua
posizione, premere fino a un click – il coperchio
sarà chiuso.
Assicurarsi che il coperchio sia inserito da
entrambi i lati.
Nota bene: non utilizzare batterie di diverso tipo o con diversi livelli di
carica.
Attenzione: non utilizzare batterie ricaricabili in quanto il loro uso provoca un'
imprecisa indicazione del livello di carica e possono causare una brusca
interruzione del funzionamento.
Prima dell’uso assicurarsi di aver montato e regolato il visore secondo il
paragrafo 9 “Operatività” delle istruzioni.
Conservare l'obiettivo nell'astuccio coperto.
Spegnere l’ apparecchio dopo l'uso.
La garanzia si perde se lo strumento viene riparato oppure smontato.
Il сannocchiale funziona nell'ampia scala di temperatura. Se però il
сannocchiale è stato esposto al freddo, non accenderlo per 2 o 3 ore.
Per assicurare il funzionamento corretto e per eliminare guasti che provocano
l'usura anticipata o la rottura, è obbligatoria la manutenzione ordinaria.
LINEE GUIDA PER L’USO
6
Il CORE è progettato per un uso a lungo termine. Per assicurare performance
costanti seguire i seguenti punti:
APRIRE:
AVVERTENZA! Non puntare la lente dell'obiettivo dell'unità verso
fonti di luce intensa, quali i dispositivi che emettono radiazioni laser
o il sole, per non rischiare di compromettere la funzionalità dei
componenti elettronici. La garanzia non copre eventuali danni
causati da un uso improprio.
71
70
Il livello di carica viene indicato nel basso del display nella barra di
stato.
In caso di batteria scarica, un'icona lampeggia nella barra di stato e
nel centro del display.

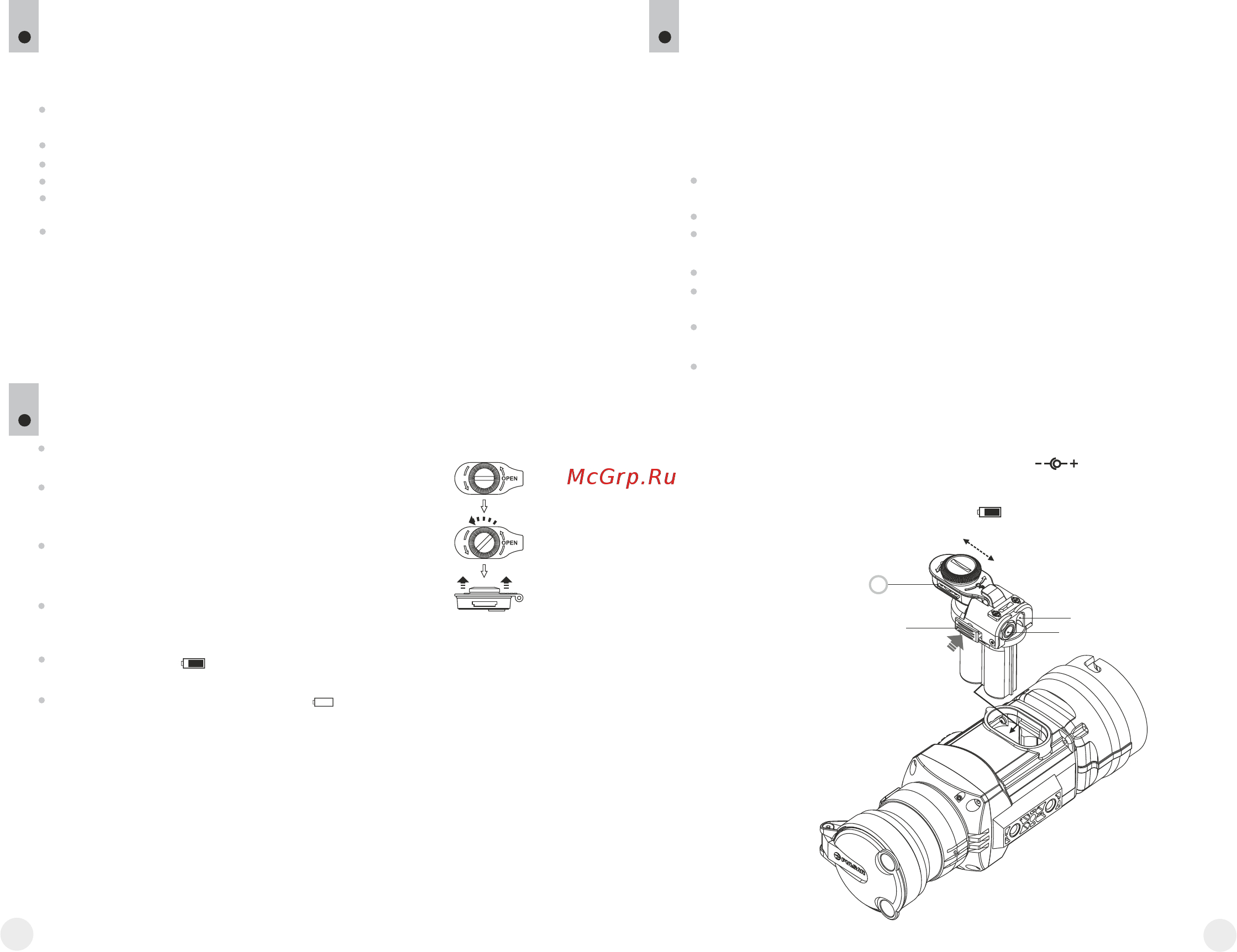

Fig. 2
L'adattatore per alimentazione esterna consente di utilizzare come
alimentazione esterna:
un accumulatore (uscita tensione 5V, presa USB) o la batteria EPS3I /
EPS5 (tensione di uscita 12V; 2,1 mm spina).
Come collegare:
Attenzione! Quando l'unità funziona con alimentazione esterna, è
possibile che l'indicatore di batteria ( ) non visualizzi il livello di
carica della batteria.
ALIMENTAZIONE ESTERNA
8
Aprire e rimuovere il vano coperchio della batteria (vedere sezione
7).
Installare l'adattatore nel vano batteria del monocolo (vedi fig. 3).
Assicurarsi che le chiusure dell'adattatore (C) siano schioccate su
entrambi i lati.
Fissare il tappo (6) sull'adattatore ( vedi fig. 3).
Collegare l'accumulatore di energia con la porta USB (5V) o la
EPS3I/EPS5 con la presa di alimentazione esterna (12V).
Accendere l'apparecchio con una breve pressione del tasto
"ON/OFF" (9).
Per rimuovere l'adattatore esterno, spingendo i fermi su entrambi i lati
e tirare.
Quando si utilizza il proprio alimentatore esterno, il pin centrale
dell'alimentatore ,da collegare alla presa “Power” ,del termovisore
deve avere il segno +
L'alimentatore o il pin potrebbe avere il simbolo
Fig. 3
8
6
5V
12V
PUSH
C
