8.1. El CORE como monocular
La descripción detallada del monocular CORE se puede encontrar en la
sección 9 "EMPLEO. CALIBRACIÓN".
EMPLEO
9
El CORE se puede utilizar como un monocular térmico o un visor acoplable
a un visor diurno. El diseño original le permite convertir rápidamente el
monocular en visor acoplable y viceversa.
8.2. El CORE como visor acoplable
El CORE está diseñado para usarlo con un tanto de dispositivo diurno
noche, como de día, incluso en condiciones atmosféricas complejas
(nieble, smog, lluvia).
Para convertir el monocular en un visor acoplable y montarlo en dispositivo
diurno siga, por favor, las instrucciones siguientes:

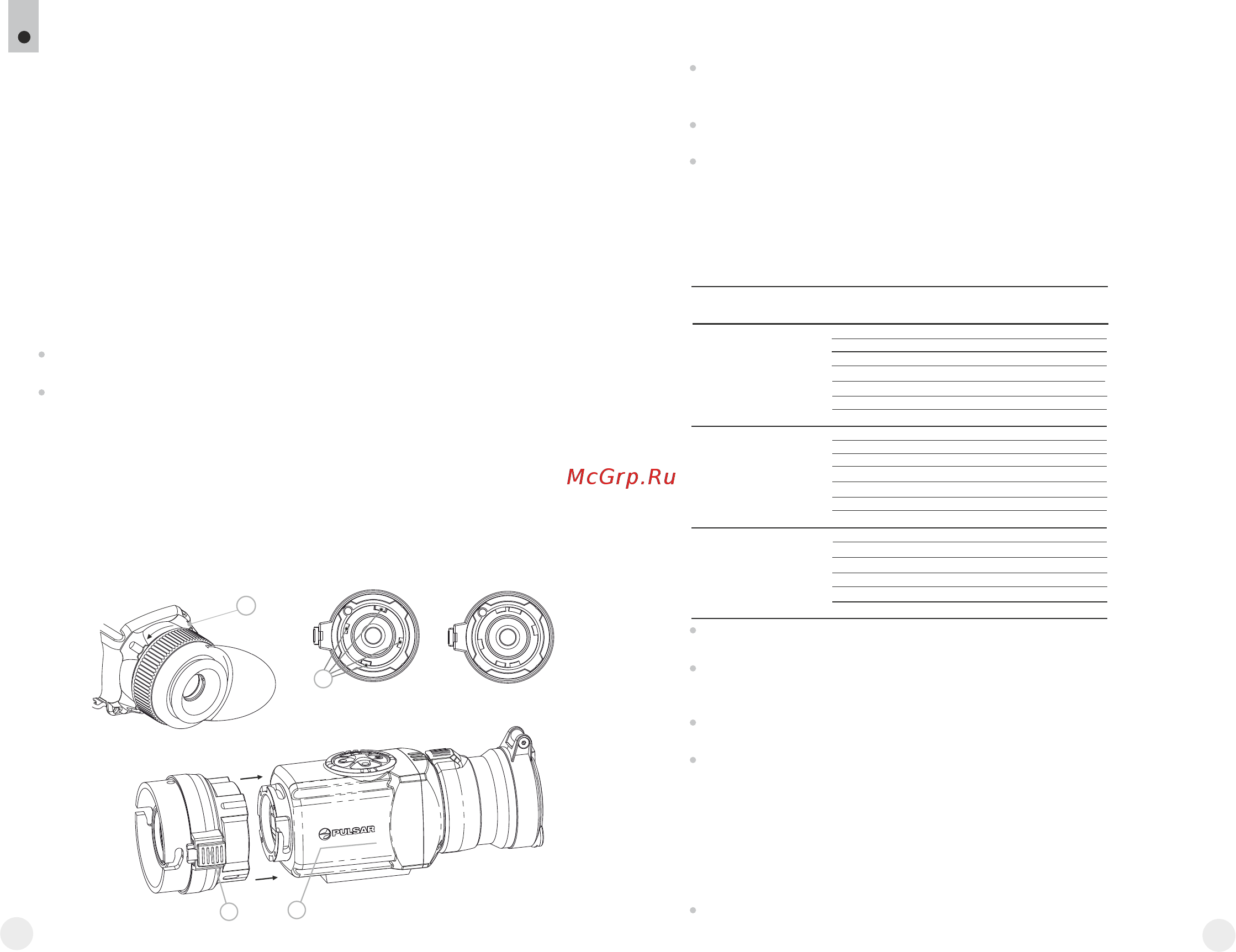

Etapa 1. Montaje del adaptador en el monocular CORE
Gire la anilla de bloqueo (5) del ocular en el sentido contrario a las agujas
del reloj hasta que oiga un clic y desmonte el ocular (Fig.4).
Monte en el monocular del modo siguiente:el ocular del visor acoplable
- Asegúrese de que los salientes (A) del adaptador se encuentran por
encima de los salientes inferiores (Fig. 5).
- Coloque de modo que la cerradura (B) es el ocular del visor acoplable
paralela al logotipo Pulsar (L) en el cuerpo del monocular (Fig. ). 6
- Inserte en el cuerpo del monocular hasta el el ocular del visor acoplable
fin y fíjelo girando la a (7) en sentido de las agujas nilla de tipo bayoneta
del reloj.
Fig.4
Fig.5
CORRECTO
INCORRECTO
5
А
L
B
Fig.6
Etapa 2. Instalar la Tapa-adaptador en dispositivo diurno
(usando las Tapas-adaptadores DN42/50/56 mm metálicos)
(SKU#79124/79125/79126)
Seleccione un adaptador con un casquillo (comprado por separado)
del diámetro necesario. Debe elegirlo en función de la medida del
diámetro exterior del objetivo de su . dispositivo diurno
Una inscripción - 42 mm, 50 mm o 56 mm - en el adaptador designa el
diámetro de luz del objetivo del . dispositivo diurno
Mida el diámetro exterior del cuerpo del objetivo de su dispositivo
diurno y elija el casquillo de acuerdo a la medida indicada en las
tablas.
Ejemplo: si el diámetro de luz de su dispositivo es fuera de 42mm, y la
medida exterior del objetivo es fuera de 47,2 mm, utilice el casquillo
marcado con “Ø 47”.
Saque la tapa (13) del adaptador girándola en el sentido inverso a las
agujas del reloj.
Instale el casquillo (14) en el adaptador (15) hasta el final (ver. Fig.4).
Importante! El casquillo debe instalarse con la parte angosta
hacia adelante (ver el esquema).
Instale por completo el adaptador con el casquillo sobre el objetivo
(17) del visor diurno (ver. Fig.4).
Cambie la palanca (18) de la posición inicial “ABIERTO” a la posición
“CERRADO” (ver. Fig.4).
Verifique que el adaptador encaja bien sobre el objetivo. Si no fuese
así y tuviese alguna holgura, haga lo siguiente:
- Afloje el tornillo de bloqueo (19) con la llave hexagonal (S=2 mm).
- Apriete el tornillo (20) con una llave para hexagonal (S=4 mm) con el
esfuerzo de apriete, necessario para asegurar que el adaptador esté
bien ajustado al objetivo.
Apriete el tornillo (19).
Diámetro de la lente
del dispositivo diurno, mm
El diámetro externo del
cuerpo del objetivo del
dispositivo diurno, mm
El diámetro interno
del casquillo, mm
La tabla de la compatibilidad de los casquillos y los dispositivos diurnos
42
50
56
59,7-60,6
60,7-61,6
61,7-62,6
60
61
62
62,7-63,6
63
64
63,7-64,6
65
64,7-65,6
46,7-47,6
47,7-48,6
48,7-49,6
47
48
49
49,7-50,6
50
54,7-55,6
55,7-56,6
56,7-57,6
55
56
57
57,7-58,6
58
59
58,7-59,6
45,5
45,5
46
46
46,5
46,5
51,6
51,6
53,4
53,4
12
57
56
