BETRIEB
9
8.2. CORE als Vorsatzgerät.
CORE als Vorsatzgerät ermöglicht den Betrieb des Tageslichger tes ä
sowohl am Tag, als auch in der Nacht, auch unter
Schlechtwetterbedingungen (Nebel, Dunst, Regen).
Für den Umbau des Monokulars in das Vorsatzgerät ist es folgende
Vorschriften zu erfüllen:

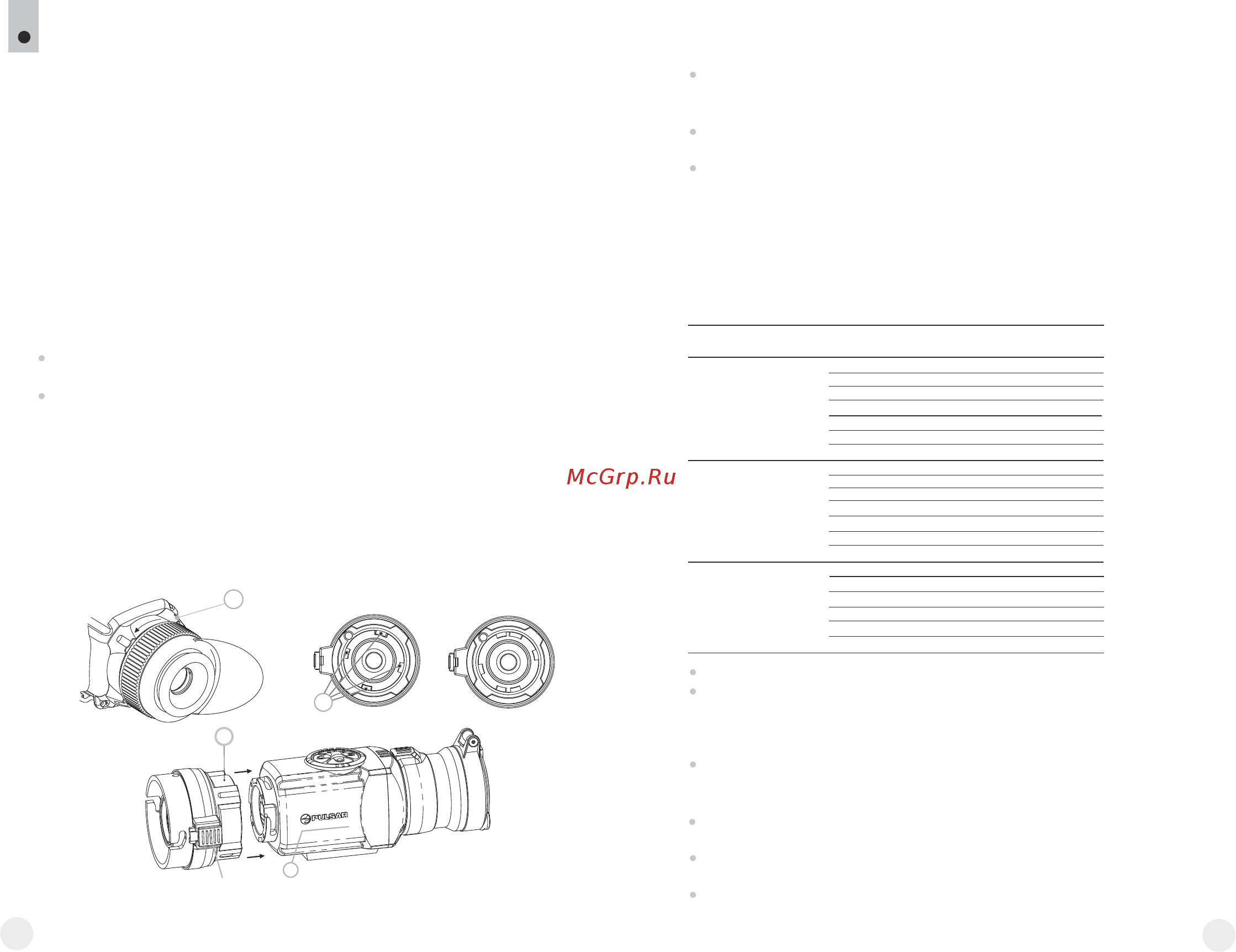

Schritt 1. Montage des Okulares des Vorsatzgerätes auf das
Wärmebildgerät CORE.
Drehen Sie den Haltering des Okulars (5) gegen Uhrzeigersinn bis ein
Klicken ertönt, nehmen Sie das Okular ab (Abb. 4).
Bringen Sie an das Gerät auf folgende das Okular des Vorsatzgerätes
Weise an:
Vergewissern Sie sich, dass sich die Vorsprünge (A) über den unteren
Vorsprüngen befinden (Abb.5).
- Bringen Sie d so unter, dass die Klinkeas Okular des Vorsatzgerätes
(B) (L) dem Logo Pulsar auf dem Gehäuse des Gerätes parallel liegt
(Abb. )6
- Setzen d ins Gehäuse bis zum Anschlag as Okular des Vorsatzgerätes
ein, fixieren Sie ihn durch das Drehen des (7) im Bajonettring
Uhrzeigersinn.
Abb.4
Abb.5
korrekt
falsch
5
8.1. CORE als Monokular.
Die ausführliche Beschreibung des Core Monokulars befindet sich im
Kapitel 9 “EINSTELLUNG DES GERÄTES. KALIBRIERUNG“.
Das Wärmebildgerät kann als Monokular und auch als betrieben werden.
Die Neukonstruktion ermöglicht das Monokular in das Vorsatzgerät schnell
umzubauen.
А
Abb.6
7
B
L
Schritt 2. Montage des Deckel-Adapters auf das Taglichtgerät
(mithilfe der “Adapter-Deckel DN42/50/56 mm”
(SKU#79124/79125/79126)).
Dem Objektivlinsendurchmesser Ihres Tageslicht s entsprechend gerät
nehmen Sie den Adapter mit Übergangsringen (zusätzlich gekauft) mit
dem passenden Durchmesser.
Die Zeichen 42 mm, 50 mm, 56 mm im Adapternamen bezeichnen die
Größe des Objektivlinsendurchmessers des Tageslicht s.gerät
Messen Sie den Außendurchmesser des Objektivs Ihres Fernrohrs
und wählen Sie den passenden Übergangsring laut der Tabelle.
Beispiel. Wenn de r Objektivl i nsendurch messer Ihres
Tageslicht s 42 mm beträgt und der ausgemessene gerät
Außendurchmesser des Objektivs 47,2 mm ist, benutzen Sie den
Übergangsring mit der Markierung “Ø 47”.
Kompatibilität der Übergangsringe mit Tageslichtzielfernrohren
Den Deckel (13) entgegen dem Uhrzeigersinn drehend abnehmen.
Setzen Sie den Übergangsring (14) in den Adapter (15) bis zum
Anschlag ein (s. Abb.4)
Der Übergangsring soll mit dem geengten Teil nach vorne
eingelegt werden!
Bringen Sie den Adapter mit dem eingesetzten Übergangsring an das
Objektiv (17) des Tageslichtgerätes an (Abb.7).
Achtung! Vergewissern Sie sich, dass die Linie des Horizonts
des Tageslichtgerätes parallel zum unteren/oberen Rand des
Bildschirmes des Monokulars CORE liegt.
Bringen Sie den Hebel (18) von der Position “AUF” in die Position
„ZU“ (Abb.7).
Vergewissern Sie sich, dass der Adapter an das Objektiv eng anliegt.
Falls die Luft bleibt, sollen Sie folgende Anweisungen befolgen:
Kompatibilität der Übergangsringen für die Tageslichtgeräte
Objektivlinsen-
durchmesser, mm
Aufsteckdurchmesser des
optischen Geräts, mm
Innendurchmesser
der Übergangsring, mm
42
50
56
59,7-60,6
60,7-61,6
61,7-62,6
60
61
62
62,7-63,6
63
64
63,7-64,6
65
64,7-65,6
46,7-47,6
47,7-48,6
48,7-49,6
47
48
49
49,7-50,6
50
54,7-55,6
55,7-56,6
56,7-57,6
55
56
57
57,7-58,6
58
59
58,7-59,6
45,5
45,5
46
46
46,5
46,5
51,6
51,6
53,4
53,4
12
41
40
