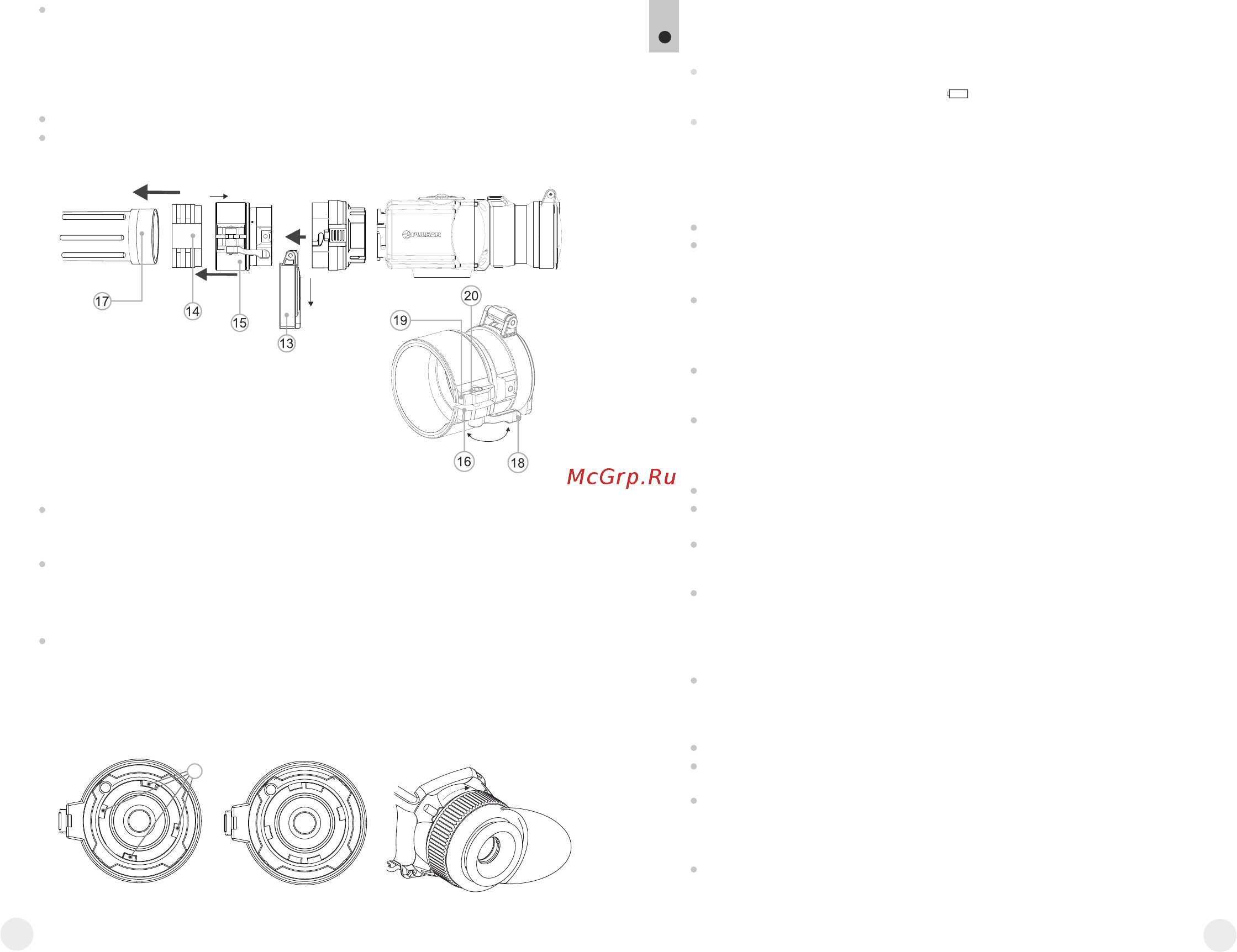

Fase 3. Montaggio del Core su un dispositivo diurno
Inserire sul Core il oculare per il visore applicabile in modo che i perni
corrispondano ai relativi interstizi. Girare il Core in senso antiorario fino a
sentire un click.
Stringere la vite (20) con la chiave esagonale per garantire che quando si
gira la leva, l’attacco si adatta perfettamente alla campana del dispositivo
diurno.
Per montare l'oculare sull'unità, assicurarsi che i perni inferiori (C)
dell'oculare corrispondano agli interstizi inferiori (Fig. 8). Inserire l'oculare
nel corpo dell'unità e ruotare l'anello di bloccaggio (5) in senso orario.
Se c'è gioco:
- Allentare la vite di bloccaggio (19) con la chiave esagonale
(S = 2 mm).
- Serrare la vite (20) con chiave (S=4 mm) con la forza di chiusura
necessaria per garantire che l'adattatore si adatti strettamente alla lente
obiettivo.
Serrare la vite di bloccaggio (19).
Attenzione! Prima dell'installazione si consiglia di sgrassare la
campana del dispositivo diurno, e l'interno dell'adattatore.
75
74
Montaggio dell’oculare sul Core
Fig.8
SBAGLIATOCORRETTO
С
CHIUSO
APERTO
Attenzione! Assicurarsi che linea dell'orizzonte del dispositivo
diurno del monocolo è parallela al bordo superiore/inferiore
CORE.
Fig.7
Con la modalità di calibratura automatica la termocamera si calibra da sé, in
base al software. Il detector (microbolometrico) è chiuso con l’otturatore
automaticamente. La calibratura assistita con il bottone “ON/OFF” può
essere fatta in questa modalità dall’utente.
Accendere l'unità e aprire il copriobiettivo.
Tenere premuto il pulsante “MODE” (12) per due secondi per entrare nel
menu.
Utilizzare i pulsanti di navigazione “LEFT” (10) e “RIGHT” (11) per
selezionare Cal. Selezionare modalità A. Premere MODE per confermare.
Al momento della calibratura automatica l'immagine si blocca per 1-2
secondi e si sente il suono dell'otturatore interno.
Nota bene: gli intervalli di tempo per la calibratura dipendono dal calore del
rilevatore. L'unità può richiedere tarature frequenti nella modalità
automatica.
OPERATIVITA’. CALIBRATURA.
10
Aprire il copriobiettivo (1).
Premere brevemente il pulsante "ON/OFF" (9) per accendere l'unità,
tenere premuto il pulsante “MODE” (12) per due secondi per entrare nel
menu.
Utilizzare i pulsanti di navigazione “LEFT” (10) e “RIGHT” (11) per
selezionare Cal. Selezionare modalità M. Premere “MODE” per
confermare. Per uscire dal menu tenere premuto il pulsante “MODE” per 2
secondi, o aspettare 10 secondi per l'uscita automatica.
Chiudere il copriobiettivo. Premere il pulsante “ON/OFF” per calibrare.
L'immagine si bloccherà per 1-2 secondi; quindi aprire il copriobiettivo. La
calibratura è completata.
Nel caso in cui si vedano difetti di immagine (come immagine congelata,
strisce verticali, ecc) ricalibrare l'unità.
Accendere l'unità e aprire il copriobiettivo (1).
Tenere premuto il pulsante “MODE” (12) per due secondi per entrare nel
menu.
Utilizzare i pulsanti di navigazione “LEFT” (10) e “RIGHT” (11) per
selezionare Cal. Selezionare modalità H. Premere “MODE” per
confermare.
Premere il pulsante “ON/OFF” (9) per calibrare. L'immagine si blocca per
1-2 secondi e si sente il suono dell'otturatore interno. La calibratura è
completata.
Per mettere in funzione l'apparecchio premere il pulsante “ON/OFF” (9).
In caso di batteria scarica, un'icona lampeggia nella barra di stato e nel
centro del display.
Fare la calibratura dell'immagine. La calibratura permette di equalizzare il
fondo termico ed eliminare i difetti dell'immagine.
Tre possibilità di calibratura: manuale (M), semiautomatica (H) e
automatica (A).
Calibratura semiautomatica
Calibratura manuale (silenzioso)
Calibratura automatica
