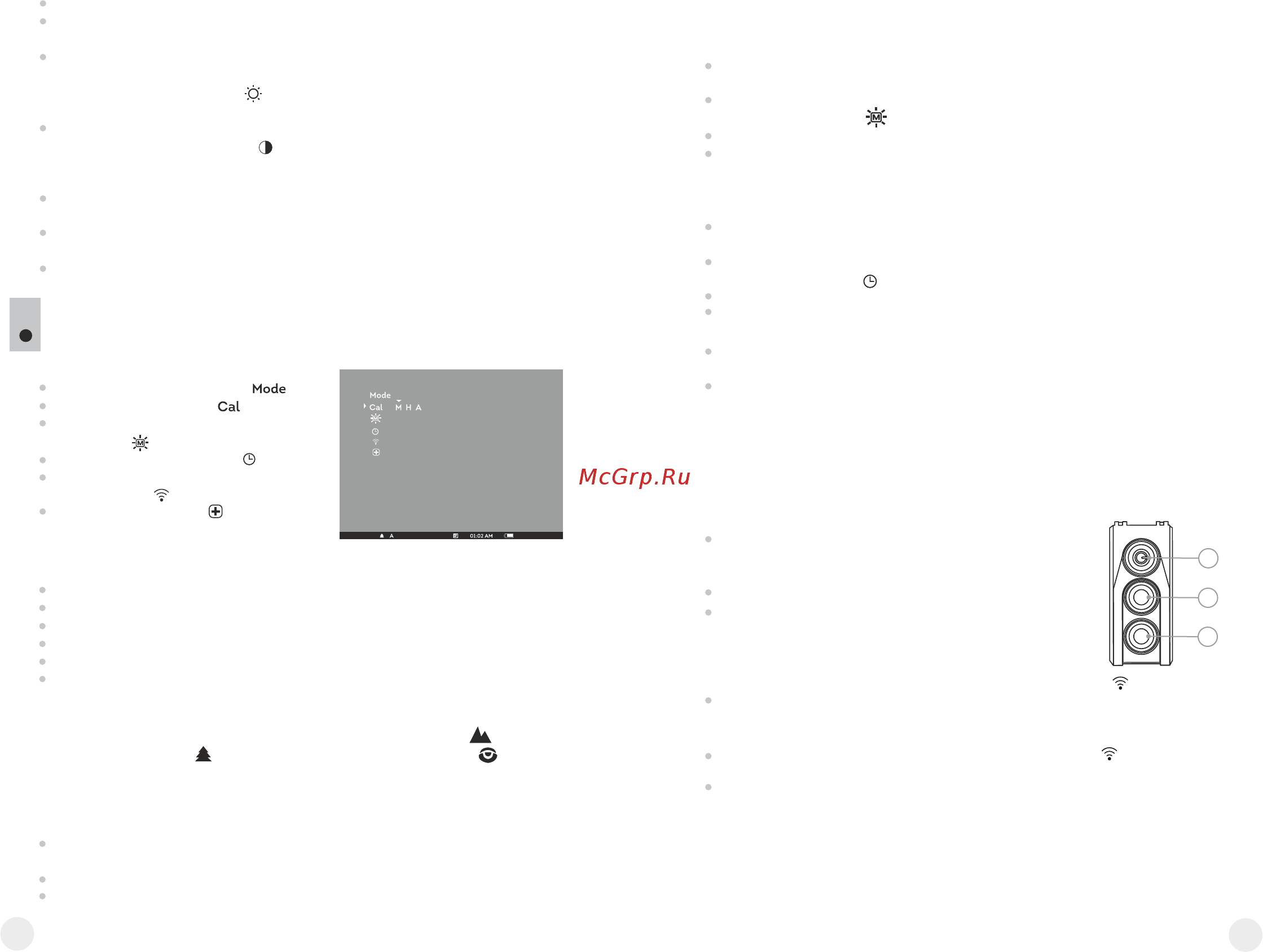

Focalizzazione e regolazione dell'immagine
Accendere l'unità e aprire il copriobiettivo (1).
Girare l'anello di sintonizzazione diottrica dell’oculare (4), quindi regolare
l'incisività.
Per regolare la luminosità del display, premere brevemente il tasto di
navigazione - "LEFT" (10) (diminuzione) e "RIGHT" (11) (aumento).Il livello
adeguato della luminosità (da 0 a 20) verrà indicato vicino all'indicatore
della luminosità nella parte superiore del display.
Per regolare il contrasto del display, premere brevemente il tasto “MODE”
(12) (apparirà il pittogramma ). Il livello adeguato del contrasto (da 0 a 20)
sarà segnato vicino all'indicatore di contrasto nella parte superiore del display.
Scegliere a distanza di circa 100 m l'oggetto caldo fisso per l'osservazione.
Girando la ghiera di focalizzazione interna dell'obiettivo (3), cercate di
ottenere la qualità migliore dell'immagine.
Dopo questa regolazione, indipendentemente dalla distanza ed altre
condizioni, non bisogna girare l'anello di sintonizzazione diottrica. Regolare
l'immagine solo con la ghiera di focalizzazione interna dell'obiettivo.
Modalità di funzionamento
Modalità di calibratura
Regolazione di luminosità delle icone
dei menu
Impostazione dell'orologio
Attivazione del quadro di
telecomando
Riparazione del pixel
MENU
11
Menu include funzioni seguenti:
Barra di stato
Nella barra di stato vengono raffigurate le seguenti informazioni:
Modalità di funzionamento (“Rocce”, “Bosco”, “Identificazione”)
Modalità di calibratura (manuale, semiautomatica, automatica)
Zoom digitale x2 attivato
L'inversione del colore dell’immagine attivata
Orologio
Stato della batteria
Modalità di funzionamento
Ci sono tre modalità di funzionamento automatico: "Rocce" (migliore
contrasto), “Bosco” (basso contrasto) e “Identificazione” (migliore
resa dei dettagli).
Ogni modalità prevede la combinazione ottimale dei parametri (luminosità,
contrasto, guadagno, ecc.) per offrire la migliore immagine possibile, in
condizioni di visualizzazione specifiche.
Tenere premuto il pulsante “MODE” (12) per due secondi per entrare nel
menu.
Confermare la scelta premendo brevemente il pulsante “MODE”.
Il pittogramma della modalità scelta e` indicata nella barra di stato.
77
76
Modalità di calibratura
Si prega di consultare la sezione 8 "Operatività" per i dettagli.
Tenere premuto il pulsante “MODE” (12) per due secondi per entrare nel
menu.
Premere brevemente il tasto di navigazione - “LEFT” (10) e “RIGHT” (11)
e selezionare l’icona .
Selezionare il livello di luminosità (da 1 a 10), con i tasti di navigazione.
Per uscire dal menu tenere premuto il pulsante “MODE” per 2 secondi, o
aspettare 10 secondi per l'uscita automatica.
Tenere premuto il pulsante “MODE” (12) per due secondi per entrare nel
menu.
Premere brevemente il tasto di navigazione - “LEFT” (10) e “RIGHT” (11)
e selezionare l’icona . premere brevemente il tasto “MODE”.
Selezionare il formato dell'ora "24" o "AM / PM" con i tasti di navigazione.
Per passare alla configurazione delle ore premere il pulsante “MODE”.
Configurare con il tasti di navigazione
Per passare alla configurazione dei minuti premere il pulsante “MODE” di
nuovo. Configurare con il tasti di navigazione
Per uscire dal menu tenere premuto il pulsante “MODE” per 2 secondi, o
aspettare 10 secondi per l'uscita automatica.
Attivazione del quadro di telecomando
Il quadro del telecomando duplica le funzioni dell'inserimento dello
strumento, inversione immagine e calibratura. Ci sono tre pulsanti sul
quadro:
Pulsante “ON” (22) – Accensione /Spegnimento
(Accensione – breve pressione /spegnimento –
lunga pressione (2 sec)).
Pulsante (23) - inversione immagine.
Pulsante “CAL” (24) – calibratura.
Prima di cominciare il lavoro con il quadro
di telecomando è necessario attivarlo, per fare questo:
Accendere l'unità e selezionare l'opzione di menu
“Attivazione del quadro di telecomando” (pittogramma ).
Premere “MODE” (12), appare la scritta “Wait” e comincia il conto alla
rovescia, durante il quale bisogna premere tenendo premuto per due
secondi un qualsiasi pulsante del quadro di telecomando.
In caso di avvenuta attivazione accanto al pittogramma appare la scritta
“Complete”. Se appare la scritta Error (Errore) ripetere la procedura.
Se il telecomando non funziona, bisogna cambiare la batteria. Svitare le viti
sulla piastra posteriore del remoto, spostare il coperchio posteriore,
estrarre la batteria vecchia, inserire la batteria nuova CR2032.
Regolazione di luminosità del menu
Impostazione dell'orologio
24
23
22
