Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
©
Psiber
©
ИМАГ, 2015
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber и ИМАГ оставляют за собой
право
без уведомления вносить изменения в описание продуктов.
• Для легкого переключения между режимами тестирования кабелей нажмите кнопку нужного типа
кабелей.
Примечания
Тестер CableMaster предназначен для использования на кабельных системах, не
находящихся под напряжением. Подключение тестера CableMaster к источнику
электропитания переменного тока может привести к его повреждению и представляет
угрозу для пользователя.
Некачественная концевая заделка штекеров RJ потенциально опасна и может привести к
повреждению гнезд тестера CableMaster. Обязательно осматривайте штекеры RJ перед
подключением к основному или удаленному тестеру. Это позволит подключить штекер в
соответствующий разъем (например, подключить штекер кабеля передачи данных в
гнездо передачи данных на тестере).
Контакты кабеля всегда должны быть утоплены в пластмассовый корпус гнезда.
Подключение шестиконтактного штекера в восьмиконтактное гнездо тестера может
привести к повреждению крайних контактов гнезда. Вставляйте кабель в соответствующий
разъем на основном или удаленном устройстве.
Тестирование кабелей передачи голоса
Тестирование кабелей передачи голоса осуществляется с двух концов. Один конец кабеля
подключается к основному тестеру, а другой конец подключается к удаленному тестеру.
Подключите кабель к соответствующим разъемам на основном и удаленном тестерах.
Невыполнение этого требования может привести к повреждению разъемов.
1. Вставьте один конец кабеля в гнездо RJ11 на основном тестере.
2. Вставьте другой конец кабеля в гнездо RJ11 на удаленном тестере.
3. Однократное тестирование: Для запуска однократного теста для шестипроводного кабеля передачи
голоса нажмите кнопку голосового режима (Voice). На жидкокристаллическом дисплее появится
следующий экран (рисунок 4):
• В верхнем левом углу экрана появляется иконка «Voice» (голос).
• Отображается структура разводки кабеля (Pass, X-over или Rev).
• Когда кабель подключается к удаленному тестеру, появляется иконка «ID» с удаленным
идентификатором # 1.
• Поля разводки проводов обновляются, показывая любые повреждения кабеля. Для
идеального и правильно разведенного кабеля передачи голоса будут отображаться все
контакты (1-6) в обоих полях на схеме разводки проводов.

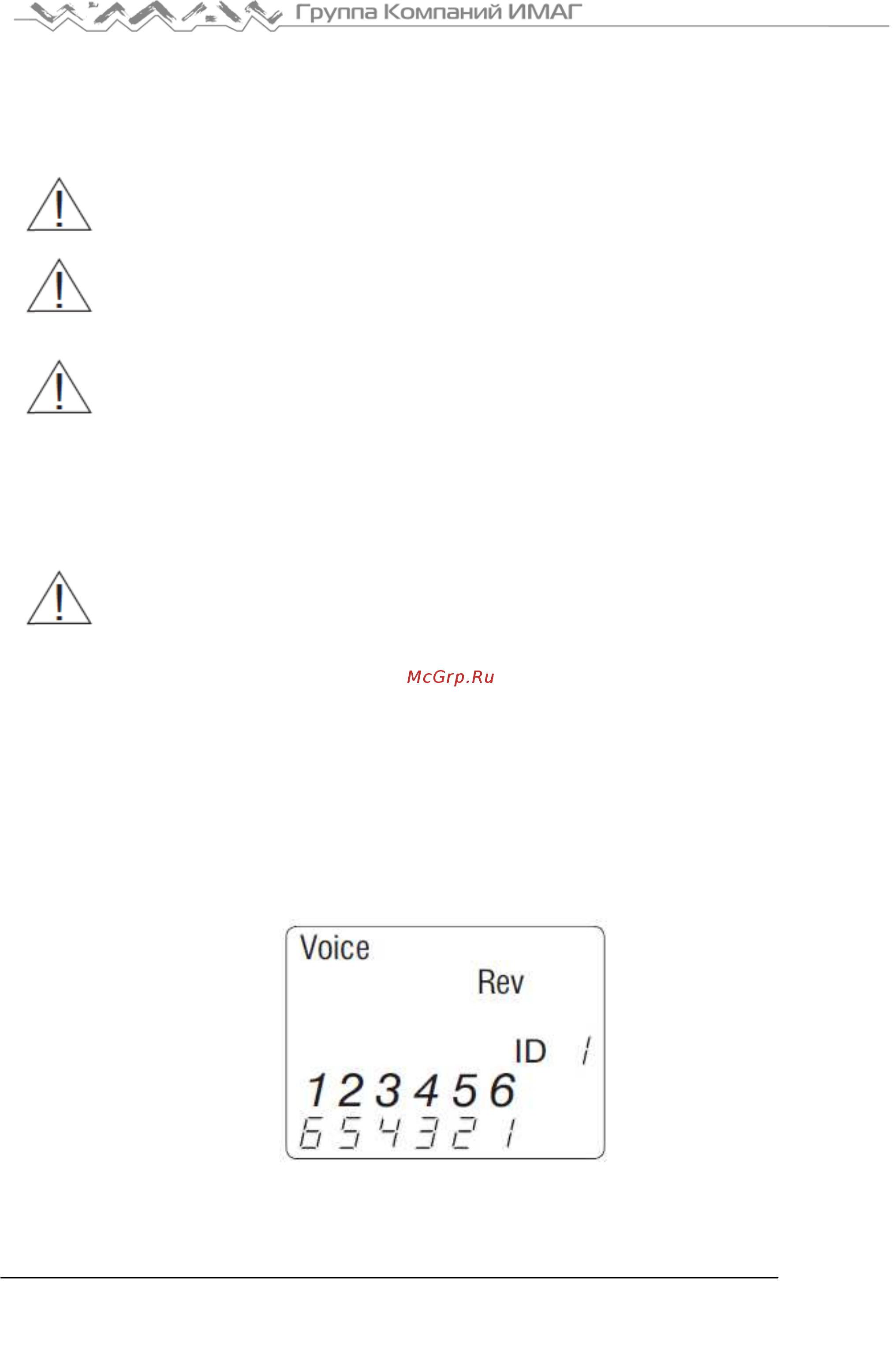

Рисунок 4. Тестирование в голосовом режиме кабеля Rev.
4. Непрерывное тестирование: Чтобы запустить непрерывное тестирование, нажмите и удерживайте
кнопку режима тестирования голосового кабеля до тех пор, пока на дисплее не появится индикация
«LOOP ON» (смотрите рисунок 5 ниже). Когда активирован циклический режим, на правой стороне
