4. Непрерывное тестирование: Чтобы запустить непрерывное тестирование, нажмите и удерживайте

кнопку режима тестирования кабеля передачи данных до тех пор, пока на дисплее не появится

индикация «LOOP ON». Когда активирован циклический режим, на правой стороне экрана

появляются три небольших перемещающихся «полоски». Экран дисплея будет обновляться с теми

же иконками и значениями, что и во время одиночного теста. Чтобы отключить циклическое

тестирование, нажмите и удерживайте кнопку режима тестирования кабеля передачи данных до тех

пор, пока не появится сообщение «LOOP OFF» (смотрите рисунок 9).

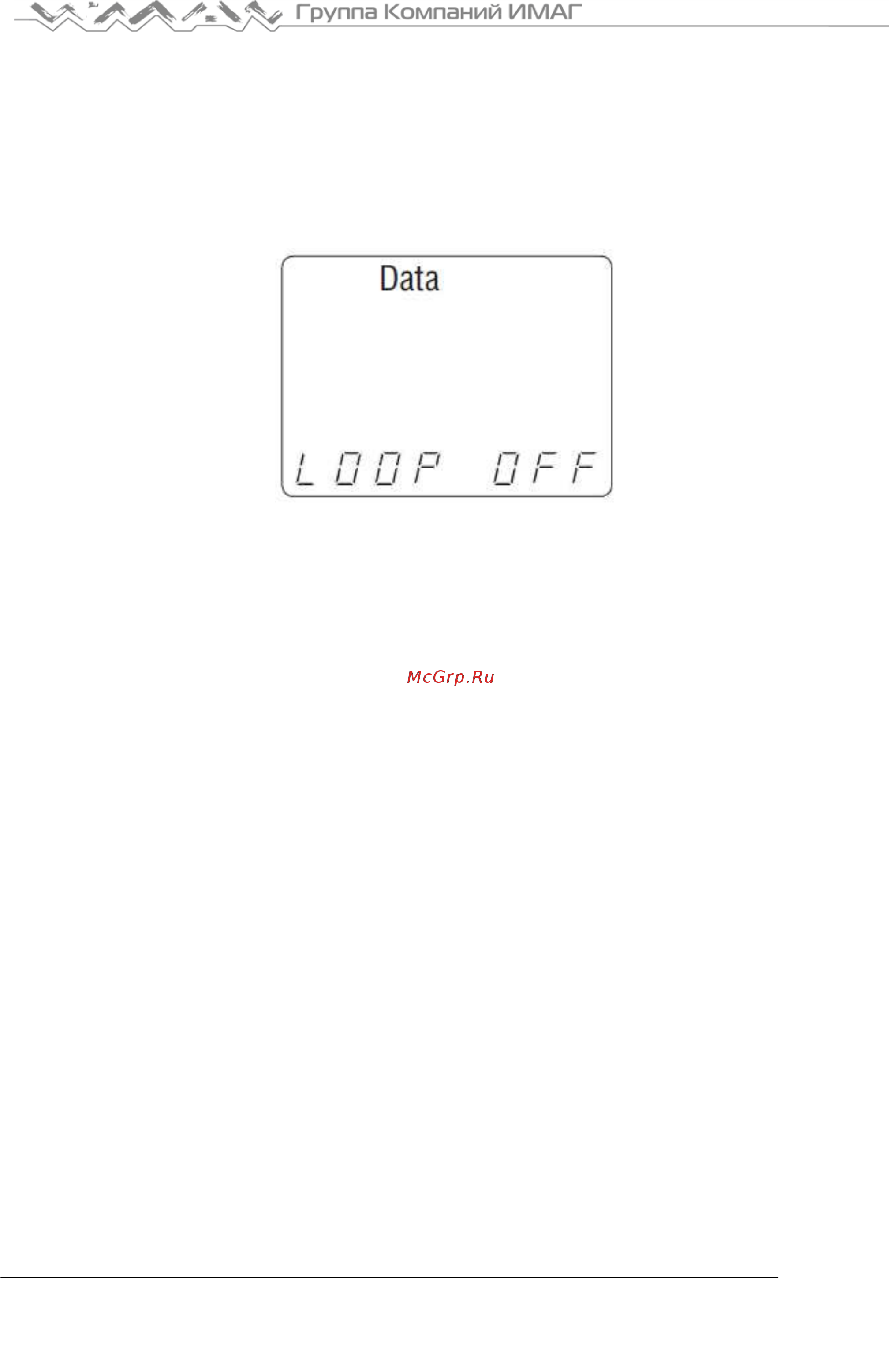

Рисунок 9. Выключения непрерывного тестирования в режиме испытания кабелей передачи данных.

Примечание: Циклы тестирования повторяются, пока не будет нажата кнопка режима тестирования

кабеля передачи данных или кнопка O/ID, или если в течение пяти минут результаты тестирования будут

оставаться без изменения.

5. Оцените показанные на дисплее результаты тестирования и устраните повреждение, если оно

обнаружено на кабеле.

• Все контакты, для которых обнаружены неисправности, отображаются на экране разводки проводов.

• Подробная информация по кабельным повреждениям приводится в разделе «Экран

жидкокристаллического дисплея».

Примечание: Если обнаружен правильно разведенный кабель передачи данных (восходящий поток

данных), на дисплее будет отображаться «X-over». На схеме разводки проводов будет показано

кроссовое подключение к контактам. Подробная информация приводится в разделе «Экран

жидкокристаллического дисплея».

Использование режима идентификации ID

Функция ID тестера CableMaster позволяет идентифицировать кабели с помощью удаленных

идентификаторов. Каждый удаленный идентификатор имеет последовательный номер, который дает

возможность легко идентифицировать кабели.

1. Убедитесь, что тестер CableMaster выключен.

2. Вставьте штекер кабеля в соответствующее гнездо на основном тестере (разъем RJ11 для кабелей

передачи голоса, разъем RJ45 для кабелей передачи данных, разъем типа F для видеокабелей).

3. Для кабелей передачи данных или голоса вставьте идентификатор кабеля передачи данных или

голоса в разъем RJ настенной панели. Для видеокабелей подсоединяйте коаксиальные

идентификаторы к разъему типа F на настенной панели.

4. Чтобы включить тестер и войти в режим идентификации (ID), нажмите кнопку O/ID. На дисплее будут

отображаться следующие результаты разводки проводов.

• В нижней части дисплея появляется последовательность символов «о», указывающая на активный

режим идентификации (ID).
