экрана появляются три небольших перемещающихся «полоски». Экран дисплея будет обновляться с

теми же иконками и значениями, что и во время одиночного теста (смотрите рисунок 4).

Чтобы отключить циклическое тестирование, нажмите и удерживайте кнопку режима тестирования

голосового кабеля до тех пор, пока не появится сообщение «LOOP OFF».

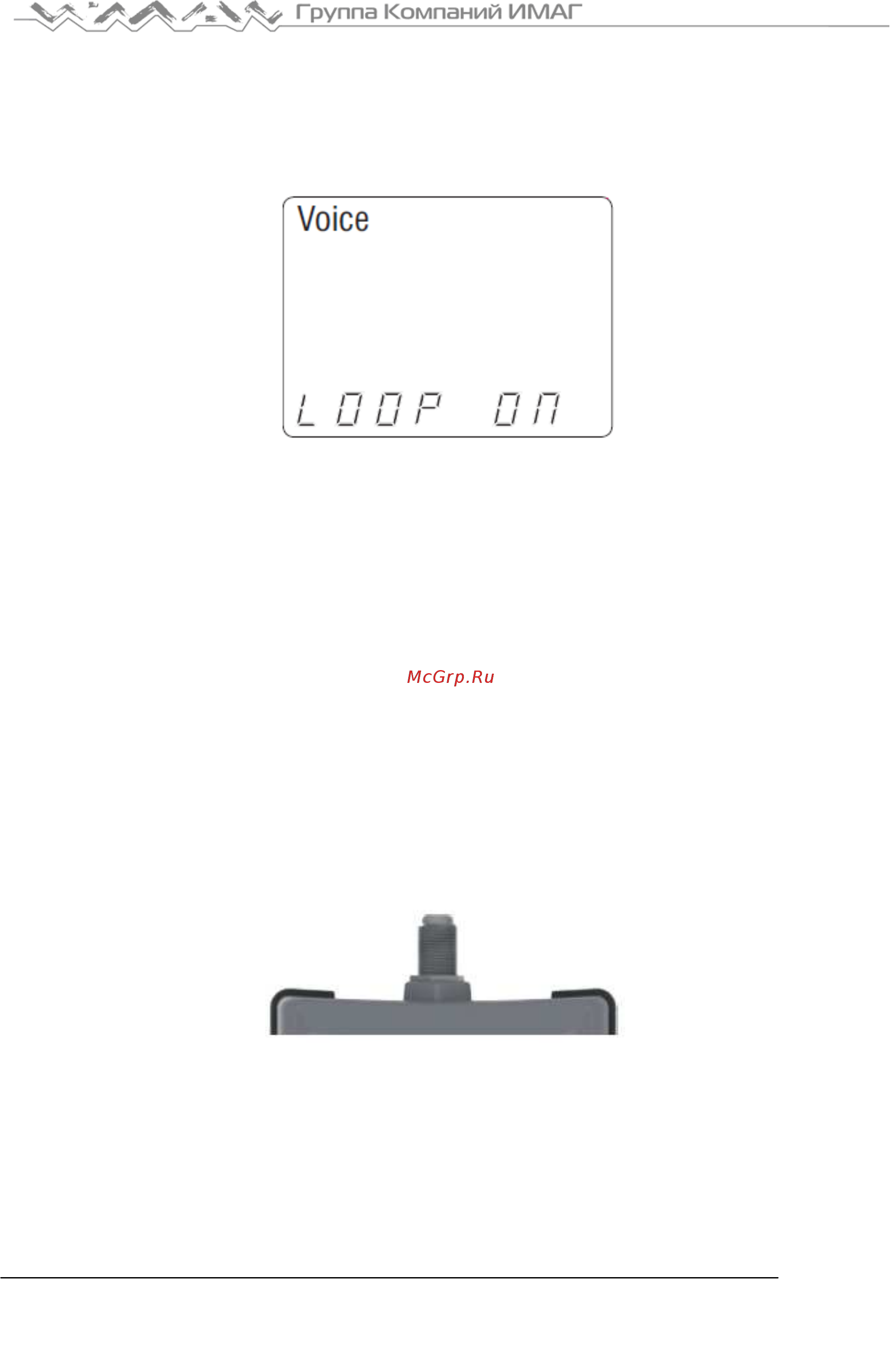

Рисунок 5. Циклическое тестирование в режиме голосового кабеля.

Примечание: Циклы тестирования повторяются, пока не будет нажата кнопка режима тестирования

кабеля передачи голоса или кнопка O/ID, или если в течение пяти минут результаты тестирования будут

оставаться без изменения.

5. Устраните повреждение, если оно обнаружено на кабеле (обрыв, короткое замыкание, ошибка

подключения или разбитые пары).

• Все контакты, для которых обнаружены неисправности, отображаются на экране разводки проводов.

• Подробная информация по кабельным повреждениям приводится в разделе «Экран

жидкокристаллического дисплея».

Примечание: Если тестируется правильно разведенный кабель передачи голоса с обратным

подключением контактов, на жидкокристаллическом экране появляется и мигает символ «Rev». Схема

разводки проводов будет отображать обратное подключение контактов.

Тестирование видеокабелей

1. Подключите входящий в комплект переходник типа F к разъему F на верхней стороне основного

тестера (смотрите рисунок 6 ниже).

Рисунок 6. Соединитель типа F на основном тестере.

2. Вкрутите один конец видеокабеля в переходник соединителя типа F.

3. На противоположном конце кабеля видеосигнала установите удаленное коаксиальное устройство.

4. Нажмите кнопку выбора режима видео, чтобы начать непрерывное тестирование. На экране

жидкокристаллического дисплея появятся следующие обновления (смотрите рисунок 7):

• В правом верхнем углу экрана появится иконка «Video» (видео).

• В нижней части дисплея появляется последовательность символов «о», указывающая на

активное тестирование.

• Отображается структура разводки кабеля (Pass, X-over или Rev).
