Softing CableMaster 400 [7/22] Режим тестирования

Стр.

из

Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru

Psiber

ИМАГ, 2015

Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом

данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber и ИМАГ оставляют за собой

право

без уведомления вносить изменения в описание продуктов.

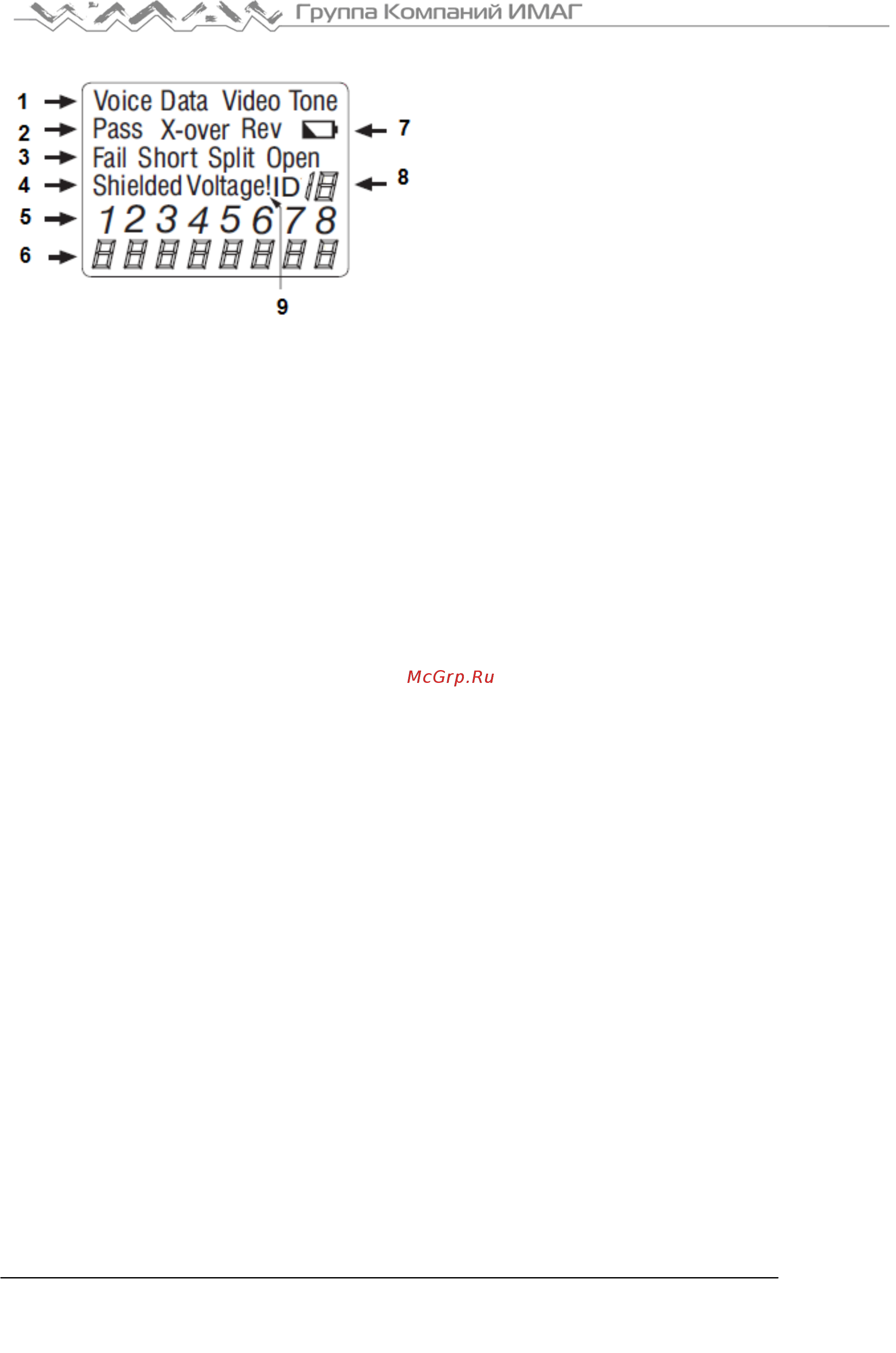

1. Режим

2. Годен/специальные кабели

3. Неисправности кабеля

4. Индикатор экрана

5. Разводка проводов – Номер контакта на тестере

6. Разводка проводов – Номер контакта на

удаленном устройстве

7. Низкий уровень заряда батареи

8. Номер удаленного идентификатора

9. Предупреждение об обнаружении напряжения

Рисунок 2. Экран жидкокристаллического дисплея

Режим тестирования

В верхней строке дисплея показан режим тестирования кабеля определенного типа (голос, данные и

видео).

Режим тонального генератора

Режим тонального генератора следует использовать с тональным пробником. Такой пробник позволяет

отслеживать маршрут прохождения кабеля и определять потенциальные неисправности по звуку. При

использовании тонального генератора на экране дисплея отображаются следующие значки:

• Характер тонального сигнала – Существует четыре варианта характера тонального сигнала: HI, LO,

Hi-Lo1 и Hi-Lo2. Последний выбранный характер тонального сигнала отображается в правом нижнем

углу экрана дисплея.

• Выбор тракта тонального сигнала - При трассировке видеокабелей сигнал с выбранными

характерными особенностями передается по центральному проводнику коаксиального кабеля («P»),

экрану коаксиального кабеля («S») или одновременно по центральному проводнику и экрану кабеля

(«PS»). Иконки, относящиеся к текущему выбранному тракту тонального сигнала, отображаются в

левом нижнем углу экрана жидкокристаллического дисплея.

Примечание: Пробник отслеживания тонального сигнала продается отдельно (обратитесь к разделу

«Дополнительные принадлежности»).

Годен/специальные кабели

Во второй строке экрана отображается структура разводки тестируемого кабеля. Tri Tester™ отображает

следующие три иконки:

• Pass – Иконка «Pass» появляется, если тестируется правильно разведенный четырехпарный кабель

передачи данных T568A/B, трехпарный кабель передачи голоса или видеокабель без каких-либо

неисправностей.

• X-over – Данная иконка отображается, распознается правильно разведенный кроссовый кабель

передачи данных (восходящей линии связи). Кроссовый кабель – это кабель передачи данных, пара

контактов 1-2 на одном конце которого соединена с парой контактов 3-6 на другом конце. Это

позволяет сетевой карте Ethernet без MDIX-совместимости обмениваться данными за счет

проводного соединения передатчика на одном конце кабеля с приемником на противоположном

конце кабеля.

• Rev – Иконка «Rev» отображается, когда тестируется кабель передачи голоса с обратной заделкой

контактов. На одном конце подобного кабеля передачи голоса все провода последовательно

заделаны в контакты разъема, а на другом конце кабеля разъем имеет заделку проводов в обратном

порядке. Контакт 1 соединяется с контактом 6 на противоположном разъеме, контакт 2 соединяется с

контактом 5 и так далее.
