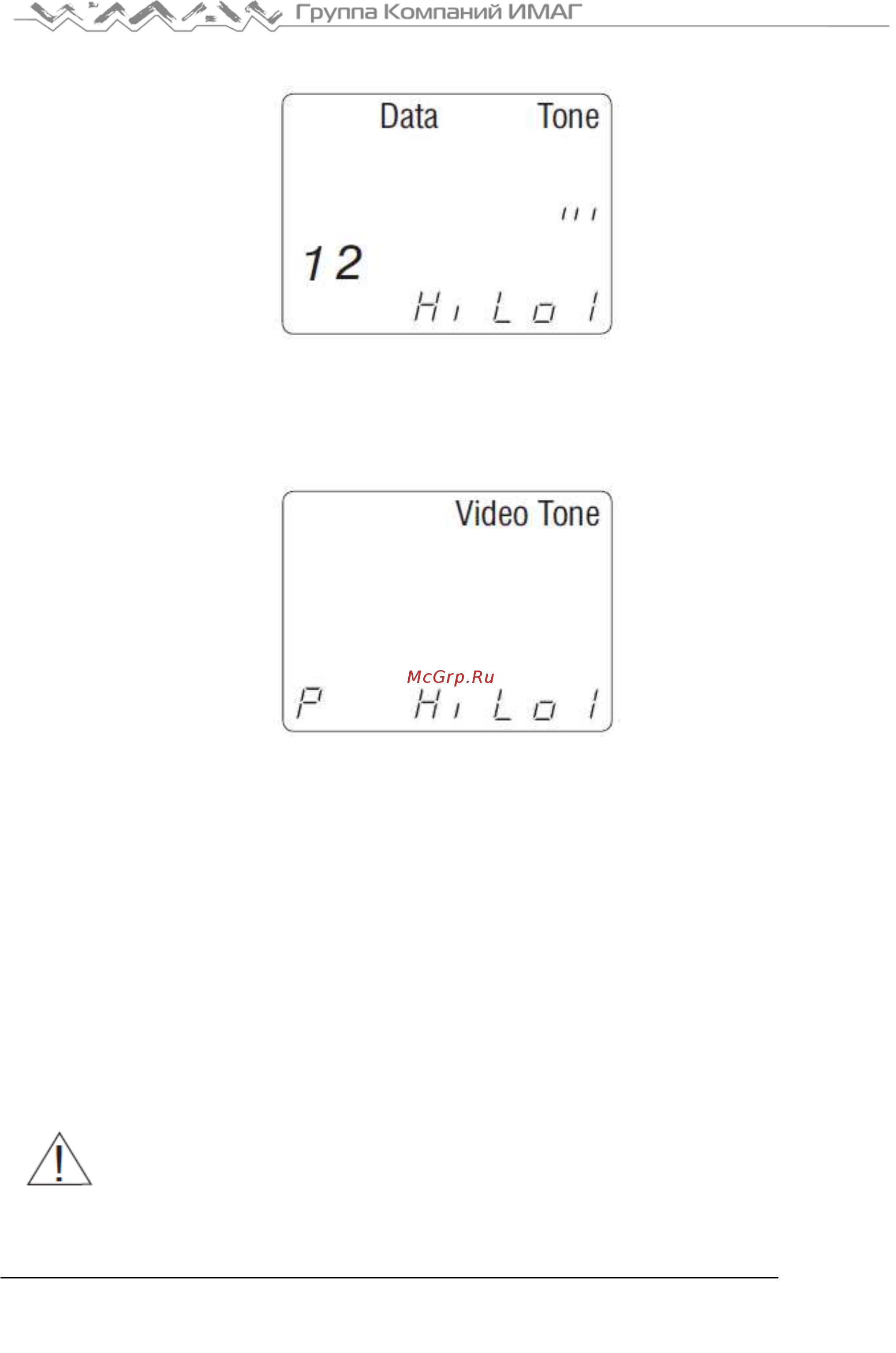

Рисунок 11. Режим тонального генератора для кабеля передачи данных и выбранного сигнала Hi-Lo1.

Примечание: Для отслеживания видеокабелей необходимо выбрать тракт передачи тонального сигнала

(центральный проводник (P), экран (S) или оба (PS)). Для выбора тракта передачи сигнала

последовательно нажимайте кнопки видеорежима. На рисунке 12 ниже показано, в режиме видео

выбран тракт «P».

Рисунок 12. Тестирование видеокабеля с выбранным центральным проводником.

6. Для поиска неисправностей и отслеживания проводов, проложенных в стенах, под полами и над

потолком, используйте пробник тональных сигналов.

Обслуживание

Замена батарейки

1. Выкрутите один винт, который находится в центре задней панели тестера CableMaster, крестовой

отверткой.

2. Выньте старую батарейку и отсоедините ее кабель.

3. Замените старую батарейку новой щелочной батарейкой ANSI 1604A напряжением 9 В (Energizer

522, Duracell MN1604). Подсоедините кабель к новой батарейке и вставьте ее в батарейный отсек на

тестере.

4. Верните крышку батарейного отсека на место и вкрутите винт ее крепления.

Не затягивайте винт крышки батарейного отсека слишком сильно. Это может привести к

повреждению тестера.
