• Появляется иконка «ID» с расположенным справа номером удаленного коаксиального

идентификатора.

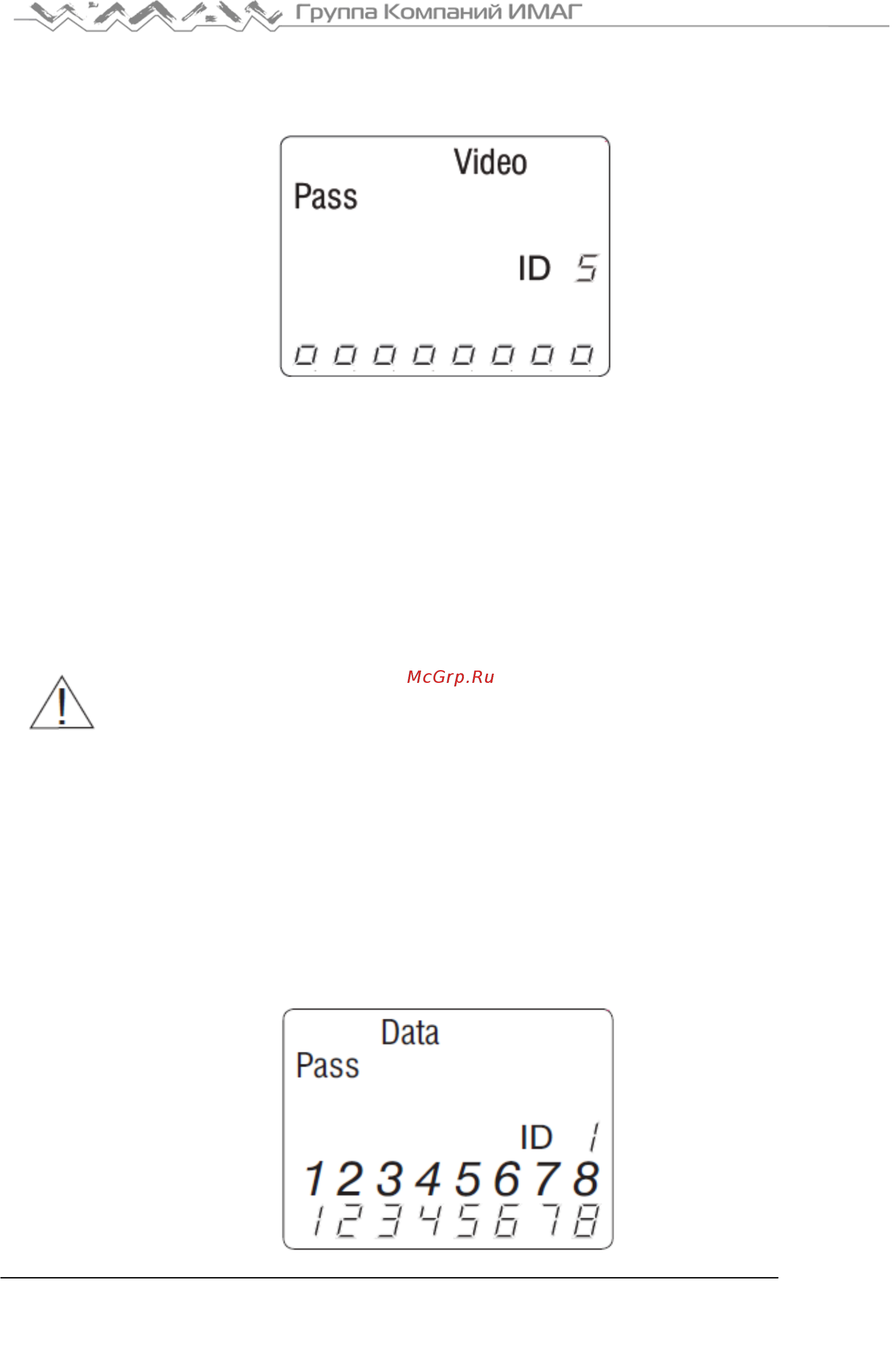

Рисунок 7: Непрерывное тестирование в режиме видеокабеля.

Примечание: Тестирование выполняются до тех пор, пока не будет нажата кнопка O/ID, или если в

течение пяти минут результаты тестирования будут оставаться без изменения.

5. Устраните повреждение, если оно обнаружено на кабеле (обрыв или короткое замыкание).

Тестирование кабелей передачи данных

Тестирование кабелей передачи данных осуществляется с двух концов. Один конец кабеля

подключается к основному тестеру, а другой конец подключается к удаленному тестеру.

1. Подключите один конец кабеля передачи данных к разъему RJ45 на основном тестере.

Смотрите, куда вставляете кабель, чтобы не перепутать разъемы.

2. Вставьте другой конец кабеля в гнездо RJ45 на удаленном тестере.

3. Однократное тестирование: Для запуска однократного теста нажмите кнопку тестирования кабеля

передачи данных (Data). На жидкокристаллическом дисплее появится следующий экран (смотрите

рисунок 8):

• В верхней части экрана появляется иконка «Data» (данные).

• Отображается структура разводки кабеля (Pass, X-over или Rev).

• Когда кабель подключается к удаленному тестеру, появляется иконка «ID» с удаленным

идентификатором # 1.

• Поля разводки проводов обновляются, показывая любые повреждения кабеля. Для

идеального и правильно разведенного кабеля передачи данных будут отображаться все

контакты (1-8) в обоих полях на схеме разводки проводов.

Рисунок 8. Режим тестирование кабеля передачи данных.
