Описание тестера CableMaster

Показанный на рисунке 1 тестер CableMaster

состоит из четырех основных компонентов:

разъемы, жидкокристаллический экран,

клавиатура и удаленный тестер.

1. Гнездо RJ11

2. Разъем типа F

3. Гнездо RJ45

4. Экран жидкокристаллического дисплея

5. Клавиатура

6. Удаленный тестер

7. Гнездо RJ11

8. Гнездо RJ45

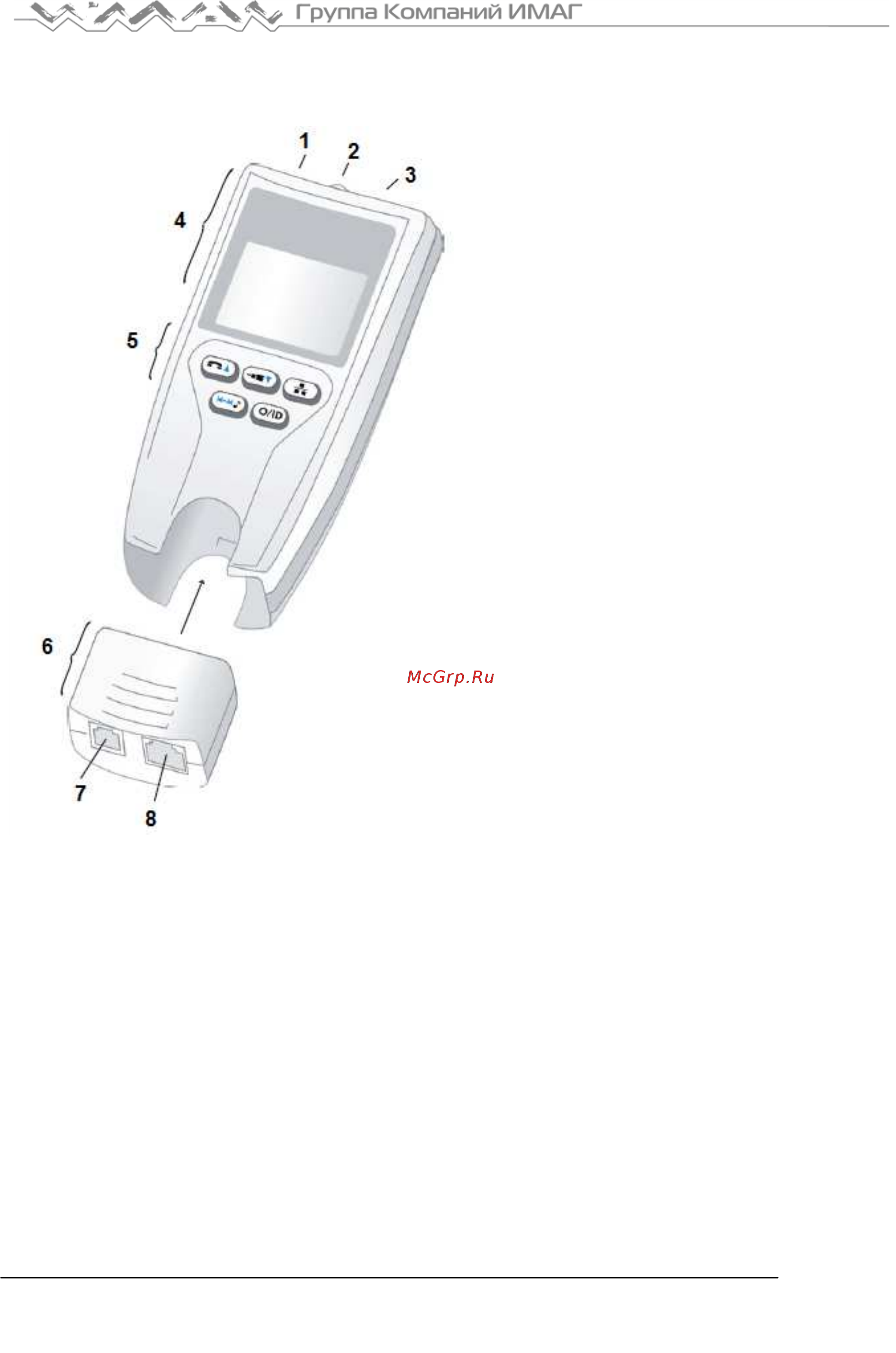

Рисунок 1. Тестер CableMaster

Разъемы и соединители

На верхней стороне основного тестера CableMaster расположены два гнезда RJ для подключения

кабелей передачи данных и голоса, и один соединитель типа F для видеокабеля.

Удаленный тестер

Удаленный тестер можно отсоединять от основного тестера для испытания кабелей на расстоянии.

Удаленный тестер имеет два разъема RJ для подключения передачи кабелей данных и голоса, и

является неотъемлемой частью процесса тестирования. Подробные инструкции по тестированию

кабелей приводятся в разделе «Управление тестером» данного руководства.

Экран

Основной тестер имеет высококонтрастный жидкокристаллический экран, показанный ниже на рисунке 2.

На экране отображается следующая информация: режим тестирования, индикация

годности/специальных кабелей, неисправности кабеля, индикатор экрана, емкость батарейки питания,

номер удаленного идентификатора, обнаруженное напряжение и схема разводки проводов.
