• Если обнаружены удаленные идентификаторы, загорается тип разъема и в поле ID на экране

дисплея появляется цифровое значение (от 1 до 19), показывающее номер удаленного

идентификатора, подключенного к тестируемому кабелю (смотрите рисунок 10).

• Если удаленные идентификаторы не обнаружены, на жидкокристаллическом экране появится

индикация «Open» (обрыв).

• Если обнаружено несколько удаленных идентификаторов, ID или неисправность отображаются

автоматически и последовательно. Если удаленные идентификаторы не обнаружены, на

жидкокристаллическом экране появится сообщение «Open» (обрыв).

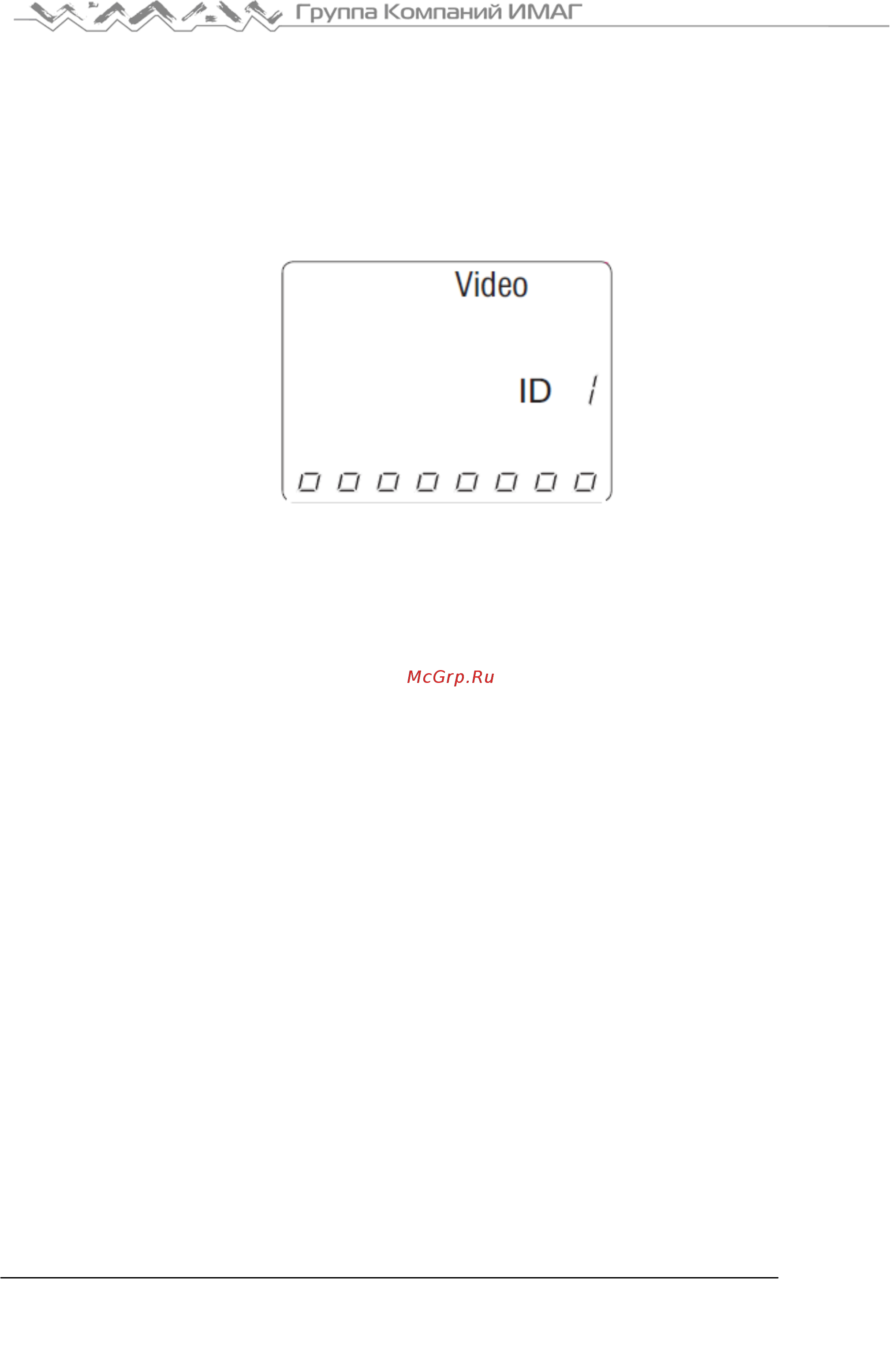

Рисунок 10. Обнаружен удаленный коаксиальный идентификатор.

Использование режима тонального генератора

Режим тонального генератора используется для отслеживания проложенных участков кабелей и поиска

мест неисправностей с помощью сигналов звуковой частоты. При выборе этого режима тестер подает в

кабель звуковой сигнал с определенными характеристиками. Этот сигнал обнаруживается тональным

пробником (приобретается отдельно; обратитесь к разделу «Дополнительные принадлежности»).

Примечание: Есть вероятность, что отличить тональный сигнал в тестируемой паре и звуковой сигнал,

излучаемый соседними парами проводов в кабеле, будет невозможно.

1. Подключите один конец кабеля к основному тестеру. Удаленный тестер не используется.

2. Когда тестер выключен, нажмите и удерживайте в течение двух секунд кнопку включения тонального

генератора. Это позволит войти в режим тонального генератора.

3. Для выбора характера тонального сигнала последовательно нажимайте кнопку включения

тонального генератора. Можно выбрать любой из четырех вариантов тональных сигналов: HI, LO, Hi-

Lo1 и Hi-Lo2. Остановитесь на нужном варианте сигнала. Выбранная опция определяет характер

подаваемого с основного тестера тонального сигнала. Этот сигнал передается по кабелю и

воспринимается тональным пробником.

Примечание: Если не установлен новый характер сигнала, по умолчанию тестер подает последний

выбранный сигнал.

4. Чтобы выбрать кабель для передачи тонального сигнала, нажмите кнопку выбора типа кабеля

(кабели передачи голоса, видео или данных).

5. Снова нажмите кнопку выбора типа кабеля. Это позволит выбирать для передачи тонального

сигнала различные комбинации контактов. Каждое нажатие кнопки выбора типа кабеля позволяет

перейти к следующей паре проводов в кабеле. Выбранная пара контактов появляется на схеме

разводки проводов. На рисунке 11 показано, что для тестирования кабеля передачи данных выбрана

пара контактов 1 и 2.

На экране жидкокристаллического дисплея отображается следующая информация:

• В верхней части экрана отображается иконка типа кабеля.

• В правом верхнем углу экрана отображается иконка «Tone» (тональный генератор).

• Над контактами 7 и 8 появляются полоски, демонстрирующие, что режим тонального генератора

активен.

• Выбранные пары контактов появляются на схеме разводки проводов на дисплее.
