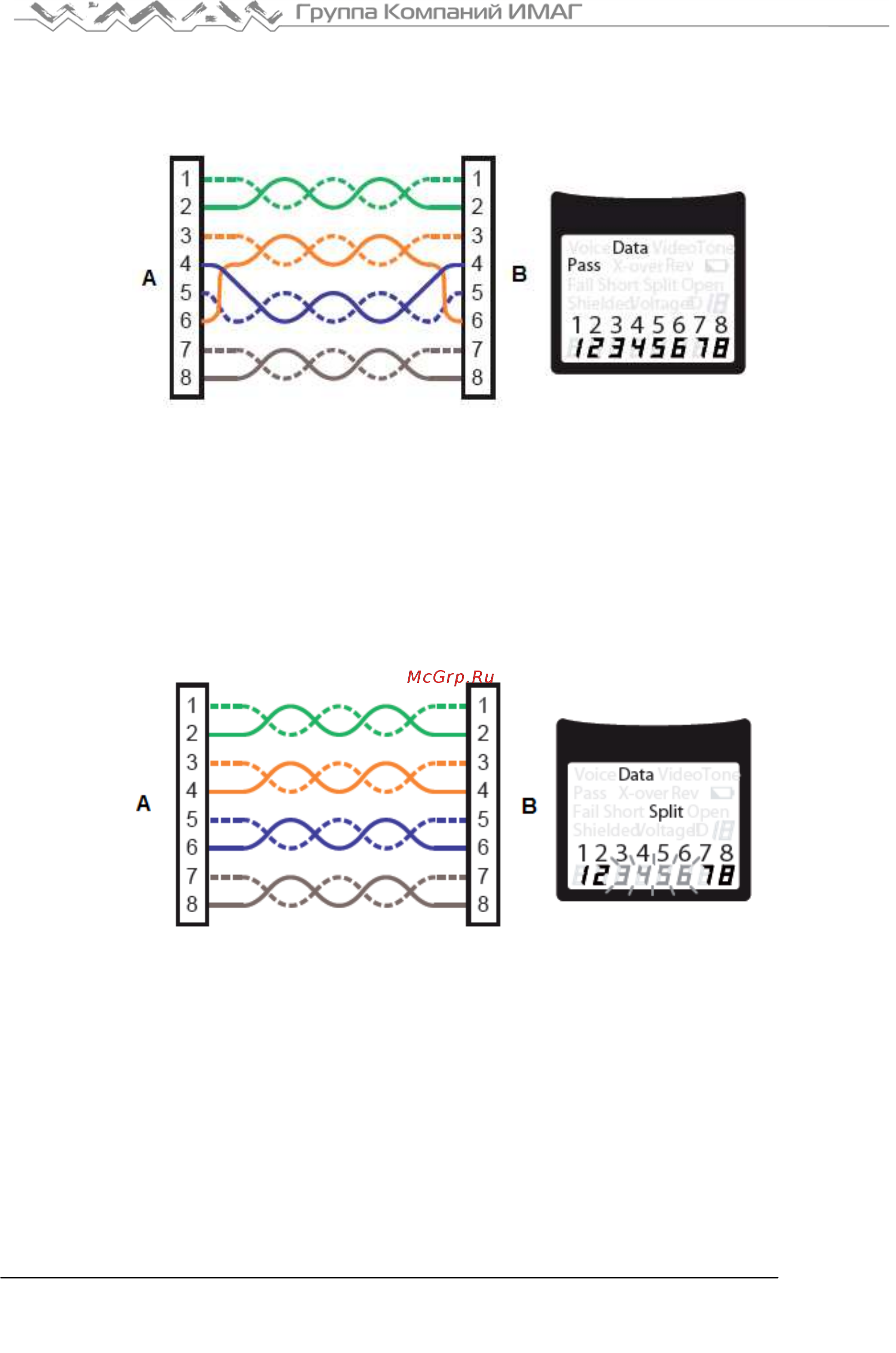

Приложение: Разводка кабеля и экран дисплея

Разводка кабеля

Экран дисплея

А. Контакты на тестере CableMaster

В. Контакты на удаленном тестере

Правильно разведенный кабель передачи данных T568A

Стандарт T568B электрически идентичен стандарту T568A, но в нем меняются местами зеленая и

оранжевая пары. Любой стандарт будет работать, пока используется на обоих концах участка кабеля

или патч-кабеля. Совместное использование стандартов А и В создает кроссовый кабель. В случае

тестирования кроссового кабеля на дисплее появится иконка «X-over» значок дисплей и на схеме

разводки проводов будут мигать несоответствующие контакты.

Разводка кабеля

Экран дисплея

А. Контакты на тестере CableMaster

В. Контакты на удаленном тестере

Кабель передачи данных T568A с разбитыми парами

Распространенной ошибкой при сборке кабеля является расположение всех проводов в

последовательности контактов - 1-2, 3-4, 5-6, 7-8. Это дает необходимую электрическую целостность, но

в целях совместимости в середине разъема должны быть пары, обозначенные как 3-6 и 4-5. Если пары

проводов не соответствуют стандарту разводки, появляется ошибка «Split». Несоответствующие

контакты на схеме разводки проводов на жидкокристаллическом экране будут мигать.
