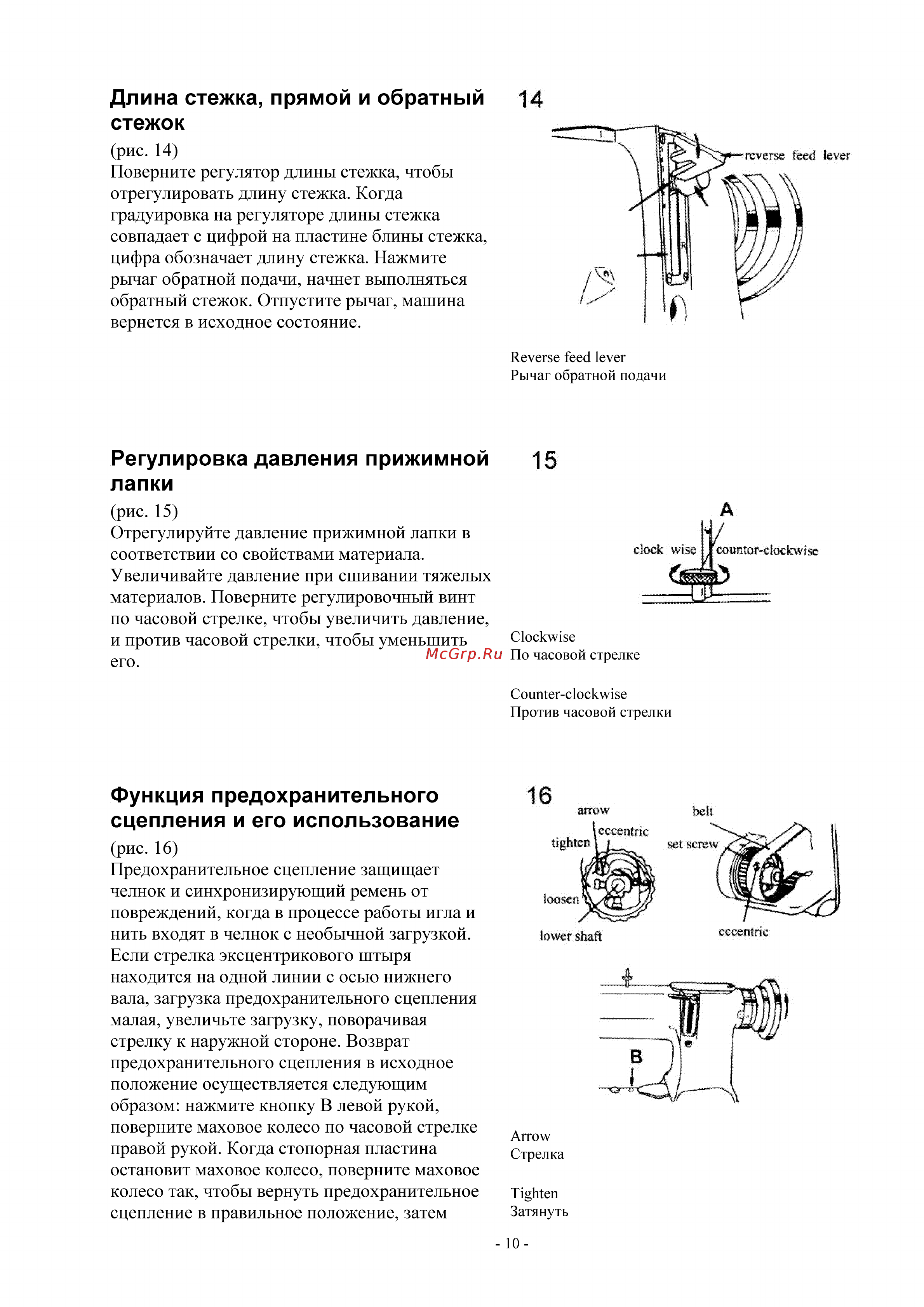

Длина стежка прямой и обратный стежок рис 14 Поверните регулятор длины стежка чтобы отрегулировать длину стежка Когда градуировка на регуляторе длины стежка совпадает с цифрой на пластине блины стежка цифра обозначает длину стежка Нажмите рычаг обратной подачи начнет выполняться обратный стежок Отпустите рычаг машина вернется в исходное состояние Reverse feed lever Рычаг обратной подачи Регулировка давления прижимной лапки 15 рис 15 Отрегулируйте давление прижимной лапки в соответствии со свойствами материала Увеличивайте давление при сшивании тяжелых материалов Поверните регулировочный винт по часовой стрелке чтобы увеличить давление Clockwise и против часовой стрелки чтобы уменьшить По часовой стрелке его Counter clockwise Против часовой стрелки Функция предохранительного сцепления и его использование рис 16 Предохранительное сцепление защищает челнок и синхронизирующий ремень от повреждений когда в процессе работы игла и нить входят в челнок с необычной загрузкой Если стрелка эксцентрикового штыря находится на одной линии с осью нижнего вала загрузка предохранительного сцепления малая увеличьте загрузку поворачивая стрелку к наружной стороне Возврат предохранительного сцепления в исходное положение осуществляется следующим образом нажмите кнопку В левой рукой поверните маховое колесо по часовой стрелке правой рукой Когда стопорная пластина остановит маховое колесо поверните маховое колесо так чтобы вернуть предохранительное сцепление в правильное положение затем Arrow Стрелка Tighten Затянуть 10
