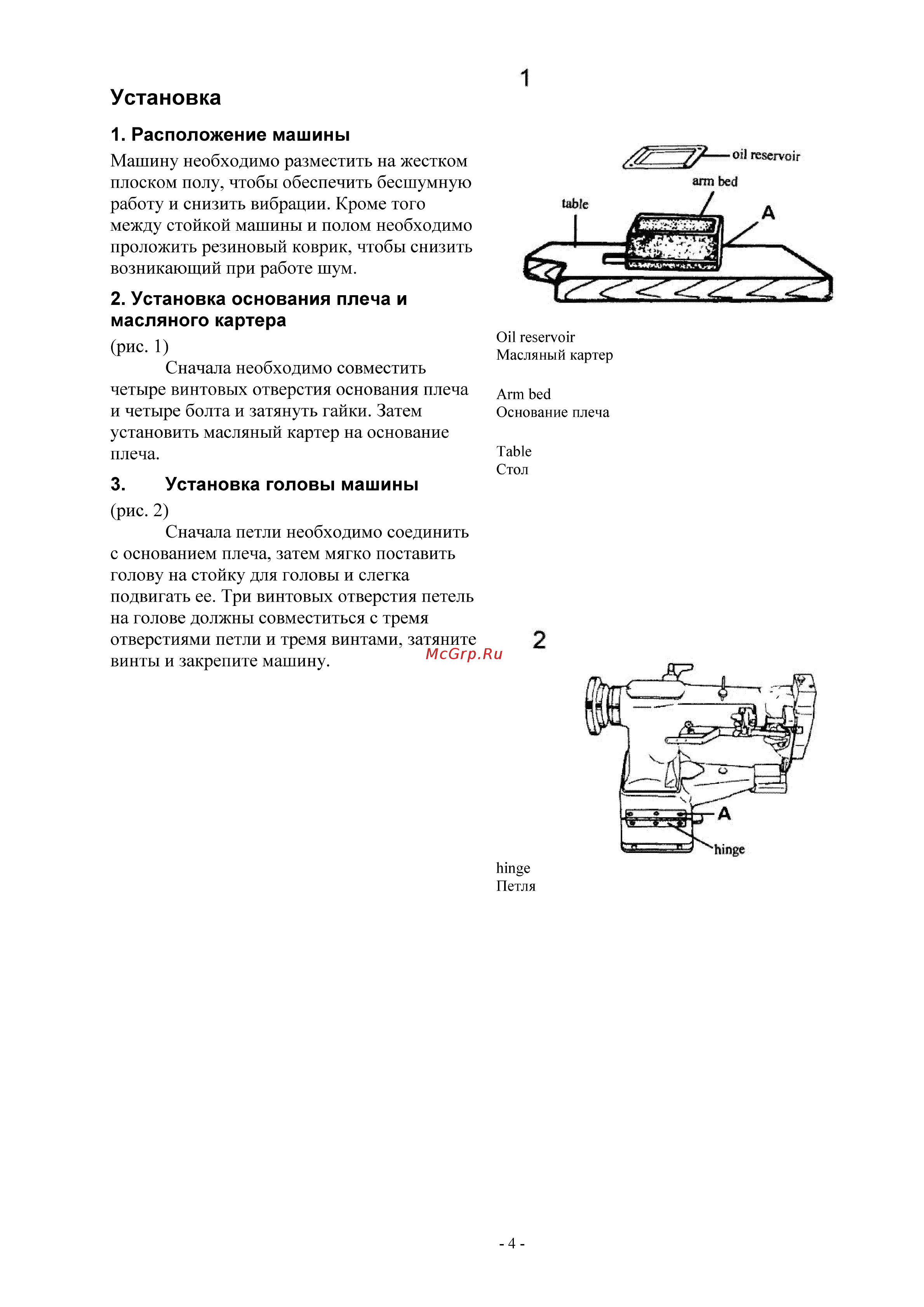

1 Установка 1 Расположение машины Машину необходимо разместить на жестком плоском полу чтобы обеспечить бесшумную работу и снизить вибрации Кроме того между стойкой машины и полом необходимо проложить резиновый коврик чтобы снизить возникающий при работе шум 2 Установка основания плеча и масляного картера рис 1 Сначала необходимо совместить четыре винтовых отверстия основания плеча и четыре болта и затянуть гайки Затем установить масляный картер на основание плеча 3 Установка головы машины рис 2 Сначала петли необходимо соединить с основанием плеча затем мягко поставить голову на стойку для головы и слегка подвигать ее Три винтовых отверстия петель на голове должны совместиться с тремя отверстиями петли и тремя винтами затяните винты и закрепите машину Oil reservoir Масляный картер Arm bed Основание плеча Table Стол hinge Петля 4
