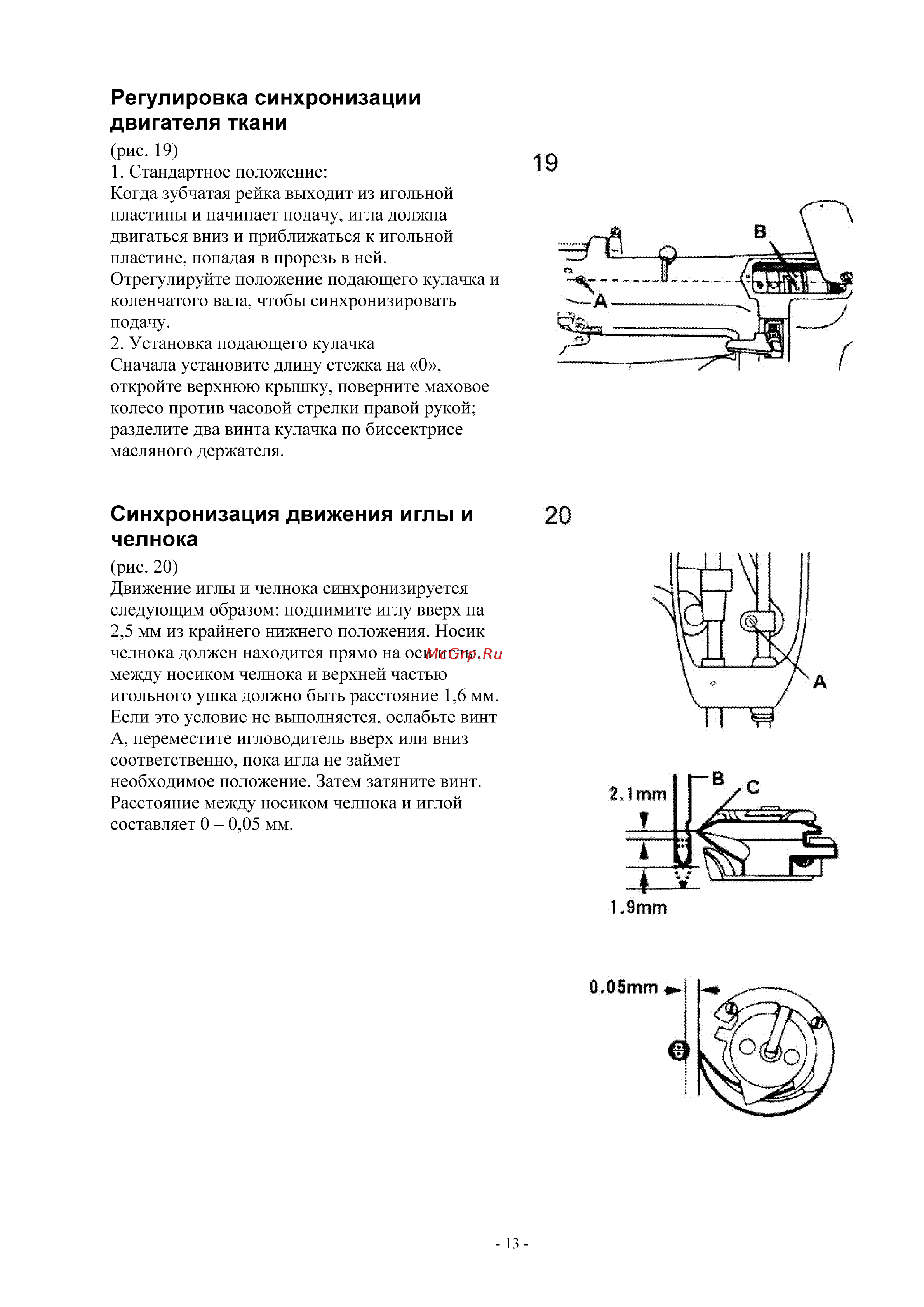

Регулировка синхронизации двигателя ткани рис 19 1 Стандартное положение Когда зубчатая рейка выходит из игольной пластины и начинает подачу игла должна двигаться вниз и приближаться к игольной пластине попадая в прорезь в ней Отрегулируйте положение подающего кулачка и коленчатого вала чтобы синхронизировать подачу 2 Установка подающего кулачка Сначала установите длину стежка на О откройте верхнюю крышку поверните маховое колесо против часовой стрелки правой рукой разделите два винта кулачка по биссектрисе масляного держателя Синхронизация движения иглы и челнока рис 20 Движение иглы и челнока синхронизируется следующим образом поднимите иглу вверх на 2 5 мм из крайнего нижнего положения Носик челнока должен находится прямо на оси иглы между носиком челнока и верхней частью игольного ушка должно быть расстояние 1 6 мм Если это условие не выполняется ослабьте винт А переместите игловодитель вверх или вниз соответственно пока игла не займет необходимое положение Затем затяните винт Расстояние между носиком челнока и иглой составляет 0 0 05 мм 0 05тт в
