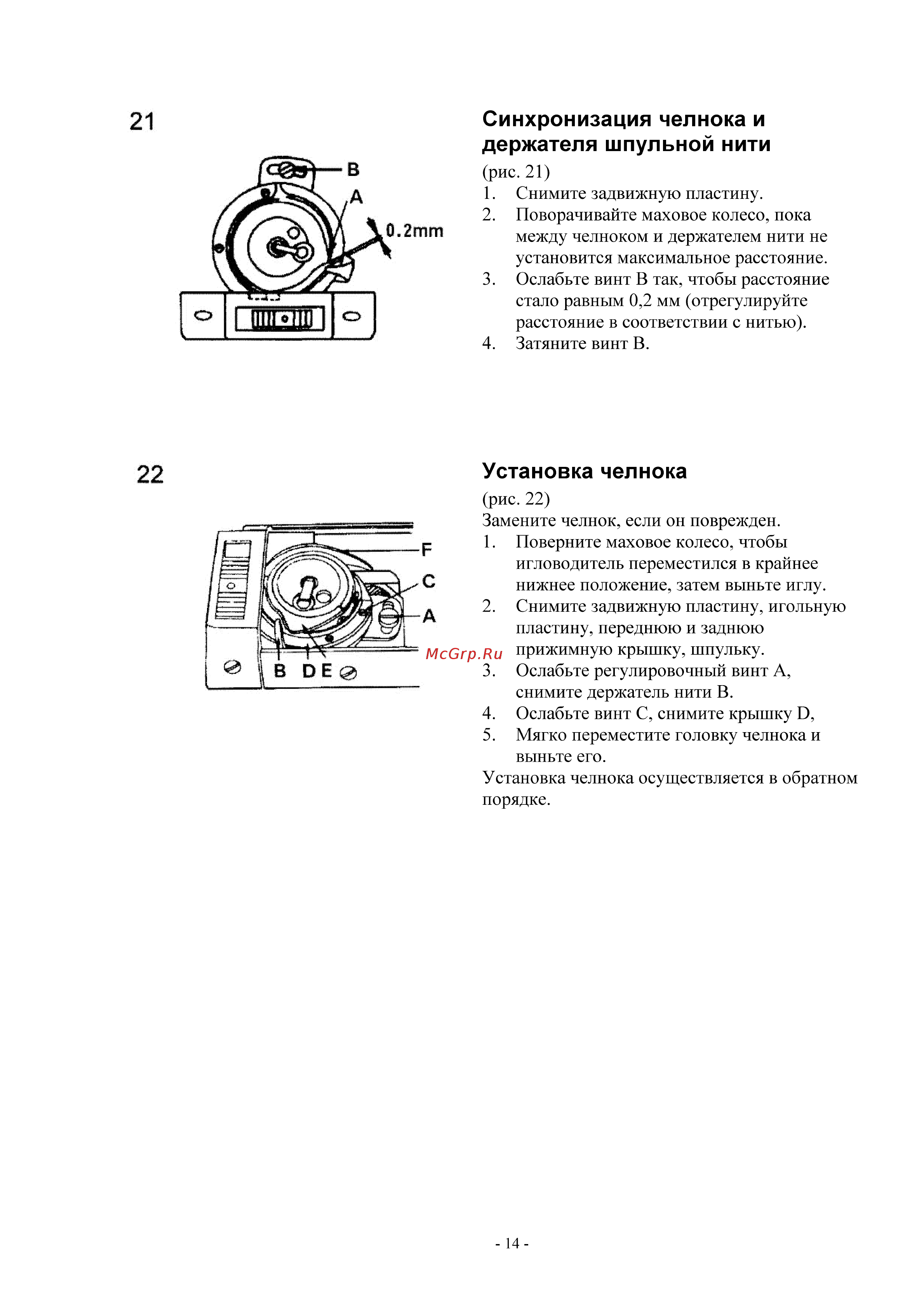

Синхронизация челнока и держателя шпульной нити рис 21 1 Снимите задвижную пластину 2 Поворачивайте маховое колесо пока между челноком и держателем нити н установится максимальное расстояние 3 Ослабьте винт В так чтобы расстояни стало равным 0 2 мм отрегулируйте расстояние в соответствии с нитью 4 Затяните винт В Установка челнока рис 22 Замените челнок если он поврежден 1 Поверните маховое колесо чтобы игловодитель переместился в крайнее нижнее положение затем выньте иглу 2 Снимите задвижную пластину игольн пластину переднюю и заднюю прижимную крышку шпульку 3 Ослабьте регулировочный винт А снимите держатель нити В 4 Ослабьте винт С снимите крышку О 5 Мягко переместите головку челнока и выньте его Установка челнока осуществляется в обра порядке 14
