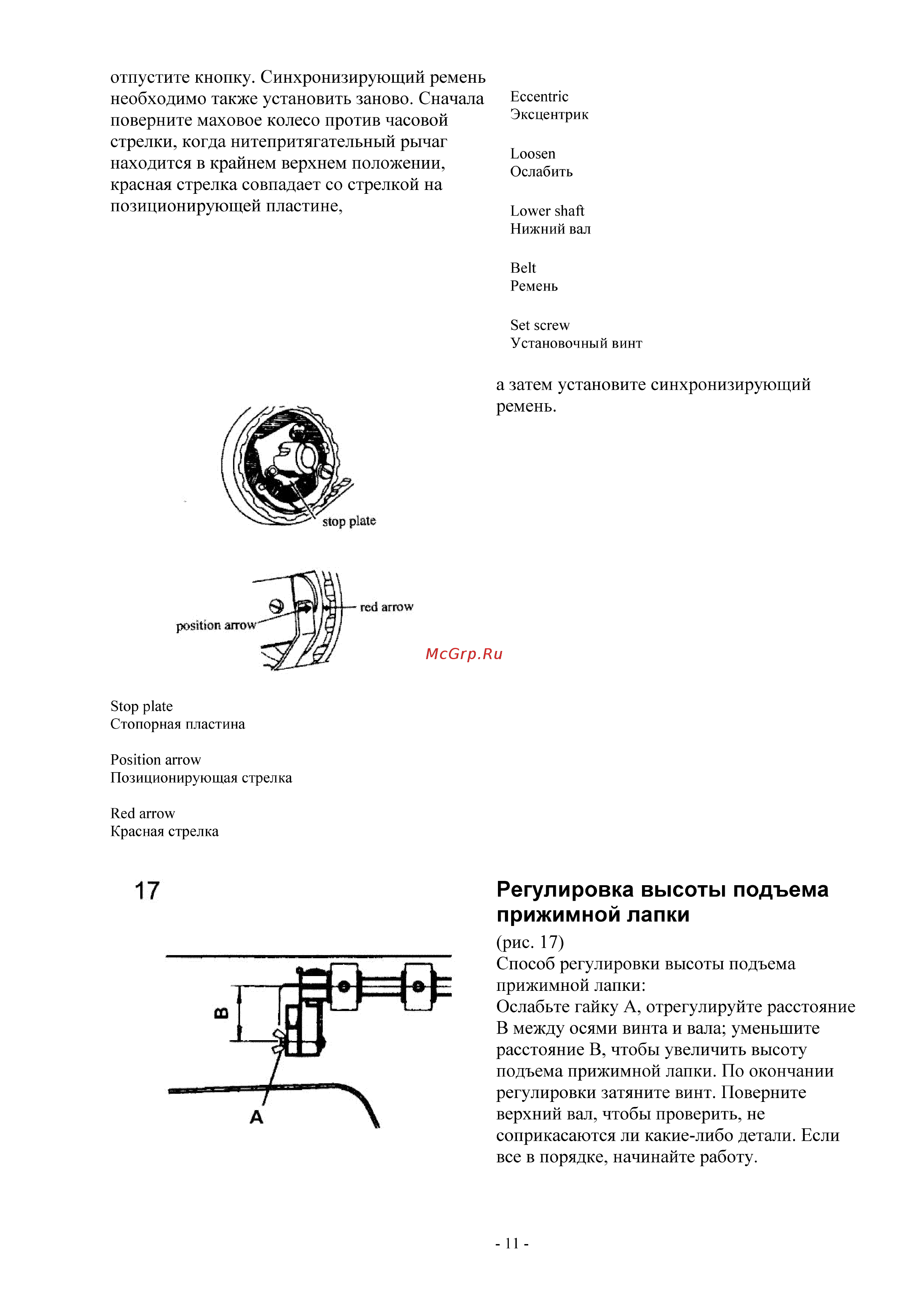

отпустите кнопку Синхронизирующий ремень необходимо также установить заново Сначала поверните маховое колесо против часовой стрелки когда нитепритягательный рычаг находится в крайнем верхнем положении красная стрелка совпадает со стрелкой на позиционирующей пластине Eccentric Эксцентрик Loosen Ослабить Lower shaft Нижний вал Belt Ремень Set screw Установочный винт а затем установите синхронизирующий ремень Stop plate Стопорная пластина Position arrow Позиционирующая стрелка Red arrow Красная стрелка 17 Регулировка высоты подъем прижимной лапки рис 17 Способ регулировки высоты подъема прижимной лапки Ослабьте гайку А отрегулируйте рассто В между осями винта и вала уменьшите расстояние В чтобы увеличить высоту подъема прижимной лапки По окончани регулировки затяните винт Поверните верхний вал чтобы проверить не соприкасаются ли какие либо детали Ес все в порядке начинайте работу 11
