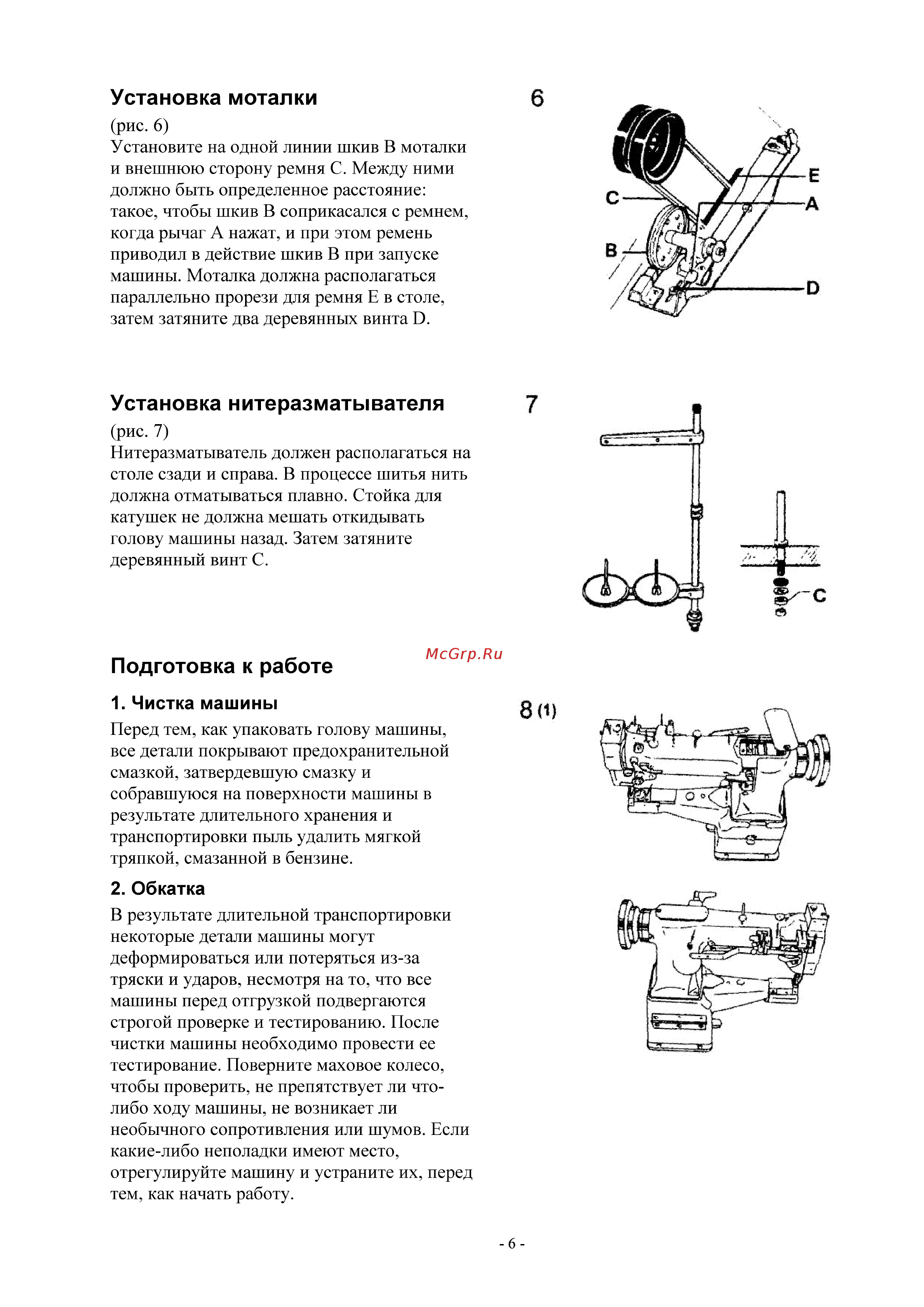

Установка моталки рис 6 Установите на одной линии шкив В моталки и внешнюю сторону ремня С Между ними должно быть определенное расстояние такое чтобы шкив В соприкасался с ремнем когда рычаг А нажат и при этом ремень приводил в действие шкив В при запуске машины Моталка должна располагаться параллельно прорези для ремня Е в столе затем затяните два деревянных винта В Установка нитеразматывателя рис 7 Нитеразматыватель должен располагаться на столе сзади и справа В процессе шитья нить должна отматываться плавно Стойка для катушек не должна мешать откидывать голову машины назад Затем затяните деревянный винт С Подготовка к работе 1 Чистка машины Перед тем как упаковать голову машины все детали покрывают предохранительной смазкой затвердевшую смазку и собравшуюся на поверхности машины в результате длительного хранения и транспортировки пыль удалить мягкой тряпкой смазанной в бензине 2 Обкатка В результате длительной транспортировки некоторые детали машины могут деформироваться или потеряться из за тряски и ударов несмотря на то что все машины перед отгрузкой подвергаются строгой проверке и тестированию После чистки машины необходимо провести ее тестирование Поверните маховое колесо чтобы проверить не препятствует ли чтолибо ходу машины не возникает ли необычного сопротивления или шумов Если какие либо неполадки имеют место отрегулируйте машину и устраните их перед тем как начать работу 6
