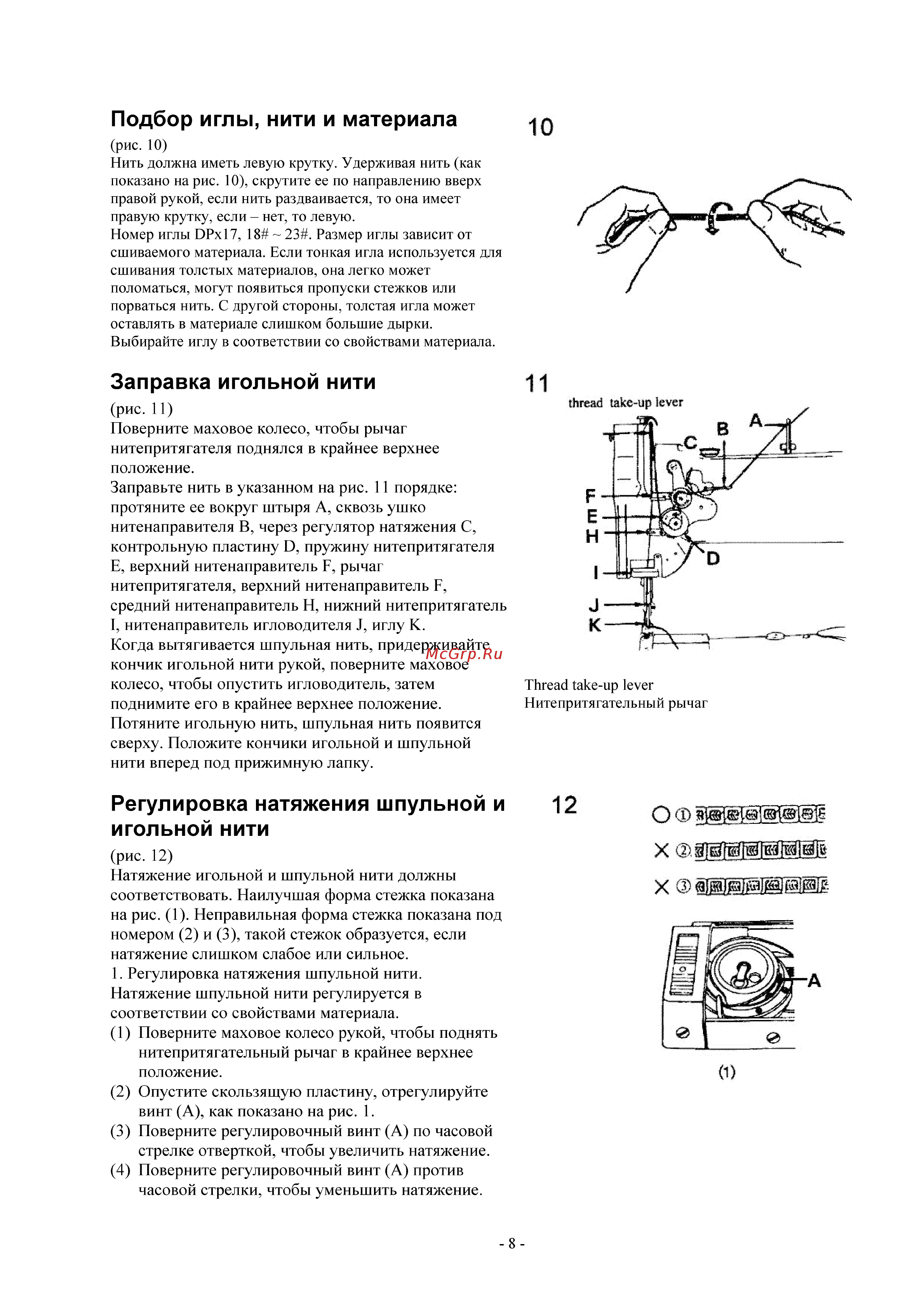

Подбор иглы нити и материала рис 10 Нить должна иметь левую крутку Удерживая нить как показано на рис 10 скрутите ее по направлению вверх правой рукой если нить раздваивается то она имеет правую крутку если нет то левую Номер иглы ПРх17 18 23 Размер иглы зависит от сшиваемого материала Если тонкая игла используется для сшивания толстых материалов она легко может поломаться могут появиться пропуски стежков или порваться нить С другой стороны толстая игла может оставлять в материале слишком большие дырки Выбирайте иглу в соответствии со свойствами материала 10 Заправка игольной нити рис И Поверните маховое колесо чтобы рычаг нитепритягателя поднялся в крайнее верхнее положение Заправьте нить в указанном на рис 11 порядке протяните ее вокруг штыря А сквозь ушко нитенаправителя В через регулятор натяжения С контрольную пластину П пружину нитепритягателя Е верхний нитенаправитель Е рычаг нитепритягателя верхний нитенаправитель Е средний нитенаправитель Н нижний нитепритягатель I нитенаправитель игловодителя 3 иглу К Когда вытягивается шпульная нить придерживайте кончик игольной нити рукой поверните маховое колесо чтобы опустить игловодитель затем Thread take up lever Нитепритягательный рычаг поднимите его в крайнее верхнее положение Потяните игольную нить шпульная нить появится сверху Положите кончики игольной и шпульной нити вперед под прижимную лапку Регулировка натяжения шпульной и игольной нити рис 12 Натяжение игольной и шпульной нити должны соответствовать Наилучшая форма стежка показана на рис 1 Неправильная форма стежка показана под номером 2 и 3 такой стежок образуется если натяжение слишком слабое или сильное 1 Регулировка натяжения шпульной нити Натяжение шпульной нити регулируется в соответствии со свойствами материала 1 Поверните маховое колесо рукой чтобы поднять нитепритягательный рычаг в крайнее верхнее положение 2 Опустите скользящую пластину отрегулируйте винт А как показано на рис 1 3 Поверните регулировочный винт А по часовой стрелке отверткой чтобы увеличить натяжение 4 Поверните регулировочный винт А против часовой стрелки чтобы уменьшить натяжение 8 12
