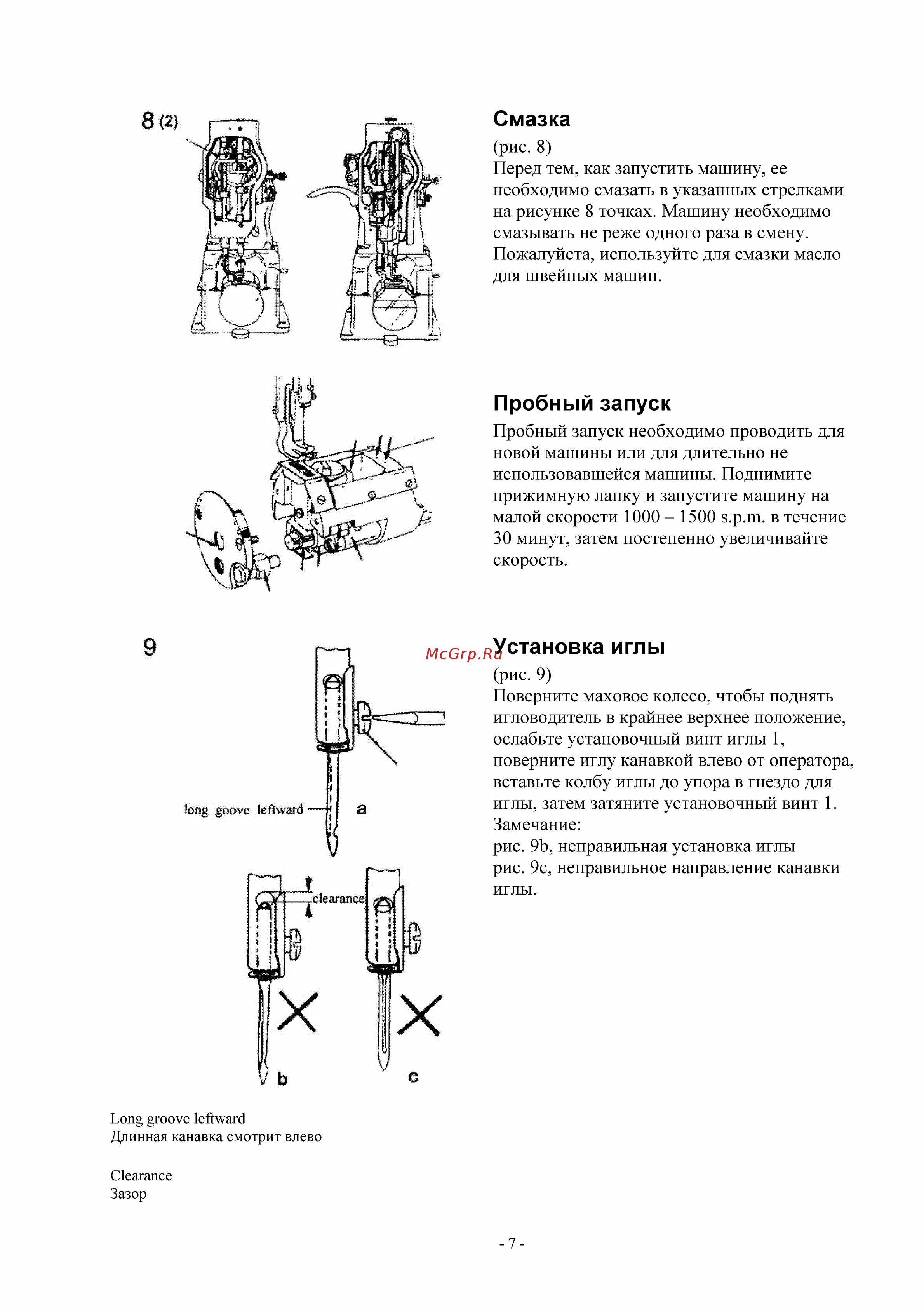

Смазка рис 8 Перед тем как запустить машину ее необходимо смазать в указанных стрелка на рисунке 8 точках Машину необходим смазывать не реже одного раза в смену Пожалуйста используйте для смазки мас для швейных машин Пробный запуск Пробный запуск необходимо проводить д новой машины или для длительно не использовавшейся машины Поднимите прижимную лапку и запустите машину н малой скорости 1000 1500 s p m в течен 30 минут затем постепенно увеличивайт скорость Установка иглы рис 9 Поверните маховое колесо чтобы поднят игловодитель в крайнее верхнее положен ослабьте установочный винт иглы 1 поверните иглу канавкой влево от операт вставьте колбу иглы до упора в гнездо дл иглы затем затяните установочный винт Замечание рис 9Ь неправильная установка иглы рис 9с неправильное направление канав иглы Long groove leftward Длинная канавка смотрит влево Clearance Зазор 7
