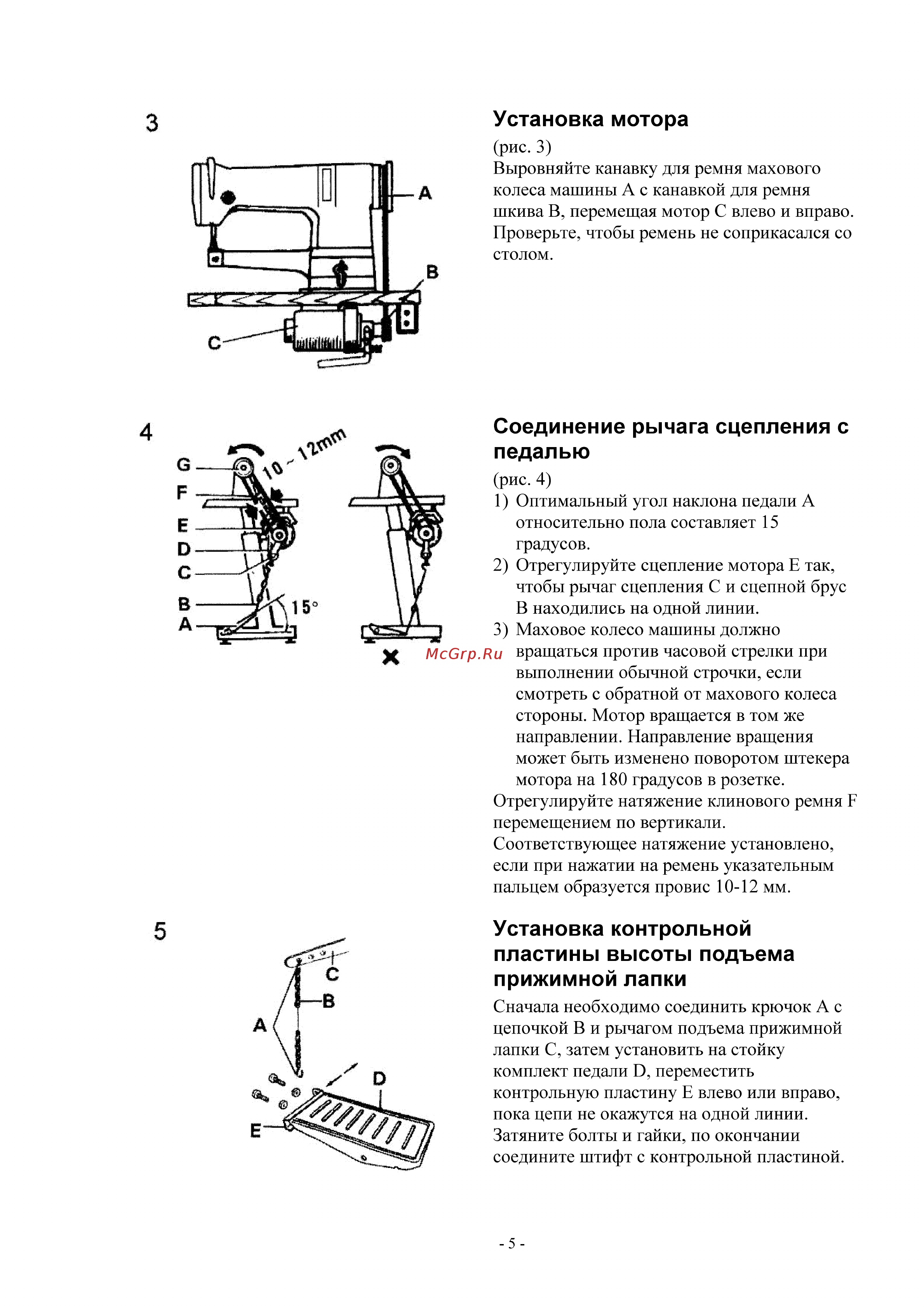

Установка мотора рис 3 Выровняйте канавку для ремня махового колеса машины А с канавкой для ремня шкива В перемещая мотор С влево и впр Проверьте чтобы ремень не соприкасалс столом Соединение рычага сцеплени педалью рис 4 1 Оптимальный угол наклона педали А относительно пола составляет 15 градусов 2 Отрегулируйте сцепление мотора Е та чтобы рычаг сцепления С и сцепной б В находились на одной линии 3 Маховое колесо машины должно вращаться против часовой стрелки при выполнении обычной строчки если смотреть с обратной от махового коле стороны Мотор вращается в том же направлении Направление вращения может быть изменено поворотом штек мотора на 180 градусов в розетке Отрегулируйте натяжение клинового рем перемещением по вертикали Соответствующее натяжение установлен если при нажатии на ремень указательны пальцем образуется провис 10 12 мм 5 Установка контрольной пластины высоты подъема прижимной лапки Сначала необходимо соединить крючок А цепочкой В и рычагом подъема прижимн лапки С затем установить на стойку комплект педали D переместить контрольную пластину Е влево или вправ пока цепи не окажутся на одной линии Затяните болты и гайки по окончании соедините штифт с контрольной пластин 5
